Λεπτομέρειες:
|
| Ονομα μοντέλου: | Υποδοχές Mpo οπτικής ίνας | Πυρήνας ινών: | 8 πυρήνων, 12 πυρήνων ή 24 πυρήνων |
|---|---|---|---|
| Διάμετρος ινών: | 3.0mm | Τύπος σύνδεσης: | MTP,MPO , MTP (Elite),MPO (Elite) |
| Χρώμα σακακιών: | Μπεζ/Aqua/Πράσινο/Κίτρινο κ.λπ | Υλικό Fiber Jacket: | Riser (OFNR), Plenum (OFNP), LSZH |
| Μήκος ινών: | 1m ή ως αίτημά σας | Τύπος ινών: | Single Mode (ΟΜ3, OM4, OM5 είναι προαιρετικά) |
| Μήκος κύματος: | 850nm/1310nm/1550nm | Εφαρμογή: | Οπτικοί ενισχυτές, laser ινών |

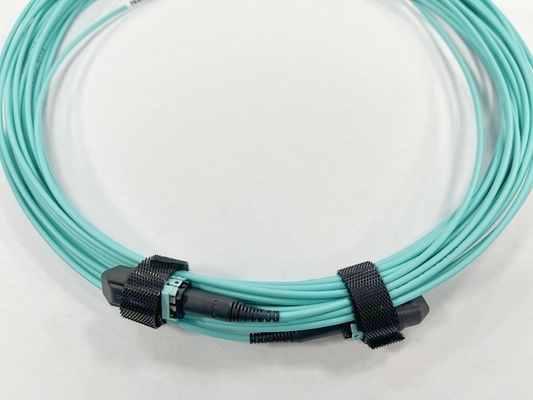

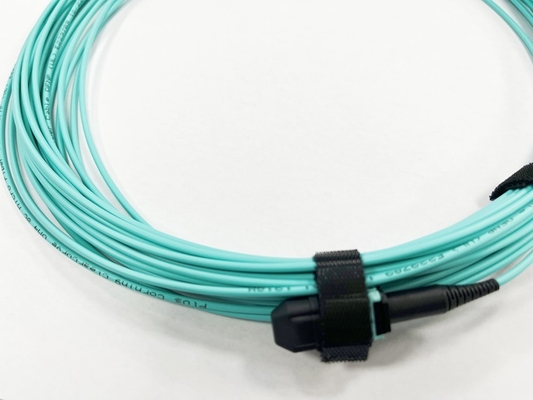

8F OM4 2mm OD MPO(F)-MPO(F) type B OFNP χαμηλή απώλεια 13m
Σύντομη περιγραφή:
* Τύπος απώλειας εισαγωγής διαθέσιμος σε Standard, Elite / Low Loss
* Ο αριθμός ινών διατίθεται σε 8, 12, 24, 48 πυρήνες
* Τύπος σύνδεσης MTP/MPO διαθέσιμος σε: Αρσενικό, Θηλυκό, Αρσενικό σε Γυναίκα
* Τύπος ίνας διαθέσιμος σε SM (G652D, G657A1, G657A2), MM (OM3, OM4)
* Τύπος μπουφάν καλωδίου διαθέσιμος σε OFNR, LSZH, OFNP
* Οι τύποι συνδετήρων πολλαπλών ινών διατίθενται σε MTP, MPO με τύπο γυαλίσματος APC ή PC
* Μήκος καλωδίου διαθέσιμο σε 1 έως 999 μέτρα, προσαρμογή
* Τύπος καλωδίου διαθέσιμο σε στρογγυλό, κορδέλα
* Βελτιώστε και απλοποιήστε τη δρομολόγηση ινών, μειώστε τον χώρο διαχείρισης ινών
* Συμμορφώνεται με το IEC-61754-7.Πρότυπα EIA/TIA-604-5 (FOCIS 5).
Κύρια χαρακτηριστικά και πλεονεκτήματα:
* Υποδοχή MPO με γωνιακή μπότα
* Ιδανικό για στρογγυλό, οβάλ και γυμνό συγκρότημα καλωδίων από ίνες κορδέλας
* IL & RL υψηλής απόδοσης
* Το περίβλημα μπορεί να αφαιρεθεί για εκ νέου γυάλισμα
* Μπορεί να αποσυνδεθεί από τον προσαρμογέα με τη γλωττίδα push-pull
* Διατίθεται για 45 μοιρών, 90 μοιρών και εύκαμπτη μπότα
* Υψηλή μηχανική και θερμική αντοχή
Προδιαγραφές και παράμετρος:
Απόδοση οπτικών ινών:
| Υποδοχή MPO | Standard Sm | Χαμηλή Απώλεια Sm | Τυπικό Μμ | Χαμηλή Απώλεια Μμ | |
| Απώλεια εισαγωγής | Τυπικό(dB) | 0,35 | 0.2 | 0,35 | 0.2 |
| Μέγιστο(dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Απώλεια επιστροφής (dB) | ≥60 για APC (8 γωνίες γυαλίσματος) | ≥20 για υπολογιστή | |||
| ≥50 για υπολογιστή | — | ||||
| Άνδρας/Γυναίκα(dB) | Αρσενικό: με καρφίτσες, Θηλυκό: χωρίς καρφίτσες | ||||
| Αντοχή σε εφελκυσμό (dB) | ≤0,3 (μέγ. 66Ν) | ||||
| Δόνηση (dB) | ≤0,3 (10-55Hz) | ||||
| Θερμικός κύκλος (dB) | ≤0,3 (-40~75℃, 21 κύκλοι) | ||||
Γεωμετρική παράμετρος τελικής όψης:
| Είδος | Spec | ||||
| SM | ΜΜ | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Ύψος ινών (nm) | 1000-3500 | ||||
| Μέγιστη.διαφ.Ύψος όλα (nm) | ΜΕΓΙΣΤΟ: 500 | ||||
| Μέγιστη.διαφ.Προσαρμογή ύψους (nm) | ΜΕΓΙΣΤΟ: 300 | ||||
| Γωνία άξονα Χ (°) | -0,2 ~ 0,2 | ||||
| Γωνία άξονα Υ (°) | Η/Υ: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 | -0,2 ~ 0,2 | |||
| Core Dip | N/A | -100 ~ 200 | |||
Πληροφορίες Παραγγελίας:
| MPO | -ΧΧ | -ΧΧ | -ΧΧ | -Χ | -ΧΧ | -Χ | -ΧΧ |
| A1: G657A1 A2: G657A2 Μ3: ΟΜ3 Μ4: ΟΜ4 Μ5: ΟΜ5 | LZ: LSZH ΝΠ: ΟΦΝΠ NR: OFNR | FF: MPO /MPO (γυναίκα σε γυναίκα) MF: MPO/MPO (αρσενικό σε γυναίκα) MM: MPO/MPO (από άνδρα σε άνδρα) | Λ: Χαμηλή απώλεια Β: Τυπική απώλεια | 12:1×12 πυρήνα 48:4×12 πυρήνα 72:6×12 πυρήνα 96:8×12 πυρήνα | A: TIA568 διαμπερές B: TIA568 Τύπος όπισθεν C: TIA568 cross-type | 5 εκ. έως 50 εκ | |
| Τύπος φύλου | Χρώμα στέγασης | Μετάλλινος κρίκος | Πρότυπο απώλειας συνδέσμου | Πυρήνες ινών | Πόλωση | Μήκος ινών |
Εφαρμογή:
Εφαρμογές & Συναφή Πρότυπα
Συστοιχία καλωδίων κορμού
Συστοιχία ινών και κασέτες από ίνα σε μία ίνα
Πρόσβαση στην άκρη της κάρτας υψηλής πυκνότητας ινών
Συνδέσεις ενδοπλαισίων οπτικής μεταγωγής
Εικόνα MPO:
