Λεπτομέρειες:
|
| Πρότυπο όνομα: | προ-ολοκληρωμένο καλώδιο αλτών 16F MPO | Πυρήνας ινών: | OM4 50/125μm, 8 αφαιρεί τον πυρήνα, πυρήνας 12 ή πυρήνας 24 |
|---|---|---|---|
| Σακάκι OD: | 3.0MM | Τύπος συνδετήρων: | MTP, MPO, MTP (ελίτ), MPO (ελίτ) |
| Χρώμα σακακιών: | Ροδανιλίνης/μπεζ/Aqua/πράσινος/κίτρινος, κόκκινος, κ.λπ. | Υλικό σακακιών ινών: | Μετώπη (OFNR), ολομέλεια (OFNP), LSZH |
| Μήκος ινών: | 1m, 3m, 5m ή ως σας αίτημα | Ελάχιστη ακτίνα κάμψεων: | 7.5mm |
| απόσταση 10G Ethernet: | 400m σε 850nm | απόσταση 40/100G Ethernet: | 150m σε 850nm |
| Επισημαίνω: | καλώδιο ινών 3.6mm MPO,Προ - ολοκληρωμένο καλώδιο ινών MPO,καλώδιο ινών 400G 16F MPO |
||

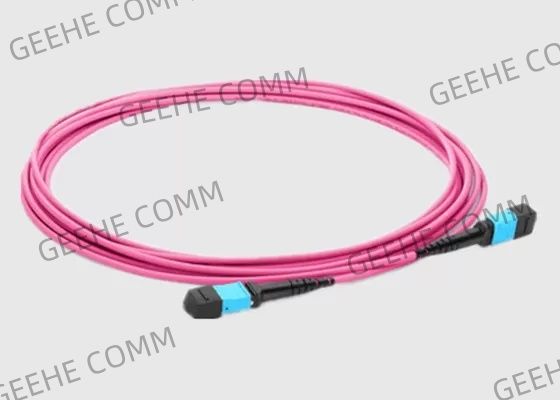

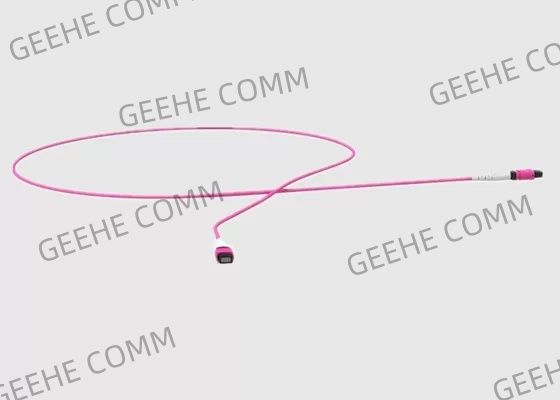

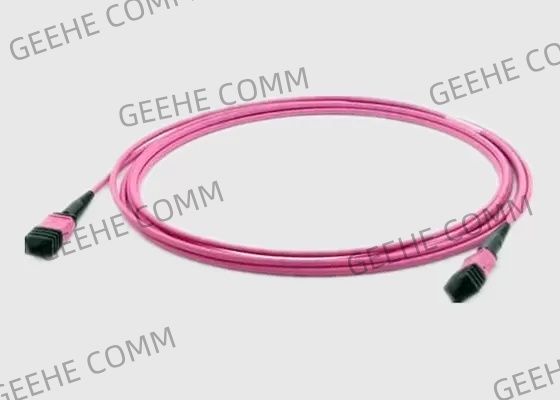

OM3, OM4 3.0mm, 3.6mm στρογγυλό καλώδιο αλτών καλωδίων 400G 16F προ-ολοκληρωμένο MPO
Βασικές πληροφορίες:
Ο άλτης osfp-SR8 ή MPO με το συνδετήρα 16F MPO χρησιμοποιείται για τη σύνδεση μεταξύ της οπτικής ενότητας πομποδεκτών osfp-SR8 400G στο κέντρο δεδομένων.
Μπορεί πλήρως να συναντήσει σκληρό μεγάλο δίκτυο με τη χαμηλή απώλεια εισαγωγής, υψηλή επιστροφής απώλεια με τη χρησιμοποίηση του υψηλής ποιότητας καλωδίου και των τμημάτων MPO.
Με τη υψηλή επίδοση και τη ριζωμένη απλότητα, οι low-loss MPO κορμοί ελαφρύς-LINKSTM μας είναι το ίδρυμα των απλούστερων, γρηγορότερων, και ανώτερων προ-ολοκληρωμένων λύσεων συνδετικότητας ινών που υποστηρίζουν το κέντρο δεδομένων.
Features&Benefits:
Προδιαγραφές και παράμετρος:
απόδοση οπτικών ινών 16F MPO:
| Συνδετήρας MPO | Τυποποιημένο Sm | Χαμηλή απώλεια Sm | Τυποποιημένο χιλ. | Χαμηλή απώλεια χιλ. | |
| Απώλεια εισαγωγής | Χαρακτηριστικός (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Μέγιστος (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Επιστροφής απώλεια (DB) | ≥60 για APC (στιλβωτική ουσία 8 γωνίας) |
≥20 για το PC | |||
| ≥50 για το PC | — | ||||
| Αρσενικό/θηλυκό (DB) | Αρσενικό: με τις καρφίτσες, θηλυκό: χωρίς καρφίτσες | ||||
| Εκτατή δύναμη (DB) | ≤0.3 (ανώτατο 66N) | ||||
| Δόνηση (DB) | ≤0.3 (10-55Hz) | ||||
| Θερμικός κύκλος (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Γεωμετρική παράμετρος του τέλους τουπροσώπου:
| Στοιχείο | Προδιαγραφή | ||||
| SM | ΚΚ | ||||
| RX (χιλ.) | Λ. 2000 | ||||
| RY (χιλ.) | Λ. 5 | ||||
| Ύψος ινών (NM) | 1000-3500 | ||||
| Μέγιστη διαφορά. Ύψος όλα (NM) | MAX: 500 | ||||
| Μέγιστη διαφορά. Ύψος adj (NM) | MAX: 300 | ||||
| Γωνία Χ-άξονα (°) | -0.2 ~ 0,2 | ||||
| Γωνία Υ-άξονα (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Εμβύθιση πυρήνων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | -100 ~ 200 | |||
Διαταγή των πληροφοριών:
| MPO | - ΧΧ | - ΧΧ | - ΧΧ | - Χ | - ΧΧ | - Χ | - ΧΧ |
| Α1: G657A1 A2: G657A2 Μ3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
ΓΦ: MPO το /MPO (θηλυκό στο θηλυκό) MF: MPO/MPO (αρσενικό σε ένα θηλυκό) ΚΚ: MPO/MPO (αρσενικό στο αρσενικό) |
Λ: Χαμηλή απώλεια Β: Τυποποιημένη απώλεια |
12:1×12 πυρήνας 48:4×12 πυρήνας 72:6×12 πυρήνας 96:8×12 πυρήνας |
Α: Μέσω-τύπος TIA568 Β: TIA568 αντίστροφος τύπος Γ: Διαγώνιος-τύπος TIA568 |
5M 50M |
|
| Τύπος γένους | Χρώμα κατοικίας | Ferrule | Πρότυπα απώλειας συνδετήρων | Πυρήνες ινών | Πολικότητα | Μήκος ινών |
προ-ολοκληρωμένη 16F εφαρμογή καλωδίων αλτών:
Συμμόρφωση προτύπων Geehe:
