Λεπτομέρειες:
|
| Πρότυπο όνομα: | 16F MPO στο καλώδιο διανομής 2* 8F | Τρόπος ινών: | OM4 50/125μm |
|---|---|---|---|
| Σακάκι OD: | 3.0mm | Τύπος συνδετήρων: | MTP (ελίτ), MPO (ελίτ) |
| Χρώμα σακακιών: | Ροδανιλίνης/μπεζ/Aqua/πράσινος/κίτρινος, κόκκινος, κ.λπ. | Μήκος κύματος: | 850/1300nm |
| Μήκος ινών: | 1m, 3m, 5m ή cOem | Ελάχιστη ακτίνα κάμψεων: | 7.5mm |
| απόσταση 10G Ethernet: | 400m σε 850nm | απόσταση 40/100G Ethernet: | 150m σε 850nm |
| Επισημαίνω: | Καλώδιο ινών OM4 MPO,Καλώδιο ινών 3.0MM MPO,Καλώδιο mpo 3.0MM 100g |
||

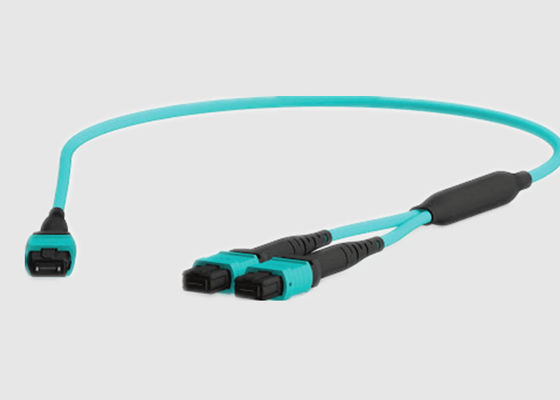

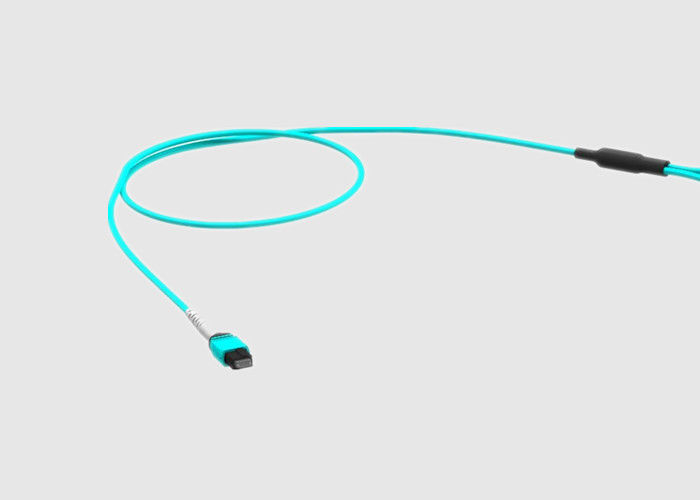

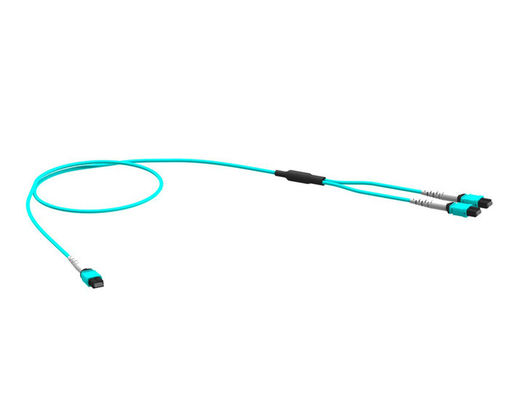

Μεγάλη ταχύτητα που υπολογίζει 100G OM3, ίνα 16F MPO OM4 στο καλώδιο διανομής 2* 8F
Βασικές πληροφορίες:
Το καλώδιο διανομής προδιαγραφών χρησιμοποιείται για τη σύνδεση αλτών μεταξύ του εξοπλισμού κέντρων δεδομένων και του κύριου καλωδίου κορμών. Χρησιμοποιείται συχνά με το καλώδιο κορμών 16F.

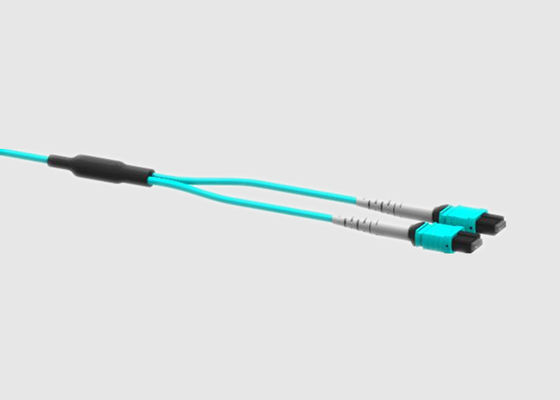

Ο συνδετήρας 16F MPO διακλαδίζεται σε δύο 8 συνδετήρες πυρήνων MPO, ένα τέλος συνδέεται με τον κορμό 16F MPO, και το άλλο τέλος συνδέεται με δύο όργανα της διαβίβασης 40G ή 100G.
Μπορεί πλήρως να συναντήσει σκληρό μεγάλο δίκτυο με τη χαμηλή απώλεια εισαγωγής, υψηλή επιστροφής απώλεια με τη χρησιμοποίηση του υψηλής ποιότητας καλωδίου και των τμημάτων MPO.
Features&Benefits:
Προδιαγραφές και παράμετρος:
απόδοση οπτικών ινών 16F MPO:
| Συνδετήρας MPO | Τυποποιημένο Sm | Χαμηλή απώλεια Sm | Τυποποιημένο χιλ. | Χαμηλή απώλεια χιλ. | |
| Απώλεια εισαγωγής | Χαρακτηριστικός (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Μέγιστος (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Επιστροφής απώλεια (DB) | ≥60 για APC (στιλβωτική ουσία 8 γωνίας) |
≥20 για το PC | |||
| ≥50 για το PC | — | ||||
| Αρσενικό/θηλυκό (DB) | Αρσενικό: με τις καρφίτσες, θηλυκό: χωρίς καρφίτσες | ||||
| Εκτατή δύναμη (DB) | ≤0.3 (ανώτατο 66N) | ||||
| Δόνηση (DB) | ≤0.3 (10-55Hz) | ||||
| Θερμικός κύκλος (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Γεωμετρική παράμετρος του τέλους τουπροσώπου:
| Στοιχείο | Προδιαγραφή | ||||
| SM | ΚΚ | ||||
| RX (χιλ.) | Λ. 2000 | ||||
| RY (χιλ.) | Λ. 5 | ||||
| Ύψος ινών (NM) | 1000-3500 | ||||
| Μέγιστη διαφορά. Ύψος όλα (NM) | MAX: 500 | ||||
| Μέγιστη διαφορά. Ύψος adj (NM) | MAX: 300 | ||||
| Γωνία Χ-άξονα (°) | -0.2 ~ 0,2 | ||||
| Γωνία Υ-άξονα (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Εμβύθιση πυρήνων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | -100 ~ 200 | |||
Διαταγή των πληροφοριών:
| MPO | - ΧΧ | - ΧΧ | - ΧΧ | - Χ | - ΧΧ | - Χ | - ΧΧ |
| Α1: G657A1 A2: G657A2 Μ3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
ΓΦ: MPO το /MPO (θηλυκό στο θηλυκό) MF: MPO/MPO (αρσενικό σε ένα θηλυκό) ΚΚ: MPO/MPO (αρσενικό στο αρσενικό) |
Λ: Χαμηλή απώλεια Β: Τυποποιημένη απώλεια |
12:1×12 πυρήνας 48:4×12 πυρήνας 72:6×12 πυρήνας 96:8×12 πυρήνας |
Α: Μέσω-τύπος TIA568 Β: TIA568 αντίστροφος τύπος Γ: Διαγώνιος-τύπος TIA568 |
5M 50M |
|
| Τύπος γένους | Χρώμα κατοικίας | Ferrule | Πρότυπα απώλειας συνδετήρων | Πυρήνες ινών | Πολικότητα | Μήκος ινών |
προ-ολοκληρωμένη 16F εφαρμογή καλωδίων αλτών:
Συμμόρφωση προτύπων Geehe:
