Λεπτομέρειες:
|
| Πρότυπο όνομα: | Συνδετήρας οπτικών ινών MPO | Τρόπος ινών: | OM4 50/125μm |
|---|---|---|---|
| Διάμετρος καλωδίων: | 3.0MM | Τύπος συνδετήρων: | MTP (ελίτ), MPO (ελίτ) |
| Χρώμα σακακιών: | Ροδανιλίνης/μπεζ/Aqua/πράσινος/κίτρινος, κόκκινος, κ.λπ. | Μήκος κύματος: | 850/1300nm |
| Μήκος ινών: | 1m, 3m, 5m ή cOem | Ελάχιστη ακτίνα κάμψεων: | 7.5mm |
| Εκτατό φορτίο εγκατάστασης: | 100 Ν | απόσταση 40/100G Ethernet: | 150m σε 850nm |
| Επισημαίνω: | θηλυκό 3.0mm MPO στο αρσενικό καλώδιο MPO,Singlemode 9/125 καλώδιο οπτικών ινών MTO,Καλώδιο οπτικών ινών MPO για το δίκτυο |
||

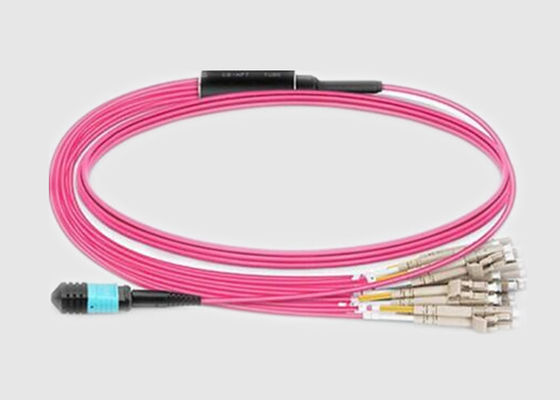

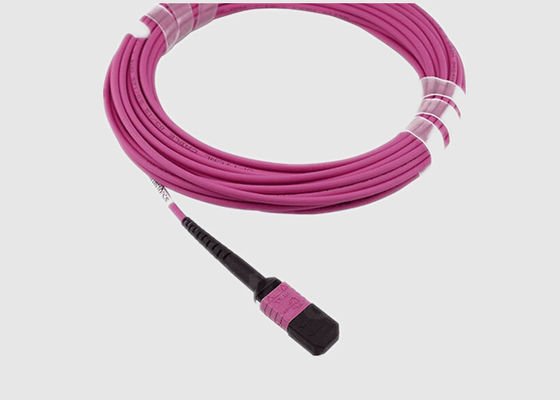

Θηλυκό MPO στον αρσενικό Singlemode 9/125 MPO συνδετήρα οπτικών ινών MPO για το δίκτυο
Βασικές πληροφορίες:
Το MPO είναι ένα σύστημα συνδετήρων πολυ-ινών υψηλής πυκνότητας που χτίζεται γύρω από φορμαρισμένο ακρίβεια ferrule ΑΜ. Ο συμπιεζόμενος δί ελατηρίου αντιφατικός να κλείσει με το μάνταλο του MPO μηχανισμός είναι εύχρηστος εξασφαλίζοντας θετική δέσμευση και τα δύο σημαντικά χαρακτηριστικά γνωρίσματα για τις αποστολή-κρίσιμες εφαρμογές υψηλής πυκνότητας. Ferrule η ευθυγράμμιση επιτυγχάνεται μέσω των μεγάλης ακρίβειας καρφιτσών οδηγών. MPO του Geehe είναι διαθέσιμο σε 4,8 και 12 εκδόσεις ινών, το PC και APC τελειώνουν, και υποστηρίζουν και τις πολλαπλού τρόπου και single-mode εφαρμογές. Η οπτική απόδοση ασφαλίστρου (χαμηλό IL και υψηλό RL) είναι ένα αποτέλεσμα της προηγμένης τεχνολογίας στίλβωσής μας.
Κατασκευάζουμε υπερήφανα τις όλες συνελεύσεις συνήθειάς μας στις ΗΠΑ με τον αυστηρό ποιοτικό έλεγχο. Οι συνελεύσεις μας έρχονται σε σας δοκιμασμένους πλήρως, έτοιμους να εγκαταστήσετε, και είναι RoHS υποχωρητικό.
Οπτικό καλώδιο Features&Benefits MPO:
Προδιαγραφές και παράμετρος:
Οπτική απόδοση καλωδίων ινών MPO:
| Συνδετήρας MPO | Τυποποιημένο Sm | Χαμηλή απώλεια Sm | Τυποποιημένο χιλ. | Χαμηλή απώλεια χιλ. | |
| Απώλεια εισαγωγής | Χαρακτηριστικός (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Μέγιστος (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Επιστροφής απώλεια (DB) | ≥60 για APC (στιλβωτική ουσία 8 γωνίας) |
≥20 για το PC | |||
| ≥50 για το PC | — | ||||
| Αρσενικό/θηλυκό (DB) | Αρσενικό: με τις καρφίτσες, θηλυκό: χωρίς καρφίτσες | ||||
| Εκτατή δύναμη (DB) | ≤0.3 (ανώτατο 66N) | ||||
| Δόνηση (DB) | ≤0.3 (10-55Hz) | ||||
| Θερμικός κύκλος (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Γεωμετρική παράμετρος του τέλους τουπροσώπου:
| Στοιχείο | Προδιαγραφή | ||||
| SM | ΚΚ | ||||
| RX (χιλ.) | Λ. 2000 | ||||
| RY (χιλ.) | Λ. 5 | ||||
| Ύψος ινών (NM) | 1000-3500 | ||||
| Μέγιστη διαφορά. Ύψος όλα (NM) | MAX: 500 | ||||
| Μέγιστη διαφορά. Ύψος adj (NM) | MAX: 300 | ||||
| Γωνία Χ-άξονα (°) | -0.2 ~ 0,2 | ||||
| Γωνία Υ-άξονα (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Εμβύθιση πυρήνων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | -100 ~ 200 | |||
Διαταγή των πληροφοριών:
| MPO | - ΧΧ | - ΧΧ | - ΧΧ | - Χ | - ΧΧ | - Χ | - ΧΧ |
| Α1: G657A1 A2: G657A2 Μ3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
ΓΦ: MPO το /MPO (θηλυκό στο θηλυκό) MF: MPO/MPO (αρσενικό σε ένα θηλυκό) ΚΚ: MPO/MPO (αρσενικό στο αρσενικό) |
Λ: Χαμηλή απώλεια Β: Τυποποιημένη απώλεια |
12:1×12 πυρήνας 48:4×12 πυρήνας 72:6×12 πυρήνας 96:8×12 πυρήνας |
Α: Μέσω-τύπος TIA568 Β: TIA568 αντίστροφος τύπος Γ: Διαγώνιος-τύπος TIA568 |
5M 50M |
|
| Τύπος γένους | Χρώμα κατοικίας | Ferrule | Πρότυπα απώλειας συνδετήρων | Πυρήνες ινών | Πολικότητα | Μήκος ινών |
Εφαρμογή σκοινιού μπαλωμάτων ινών MPO:
Συμμόρφωση προτύπων Geehe:
