Λεπτομέρειες:
|
| όνομα ενότητας: | 980/1550NM Σύνδεσμοι ευρείας ζώνης | Τύπος λιμένα: | 1 × 2 |
|---|---|---|---|
| Τύπος ινών: | Ίνα σε όλες τις θύρες ή ίνα SM | Ζακέτα: | 250um ή 900nm ή άλλα |
| Συνδετήρες: | Με συνδετήρες FC | Μήκος πλεξίδων: | 1M, 1.5M ή προσαρμοσμένος |
| Κοινός λιμένας περασμάτων: | PM980, PM1310 Ή PM1550 | Κανάλι επιλογής: | 2, 4, 8, 16, 18, 36, 48 κανάλια |
| Λειτουργικό μήκος κύματος: | 980~1620 NM | Πακέτο: | Αρχική συσκευασία χαρτοκιβωτίων Σαν απαίτηση των πελατών |
| Επισημαίνω: | 1550nm ευρείας ζώνης WDM συνδυαστής,FC ευρείας ζώνης WDM συνδετήρων συνδυαστής |
||

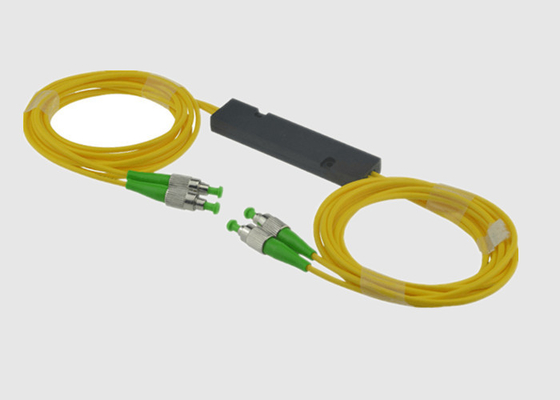

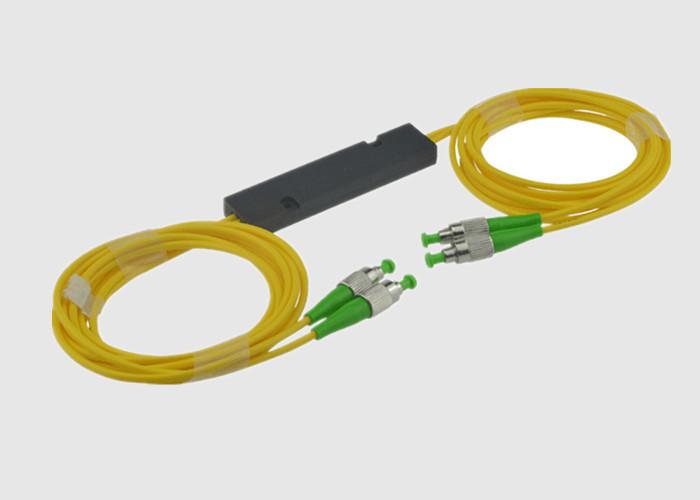

Συνδυαστής WDM ευρείας ζώνης 980/1550nm με σύνδεσμο FC
Βασικές Πληροφορίες:
Η Geehe κατασκευάζει μια ευρεία γκάμα ζευκτών και πολυπλεξών διαίρεσης μήκους κύματος (WDM) που έχουν σχεδιαστεί για τη διανομή της κυκλοφορίας και
την αύξηση της χωρητικότητας σε δίκτυα οπτικών ινών χωρίς την εγκατάσταση επιπλέον καλωδίων. Η Geehe ανέπτυξε και βελτίωσε μηχανές συγχωνευμένης κωνικής διαμόρφωσης εξαιρετικά αξιόπιστες με
έναν σταθμό κατασκευής ελεγχόμενο από υπολογιστή. Η Geehe προσφέρει εξαρτήματα που διαθέτουν χαμηλή απώλεια εισαγωγής, εξαιρετική σταθερότητα και μακροχρόνια αξιοπιστία. Όλοι οι ζεύκτες διατίθενται σε μια ποικιλία στυλ συσκευασίας και επιπέδων απόδοσης για μεγιστοποίηση της συμβατότητας του προϊόντος με συγκεκριμένες απαιτήσεις δικτύου.
Διατίθενται προσαρμοσμένες διαμορφώσεις και το τεχνικό προσωπικό της Geehe μπορεί να σας βοηθήσει στον σχεδιασμό μιας μονάδας που θα ανταποκρίνεται στις συγκεκριμένες απαιτήσεις σας.
.
Οφέλη & Χαρακτηριστικά WDM:
Συγχωνευμένα Οφέλη & Χαρακτηριστικά WDM:
* Απαιτήσεις GR-1209-CORE για παθητικά οπτικά εξαρτήματα
* Απαιτήσεις διασφάλισης αξιοπιστίας GR-1221-CORE για παθητικά οπτικά εξαρτήματα
* Απαιτήσεις GR-326-CORE για συγκροτήματα συνδέσμων και γεφυρών οπτικών ινών μονής λειτουργίας
* Πρότυπο διαλειτουργικότητας συνδέσμων οπτικών ινών TIA-604
* Οδηγία ROHS για τον περιορισμό των επικίνδυνων ουσιών
Εφαρμογές 1×2 Fused WDM:
Προδιαγραφές & Τεχνολογικές παράμετροι:
| Παράμετρος | WDM 980/1550nm ή WDM 1060/1550nm | WDM 1310/1550nm | WDM 1480/1550nm |
| Τύπος ίνας (dB) | Corning HI1060flex ή OFS BF05635-02 | SMF-28e | |||||||
| Λειτουργικό μήκος κύματος (nm) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Λειτουργικό εύρος ζώνης (nm) | ±10/20 | ±15 | ±15 | ||||||
| Βαθμός | P | A | P | A | P | A | P | A | |
| Απώλεια εισαγωγής (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Απομόνωση (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Κατευθυντικότητα (dB) | ≥55 | ||||||||
| Θερμοκρασία λειτουργίας (℃) | -40 ~ +85 | ||||||||
* Η παραπάνω προδιαγραφή εξαιρεί τον σύνδεσμο
* Άλλες προδιαγραφές μπορούν να γίνουν κατόπιν απαίτησης του πελάτη
Πληροφορίες παραγγελίας:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X:προσαρμογή |
25:250μM Ίνα 09:900μM χαλαρή ίνα 20: 2mm καλώδιο 30: 3mm καλώδιο |
SC:SC/UPC SA:SC/APC ...... 00:Χωρίς σύνδεσμο |
A: A B: B C: C |
|||||
| Βαθμός | Μήκος κύματος λειτουργίας | Τύπος ίνας | Μήκος ίνας | Τύπος πλεξούδας | Τύπος σύνδεσης | Διάσταση | ||||
Τύποι καλωδίων WDM:
1. Οι ίνες μονής λειτουργίας επιτρέπουν τη διάδοση μιας λειτουργίας.
2. Οι ίνες πολλαπλών λειτουργιών υποστηρίζουν τη διάδοση πολλαπλών λειτουργιών.
3. Το εύρος ζώνης μήκους κύματος είναι το εύρος των μηκών κύματος στα οποία θα λειτουργεί το WDM.
4. Το εύρος ζώνης, που ονομάζεται επίσης απόσταση καναλιού, είναι το μέγεθος των παραθύρων σε nm.
5. Η απόσταση καναλιού είναι η διαφορά από κέντρο σε κέντρο στη συχνότητα μεταξύ γειτονικών καναλιών. Τα διακόσια GHz αντιστοιχούν σε απόσταση .4 nm, τα 100 GHz αντιστοιχούν σε απόσταση .2 nm και τα 50 GHz αντιστοιχούν σε απόσταση .1 nm.
6. Ο αριθμός των καναλιών είναι ο αριθμός των καναλιών που έχει η συσκευή για την αποστολή πληροφοριών. Αυτός ο αριθμός μπορεί να κυμαίνεται από 4 έως 160 με βελτιώσεις σχεδιασμού που προσθέτουν περισσότερα κανάλια.
7. Η απώλεια εισαγωγής είναι η εξασθένηση που προκαλείται από την εισαγωγή πολυπλεξών διαίρεσης μήκους κύματος (WDM) σε ένα οπτικό σύστημα μετάδοσης.
Η απώλεια που εξαρτάται από την πόλωση είναι η μέγιστη απόκλιση στην απώλεια εισαγωγής σε όλες τις καταστάσεις πόλωσης εισόδου.
