Λεπτομέρειες:
|
| όνομα ενότητας: | Ενιαίο λιωμένο τρόπος WDM | Τύπος λιμένα: | 2×2 |
|---|---|---|---|
| Τύπος ινών: | Ίνα ΠΡΩΘΥΠΟΥΡΓΟΥ Panda όλοι οι λιμένες ή ίνα SM | Ζακέτα: | 250um ή 900nm ή άλλα |
| Συνδετήρες: | Με APC Sc τους συνδετήρες | Μήκος πλεξίδων: | 1M, 1.5M ή προσαρμοσμένος |
| Κοινός λιμένας περασμάτων: | PM980, PM1310 Ή PM1550 | Κανάλι επιλογής: | 2, 4, 8, 16, 18, 36, 48 κανάλια |
| Λειτουργικό μήκος κύματος: | 980~1620 NM | Πακέτο: | Αρχική συσκευασία χαρτοκιβωτίων Σαν απαίτηση των πελατών |
| Επισημαίνω: | Ενιαίο λιωμένο τρόπος WDM,Λιωμένο 1310nm WDM πολυδιαυλωτών,1550nm WDM οπτικών ινών |
||

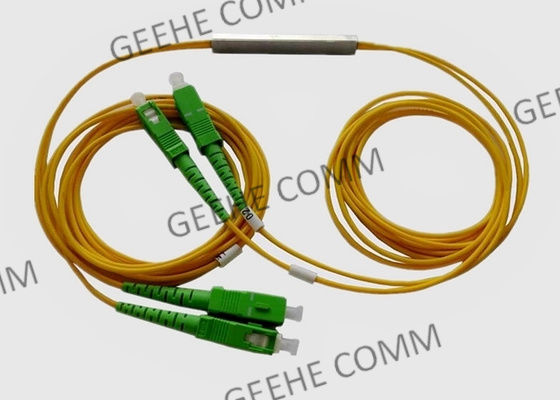

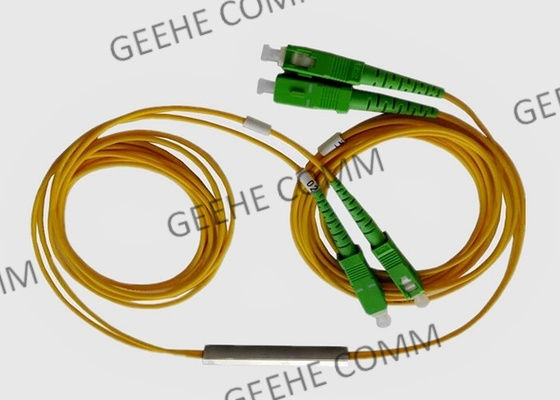

Μονότροπικός Συγχωνευμένος WDM Πολυπλέκτης Διαίρεσης Μήκους Κύματος 1310nm και 1550nm
Βασικές Πληροφορίες:
Το Fuse WDM βασίζεται στην τεχνολογία συγχωνευμένης διπλής κωνικής κωνικής διαμόρφωσης με εξαιρετικά χαμηλή εισαγωγή. Θα μπορούσε να ενσωματωθεί απευθείας σε τηλεπικοινωνιακά συστήματα μεγάλων αποστάσεων, ψηφιακά, υβριδικά και am-video, συστήματα CATV & αισθητήρες οπτικών ινών και δίκτυα τοπικής εμβέλειας υψηλής ταχύτητας. Αυτοί οι συζεύκτες είναι πιστοποιημένοι κατά GR-1221-CORE και CR-1073-CORE, παρέχουμε επίσης προσαρμοσμένο σχεδιασμό για την κάλυψη μεμονωμένων αναγκών και εφαρμογών.
Η Geehe ξεκίνησε να αναπτύσσεται από μηχανήματα συγχωνευμένης διπλής κωνικής ταινίας το 2003, τώρα τα μηχανήματα συγχωνευμένης διπλής κωνικής ταινίας έχουν επεκταθεί σε 280 μονάδες. Το λογισμικό αναπτύχθηκε επίσης από εμάς. Επομένως, έχουμε καλύτερο έλεγχο της ποιότητας και βρισκόμαστε σε καλύτερη θέση για την ανάπτυξη νέων προϊόντων.
.
Πλεονέκτημα & Χαρακτηριστικά Συγχωνευμένου WDM:
Χαμηλή Απώλεια Υπερβολής
Διάφοροι Λόγοι Σύζευξης
Συμπαγές Μέγεθος
Υψηλή Σταθερότητα και Αξιοπιστία
Έκδοση SM, MM, PM
Εφαρμογή Συγχωνευμένου WDM
Πλεονέκτημα & Χαρακτηριστικά Συγχωνευμένου WDM:
* Απαιτήσεις GR-1209-CORE για παθητικά οπτικά εξαρτήματα
* Απαιτήσεις διασφάλισης αξιοπιστίας GR-1221-CORE για παθητικά οπτικά εξαρτήματα
* Απαιτήσεις GR-326-CORE για συγκροτήματα συνδετήρων και βραχυκυκλωτήρων οπτικών ινών μονής λειτουργίας
* Πρότυπο ερμηνείας συνδετήρα οπτικών ινών TIA-604
* Οδηγία ROHS για τον περιορισμό των επικίνδυνων ουσιών
Εφαρμογές Συγχωνευμένου WDM:
Προδιαγραφές & Τεχνολογικές Παράμετροι:
| Παράμετρος | 980/1550nm WDM ή 1060/1550nm WDM | 1310/1550nm WDM | 1480/1550nm WDM |
| Τύπος Ίνας (dB) | Corning HI1060flex ή OFS BF05635-02 | SMF-28e | |||||||
| Λειτουργικό Μήκος Κύματος(nm) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Λειτουργικό Εύρος Ζώνης(nm) | ±10/20 | ±15 | ±15 | ||||||
| Βαθμός | P | A | P | A | P | A | P | A | |
| Απώλεια Εισαγωγής(dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Απομόνωση(dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL(dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Κατευθυντικότητα(dB) | ≥55 | ||||||||
| Θερμοκρασία Λειτουργίας(℃) | -40 ~ +85 | ||||||||
* Η παραπάνω προδιαγραφή εξαιρεί τον σύνδεσμο
* Άλλες προδιαγραφές μπορούν να γίνουν κατόπιν αιτήματος του πελάτη
Πληροφορίες Παραγγελίας:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X:customization |
25:250μM Ίνα 09:900μM χαλαρή Ίνα 20: 2mm καλώδιο 30: 3mm καλώδιο |
SC:SC/UPC SA:SC/APC ...... 00:No connector |
A: A B: B C: C |
|||||
| Βαθμός | Μήκος Κύματος Λειτουργίας | Τύπος Ίνας | Μήκος Ίνας | Τύπος Pigtail | Τύπος Σύνδεσης | Διάστασηn | ||||
Τύπος Καλωδίου WDM:
1. Οι μονότροπες ίνες επιτρέπουν τη διάδοση μιας λειτουργίας.
2. Οι πολύτροπες ίνες υποστηρίζουν τη διάδοση πολλαπλών λειτουργιών.
3. Το εύρος ζώνης μήκους κύματος είναι το εύρος των μηκών κύματος στα οποία θα λειτουργεί το WDM.
4. Το εύρος ζώνης, που ονομάζεται επίσης απόσταση καναλιού, είναι το μέγεθος των παραθύρων σε nm.
5. Η απόσταση καναλιού είναι η διαφορά από κέντρο σε κέντρο στη συχνότητα μεταξύ γειτονικών καναλιών. Τα διακόσια GHz αντιστοιχούν σε απόσταση .4 nm, τα 100 GHz αντιστοιχούν σε απόσταση .2 nm και τα 50 GHz αντιστοιχούν σε απόσταση .1 nm.
6. Ο αριθμός των καναλιών είναι ο αριθμός των καναλιών που έχει η συσκευή για την αποστολή πληροφοριών. Αυτός ο αριθμός μπορεί να κυμαίνεται από 4 έως 160 με βελτιώσεις σχεδιασμού που προσθέτουν περισσότερα κανάλια.
7. Η απώλεια εισαγωγής είναι η εξασθένηση που προκαλείται από την εισαγωγή πολυπλεξών διαίρεσης μήκους κύματος (WDM) σε ένα οπτικό σύστημα μετάδοσης.
Η απώλεια εξάρτησης από την πόλωση είναι η μέγιστη απόκλιση στην απώλεια εισαγωγής σε όλες τις καταστάσεις πόλωσης εισόδου.
