Λεπτομέρειες:
|
| Όνομα ενότητας: | 1x2 λιωμένο σακάκι WDM σωλήνων λιμένων 900um χαλαρό | Τύπος λιμένων: | 2×2 |
|---|---|---|---|
| Τύπος ινών: | Ίνα ΠΡΩΘΥΠΟΥΡΓΟΥ Panda όλοι οι λιμένες ή ίνα SM | Σακάκι: | 250um ή 900nm ή άλλα |
| Συνδετήρες: | Με τους συνδετήρες FC UPC | Μήκος πλεξίδων: | 1m, 1.5m ή προσαρμοσμένος |
| Κοινός λιμένας περασμάτων: | PM980, PM1310 Ή PM1550 | Κανάλι επιλογής: | 2, 4, 8, 16, 18, 36, 48 κανάλια |
| Λειτουργούν μήκος κύματος: | 980~1620 NM | Συσκευασία: | Αρχική συσκευασία χαρτοκιβωτίων Σαν απαίτηση των πελατών |
| Επισημαίνω: | Λιωμένη WDM ίνα σακακιών SMF28e,1x2 λιωμένο λιμένες WDM σακάκι,SMF28e WDM οπτικών ινών |
||

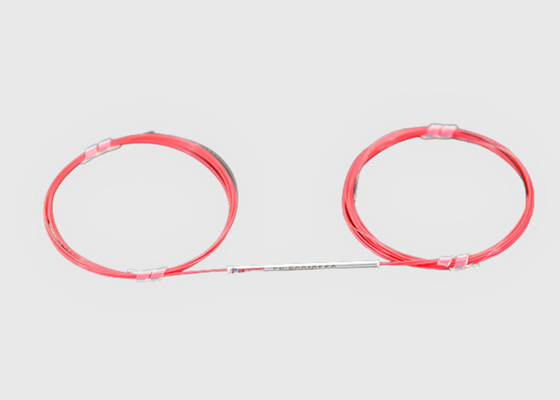

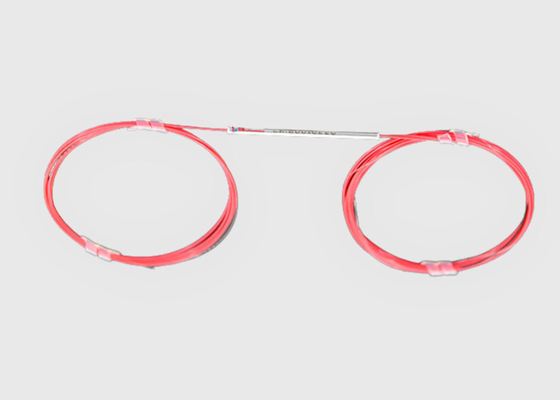

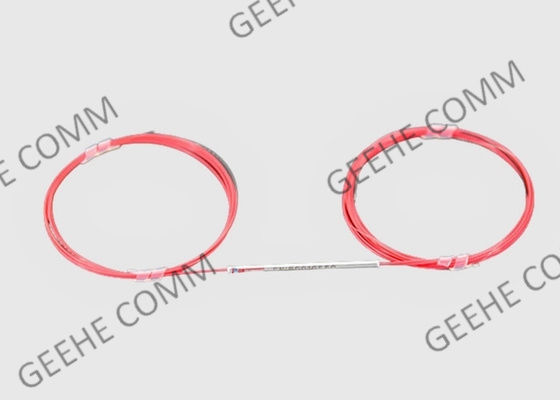

1x2 WDM λιμένων 900um χαλαρή λιωμένη σωλήνας ίνα 1m σακακιών SMF28e γυμνό μήκος ινών
Βασικές πληροφορίες:
980/1060nm η λιωμένη WDM ενότητα μπορεί τα σήματα να συνδυάσει 980nm και 1060nm σε μια ίνα ή τα χωριστά σήματα 980nm και 1060nm σε δύο ίνες. Χρησιμοποιείται για τους οπτικούς ενισχυτές.
Για τους συζευκτήρες 1×2 ή 2×2/τους θραύστες, ο πορτοκαλής μόλυβδος υποδεικνύει την αρχική εισαγωγή, το άλλο πορτοκάλι υποδεικνύει την αρχική παραγωγή. Οι δευτεροβάθμιες ίνες εισαγωγής και παραγωγής είναι φυσικές. Για μια μη 50/50 αναλογία ένωσης, η μεγαλύτερη αναλογία συζεύξεων ποσοστού θα είναι πάντα στον άλλο πορτοκαλή μόλυβδο.
Έχουμε τους διαφορετικούς τύπους λιωμένων δικωνικών μυτερών μηχανών, οι χρόνοι παράδοσης μπορούν να εγγυηθούν.
.
2×2 λιωμένο WDM Benefit&Features:
Χαμηλή υπερβολική απώλεια
Διάφορη αναλογία συζεύξεων
Συμπαγές μέγεθος
Υψηλές σταθερότητα και αξιοπιστία
SM, ΚΚ, ΈΚΔΟΣΗ ΠΡΩΘΥΠΟΥΡΓΟΥ
Λιωμένη WDM εφαρμογή
Λιωμένο WDM Benefit&Features:
* Απαιτήσεις GR-1209-ΠΥΡΗΝΩΝ για τα παθητικά οπτικά συστατικά
* Απαιτήσεις διαβεβαίωσης αξιοπιστίας GR-1221-ΠΥΡΗΝΩΝ για τα παθητικά οπτικά συστατικά
* Απαιτήσεις GR-326-ΠΥΡΗΝΩΝ για τις single-mode οπτικές συνελεύσεις αλτών άμμου συνδετήρων
* Πρότυπα interpretability συνδετήρων οπτικών ινών Tia-604
* Οδηγία ROHS για τον περιορισμό των επικίνδυνων ουσιών
2×2 λιωμένες WDM εφαρμογές:
Παράμετροι τεχνολογίας Specifications&:
| Παράμετρος | 980/1550nm WDM ή WDM 1060/1550nm | 1310/1550nm WDM | 1480/1550nm WDM |
| Τύπος ινών (DB) | Corning HI1060flex ή OFS BF05635-02 | SMF-28e | |||||||
| Λειτουργούν μήκος κύματος (NM) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Λειτουργούν εύρος ζώνης (NM) | ±10/20 | ±15 | ±15 | ||||||
| Βαθμός | Π | Α | Π | Α | Π | Α | Π | Α | |
| Απώλεια εισαγωγής (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Απομόνωση (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Κατευθυντικότητα (DB) | ≥55 | ||||||||
| Λειτουργούσα θερμοκρασία (℃) | -40 ~ +85 | ||||||||
* Η ανωτέρω προδιαγραφή αποκλείει το συνδετήρα
* Άλλες προδιαγραφές μπορούν να γίνουν στον πελάτη απαιτούν
Διαταγή των πληροφοριών:
| WDM- | Ν | ΧΧ | ΧΧ | Χ | ΧΧ | ΧΧ | Χ | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m Χ: προσαρμογή |
ίνα 25:250μM χαλαρή ίνα 20 09:900μM: καλώδιο 2mm 30: καλώδιο 3mm |
Sc: SC/UPC SA: SC/APC ...... 00: Κανένας συνδετήρας |
Α: Α Β: Β Γ: Γ |
|||||
| Βαθμός | Μήκος κύματος λειτουργίας | Τύπος ινών | Μήκος ινών | Τύπος πλεξίδων | Συνδέστε τον τύπο | Διάσταση | ||||
WDM τύποι καλωδίων:
1. Οι Single-mode ίνες επιτρέπουν σε έναν τρόπο για να διαδώσουν.
2. Οι πολλαπλού τρόπου ίνες υποστηρίζουν τη διάδοση των πολλαπλάσιων τρόπων.
3. Η σειρά μήκους κύματος είναι η σειρά των μηκών κύματος που WDM θα λειτουργήσει.
4. Το εύρος ζώνης, αποκαλούμενο επίσης διάστημα καναλιών, είναι το μέγεθος των παραθύρων στο NM.
5. Το διάστημα καναλιών είναι η κέντρο--κεντρική διαφορά στη συχνότητα μεταξύ των γειτονικών καναλιών. Διακόσια Ghz αντιστοιχούν σε .4 NM διαστήματος, 100 Ghz αντιστοιχεί σε .2 NM διαστήματος, και 50 Ghz αντιστοιχούν σε .1 NM διαστήματος.
6. Ο αριθμός καναλιών είναι ο αριθμός καναλιών που η συσκευή πρέπει να στείλει τις πληροφορίες. Αυτός ο αριθμός μπορεί να κυμανθεί από 4 έως 160 με τις αυξήσεις σχεδίου που προσθέτουν περισσότερα κανάλια.
7. Η απώλεια εισαγωγής είναι η μείωση που προκαλείται από την εισαγωγή των πολυδιαυλωτών τμήματος μήκους κύματος (WDM) σε ένα οπτικό σύστημα μετάδοσης.
Η πόλωση-εξαρτώμενη απώλεια είναι η μέγιστη απόκλιση στην απώλεια εισαγωγής σε όλα τα κράτη πόλωσης εισαγωγής.
