Λεπτομέρειες:
|
| όνομα ενότητας: | Μικρή απώλεια WDM | Τύπος λιμένα: | 2×2 |
|---|---|---|---|
| Τύπος ινών: | Ίνα ΠΡΩΘΥΠΟΥΡΓΟΥ Panda όλοι οι λιμένες ή ίνα SM | Ζακέτα: | 250um ή 900nm ή άλλα |
| Συνδετήρες: | Με Συνδέσμους FC UPC | Μήκος πλεξίδων: | 1M, 1.5M ή προσαρμοσμένος |
| Κοινός λιμένας περασμάτων: | PM980, PM1310 Ή PM1550 | Κανάλι επιλογής: | 2, 4, 8, 16, 18, 36, 48 κανάλια |
| Λειτουργικό μήκος κύματος: | 980~1620 NM | Πακέτο: | Αρχική συσκευασία χαρτοκιβωτίων Σαν απαίτηση των πελατών |
| Επισημαίνω: | 1310nm λιωμένο μήκος κύματος WDM,Λιωμένο σωλήνας WDM χάλυβα συνδετήρων PC,WDM οπτικών ινών σωλήνων χάλυβα |
||

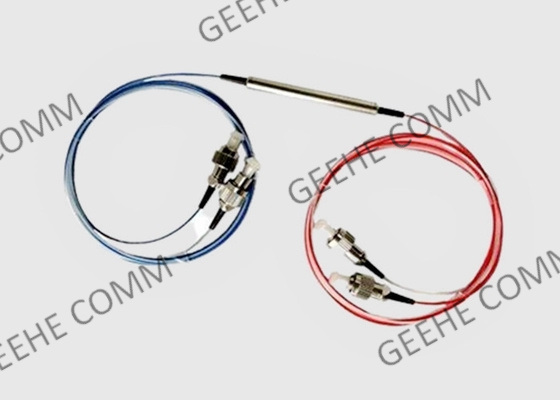

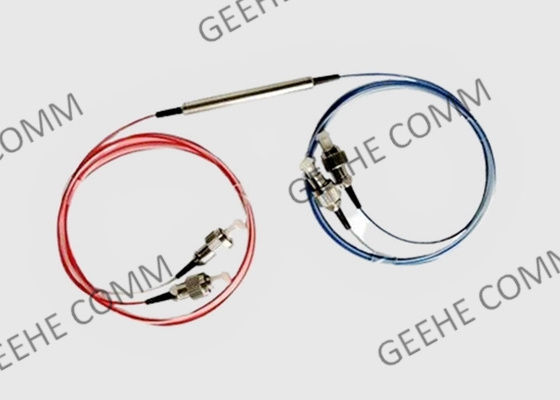

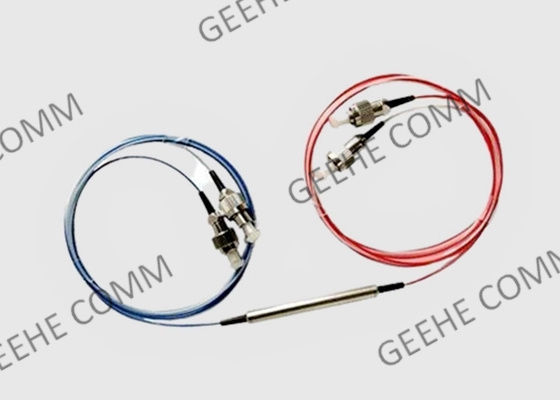

Χάλυβα σωλήνα μήκους κύματος 1310nm συγχωνευμένο WDM χαμηλής απώλειας με συνδετήρες FC / PC
Βασικές πληροφορίες:
Το Geehe Fused WDM Module μπορεί να συνδυάσει σήματα 1310nm & 1550nm ή 1310nm ή 1550nm σε μία ίνα ή να χωρίσει σήματα 1310nm και 1550nm σε δύο ίνες σε σύστημα οπτικών ινών.Μπορεί να χρησιμοποιηθεί για να διπλασιάσει την ικανότητα μετάδοσης ινών ή να επιτρέψει αμφίδρομη επικοινωνία χρησιμοποιώντας μία ενιαία ινή.
Τα 1X2 ή 2X2 συνδυάζουν ή διαχωρίζουν το φως σε διαφορετικά μήκη κύματος.Τα συστατικά αυτά έχουν χρησιμοποιηθεί ευρέως στο EDFA, CATV, δίκτυα WDM και όργανα οπτικών ινών.
.
2×2 Fused WDM Οφέλη και χαρακτηριστικά:
Μικρή υπερβολική απώλεια
Διαφορετικές αναλογίες ζεύξης
Μικρό μέγεθος
Υψηλή σταθερότητα και αξιοπιστία
Επεξεργασία
Εφαρμογή Fused WDM
Επικαιρότητα και χαρακτηριστικά του συγχωνευμένου WDM
* GR-1209-CORE Απαιτήσεις για παθητικά οπτικά στοιχεία
* GR-1221-CORE Απαιτήσεις διασφάλισης αξιοπιστίας για παθητικά οπτικά εξαρτήματα
* GR-326-CORE Απαιτήσεις για οπτικές συνδέσεις μονής λειτουργίας
* Πρότυπο ερμηνευτικότητας συνδέσμων οπτικών ινών TIA-604
* Οδηγία ROHS για τον περιορισμό των επικίνδυνων ουσιών
Εφαρμογές 2×2 WDM:
Προδιαγραφές και τεχνολογικές παραμέτρους:
| Παράμετρος | 980/1550nm WDM ή 1060/1550nm WDM | 1310/1550nm WDM | 1480/1550nm WDM |
| Τύπος ινών ((dB) | Η Corning HI1060flex ή η OFS BF05635-02 | SMF-28e | |||||||
| Λειτουργικό μήκος κύματοςnm) | 980 και 1550 | 1060 και 1550 | 1310 και 1550 | 1480 και 1550 | |||||
| Λειτουργικό εύρος ζώνηςnm) | ±10/20 | ±15 | ±15 | ||||||
| Αξία | Π | Α | Π | Α | Π | Α | Π | Α | |
| Απώλεια εισαγωγήςdB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| ΑπομόνωσηdB) | ≥ 20 | ≥ 18 | ≥ 20 | ≥ 18 | ≥ 25 | ≥ 18 | ≥ 25 | ≥ 18 | |
| PDL ((dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| ΟδηγίαdB) | ≥ 55 | ||||||||
| Θερμοκρασία λειτουργίας ((°C) | -40 ~ +85 | ||||||||
* Η ανωτέρω προδιαγραφή δεν περιλαμβάνει το συνδετήρα
* Άλλες προδιαγραφές μπορούν να γίνουν σύμφωνα με τις απαιτήσεις του πελάτη
Πληροφορίες παραγγελίας:
| WDM- | Α- | XX- | XX- | Χ- | XX- | XX- | X | |||
| 95:980 και 1550nm 135:1310 και 1550nm 65:1060 και 1550nm 45:1480 και 1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
11m X:προσαρμογή |
2525 μM ίνες 09:900μM χαλαρό καλώδιο ινών 20: 2mm 30: 3mm καλώδιο |
SC:SC/UPC ΑΚ:SC/APC ..... 00Χωρίς σύνδεσμο |
Α: Α Β: Β Γ: Γ |
|||||
| Αξία | Επιχείρηση μήκος κύματος | Τύπος ινών | Μέγεθος ινών | Τύπος χοιροουράς | Τύπος σύνδεσης | Μέγεθοςn | ||||
Τύπος καλωδίου WDM:
1Οι μονοτροπικές ίνες επιτρέπουν τη διάδοση ενός τρόπου.
2Οι πολυτροπικές ίνες υποστηρίζουν τη διάδοση πολλαπλών τρόπων.
3Το εύρος μήκους κύματος είναι το εύρος των μήκων κύματος στο οποίο θα λειτουργεί το WDM.
4Το εύρος ζώνης, που ονομάζεται επίσης διαχωρισμός καναλιών, είναι το μέγεθος των παραθύρων σε nm.
5Η διαφορά καναλιών είναι η διαφορά συχνότητας κέντρο-κέντρο μεταξύ γειτονικών καναλιών.και 50 GHz αντιστοιχεί σε.1 nm απόσταση.
6Ο αριθμός των καναλιών είναι ο αριθμός των καναλιών που έχει η συσκευή για να στείλει πληροφορίες.
7Η απώλεια εισαγωγής είναι η εξασθένιση που προκαλείται από την εισαγωγή πολλαπλασιαστών διαίρεσης μήκους κύματος (WDM) σε ένα σύστημα οπτικής μετάδοσης.
Η απώλεια που εξαρτάται από την πόλωση είναι η μέγιστη απόκλιση στην απώλεια εισαγωγής σε όλες τις καταστάσεις πόλωσης εισόδου.
