Λεπτομέρειες:
|
| όνομα ενότητας: | Ευρυζωνικά ζεύκτες 1550NM | Τύπος λιμένα: | 1 × 2 |
|---|---|---|---|
| Τύπος ινών: | Ίνα σε όλες τις θύρες ή ίνα SM | Ζακέτα: | 250um ή 900nm ή άλλα |
| Συνδετήρες: | Με Συνδέσμους FC UPC | Μήκος πλεξίδων: | 1M, 1.5M ή προσαρμοσμένος |
| Κοινός λιμένας περασμάτων: | PM980, PM1310 Ή PM1550 | Κανάλι επιλογής: | 2, 4, 8, 16, 18, 36, 48 κανάλια |
| Λειτουργικό μήκος κύματος: | 980~1620 NM | Πακέτο: | Αρχική συσκευασία χαρτοκιβωτίων Σαν απαίτηση των πελατών |
| Επισημαίνω: | 1550NM ευρείας ζώνης συζευκτήρες,Ευρείας ζώνης συζευκτήρες σωλήνων 1550NM χάλυβα |
||

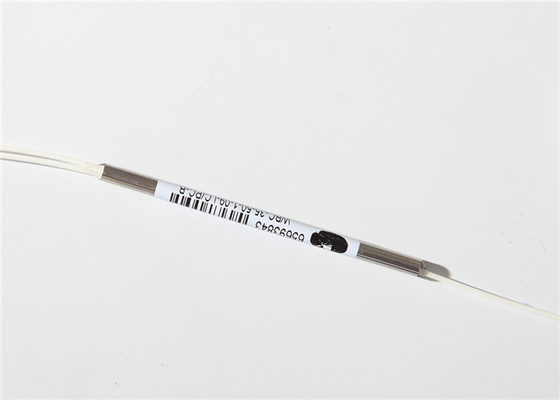

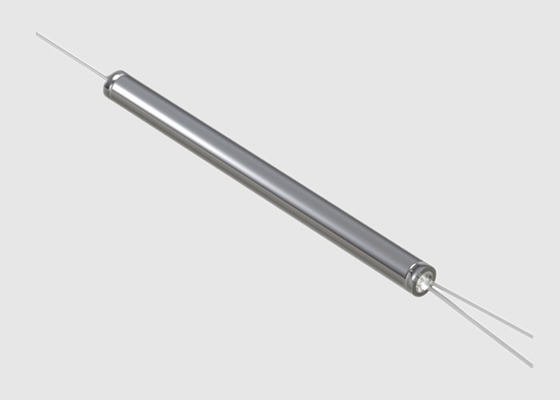

Ευρυζωνικοί Συζεύκτες Χαλύβδινου Σωλήνα Μονής Λειτουργίας 1550NM
Βασικές Πληροφορίες:
Ευρυζωνικοί Συζεύκτες Οι ευρυζωνικοί συζεύκτες διπλού παραθύρου (WBC) διαχωρίζουν ή συζεύγνυνται οπτική ισχύ σε δύο περιοχές μήκους κύματος, διατηρώντας παράλληλα ένα πολύ ευρύ εύρος ζώνης λειτουργίας.
Οι αναλογίες διαχωρισμού και σύζευξης είναι διαθέσιμες από 1% έως 99%. Τα WBC θεωρούνται ευρέως ως μία από τις πιο οικονομικά αποδοτικές λύσεις για τη διαχείριση οπτικής ισχύος. Το WBC είναι μια συσκευή εξ ολοκλήρου από ίνες, βασισμένη στην τεχνολογία fused biconic της Geehe, και έχει σχεδιαστεί και κατασκευαστεί για να πληροί τις στρατιωτικές απαιτήσεις και τις απαιτήσεις της Telcordia.
Από τον εξοπλισμό Taper έως το λογισμικό, κάθε βήμα είναι R&D από τη δική μας ομάδα, η ποιότητα είναι πιο σταθερή.
.
1×2 Fused WDM Πλεονεκτήματα&Χαρακτηριστικά:
Fused WDM Πλεονεκτήματα&Χαρακτηριστικά:
* Απαιτήσεις GR-1209-CORE για παθητικά οπτικά εξαρτήματα
* Απαιτήσεις διασφάλισης αξιοπιστίας GR-1221-CORE για παθητικά οπτικά εξαρτήματα
* Απαιτήσεις GR-326-CORE για συγκροτήματα συνδετήρων και βραχυκυκλωτήρων οπτικών ινών μονής λειτουργίας
* Πρότυπο διαλειτουργικότητας συνδετήρων οπτικών ινών TIA-604
* Οδηγία ROHS για τον περιορισμό των επικίνδυνων ουσιών
1×2 Fused WDM Εφαρμογές:
Προδιαγραφές& Παράμετροι Τεχνολογίας:
| Παράμετρος | 980/1550nm WDM ή 1060/1550nm WDM | 1310/1550nm WDM | 1480/1550nm WDM |
| Τύπος ίνας (dB) | Corning HI1060flex ή OFS BF05635-02 | SMF-28e | |||||||
| Μήκος κύματος λειτουργίας(nm) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Εύρος ζώνης λειτουργίας(nm) | ±10/20 | ±15 | ±15 | ||||||
| Βαθμός | P | A | P | A | P | A | P | A | |
| Απώλεια εισαγωγής(dB) | ≤0,15 | ≤0,25 | ≤0,30 | ≤0,40 | ≤0,2 | ≤0,3 | ≤0,3 | ≤0,35 | |
| Απομόνωση(dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL(dB) | ≤0,05 | ≤0,1 | ≤0,05 | ≤0,1 | ≤0,05 | ≤0,1 | ≤0,1 | ≤0,1 | |
| Κατευθυντικότητα(dB) | ≥55 | ||||||||
| Θερμοκρασία λειτουργίας(℃) | -40 ~ +85 | ||||||||
* Η παραπάνω προδιαγραφή εξαιρεί τον σύνδεσμο
* Άλλες προδιαγραφές μπορούν να γίνουν κατόπιν απαιτήσεων του πελάτη
Πληροφορίες παραγγελίας:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X:customization |
25:250μM Fiber 09:900μM loose Fiber 20: 2mm cable 30: 3mm cable |
SC:SC/UPC SA:SC/APC ...... 00:No connector |
A: A B: B C: C |
|||||
| Βαθμός | Μήκος κύματος λειτουργίας | Τύπος ίνας | Μήκος ίνας | Τύπος Pigtail | Τύπος σύνδεσης | Διάσταση | ||||
Τύποι καλωδίων WDM:
1. Οι ίνες μονής λειτουργίας επιτρέπουν τη διάδοση ενός τρόπου.
2. Οι ίνες πολλαπλών λειτουργιών υποστηρίζουν τη διάδοση πολλαπλών τρόπων.
3. Το εύρος ζώνης είναι το εύρος των μηκών κύματος στα οποία θα λειτουργεί το WDM.
4. Το εύρος ζώνης, που ονομάζεται επίσης απόσταση καναλιού, είναι το μέγεθος των παραθύρων σε nm.
5. Η απόσταση καναλιού είναι η διαφορά από κέντρο σε κέντρο στη συχνότητα μεταξύ γειτονικών καναλιών. Τα διακόσια GHz αντιστοιχούν σε απόσταση 0,4 nm, τα 100 GHz αντιστοιχούν σε απόσταση 0,2 nm και τα 50 GHz αντιστοιχούν σε απόσταση 0,1 nm.
6. Ο αριθμός των καναλιών είναι ο αριθμός των καναλιών που έχει η συσκευή για την αποστολή πληροφοριών. Αυτός ο αριθμός μπορεί να κυμαίνεται από 4 έως 160 με βελτιώσεις σχεδιασμού που προσθέτουν περισσότερα κανάλια.
7. Η απώλεια εισαγωγής είναι η εξασθένηση που προκαλείται από την εισαγωγή πολυπλεξών διαίρεσης μήκους κύματος (WDM) σε ένα οπτικό σύστημα μετάδοσης.
Η απώλεια που εξαρτάται από την πόλωση είναι η μέγιστη απόκλιση στην απώλεια εισαγωγής σε όλες τις καταστάσεις πόλωσης εισόδου.
Wuhan Geehe Comm Service:
-- Συνεχής βελτίωση; αποδοχή νέων προκλήσεων
-- Καινοτομία νέων διαδικασιών και δημιουργία νέων προϊόντων προς όφελος των πελατών μας
-- Δωρεάν δείγματα για δοκιμή
-- Επιθεώρηση εργοστασίου, αποδοχή και επιθεώρησης από τρίτους
-- Νεότερη ομάδα
