Λεπτομέρειες:
|
| Πρότυπο όνομα: | Καλώδιο ξεμπλοκαρίσματος ινών ενοτήτων MTP/MPO κασετών | Τρόπος ινών: | OS2 9/125 μm |
|---|---|---|---|
| Αρίθμηση ινών: | 12 ΙΝΑ | Μπροστινός τύπος συνδετήρων: | ντούμπλεξ 6 Χ LC |
| Οπίσθιος τύπος συνδετήρων: | αρσενικό 1 X mpo-12 (που καρφώνεται) | Μήκος κύματος δοκιμής: | 850/1300nm |
| Μήκος ινών: | 1m, 3m, 5m ή cOem | Πολικότητα: | Τύπος Α |
| απόσταση 10G Ethernet: | 400m σε 850nm | απόσταση 40/100G Ethernet: | 150m σε 850nm |
| Επισημαίνω: | Κασέτα καλωδίων ξεμπλοκαρίσματος ινών MPO,6xLC διπλή επιτροπή μπαλωμάτων κασετών Mpo,12 ίνα Mpo στην κασέτα Lc |
||

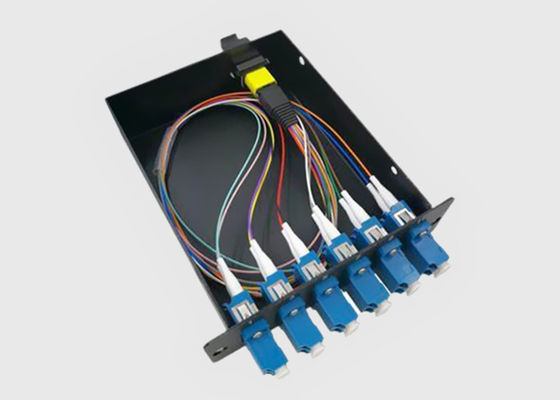

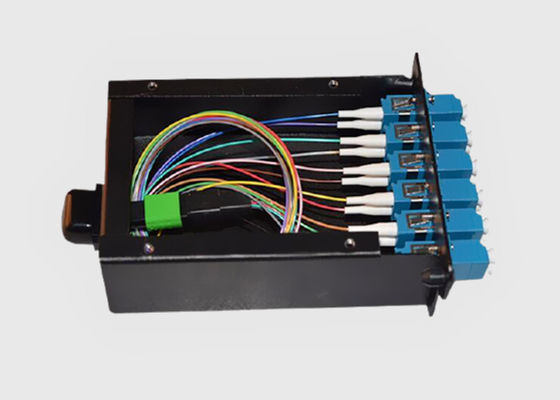

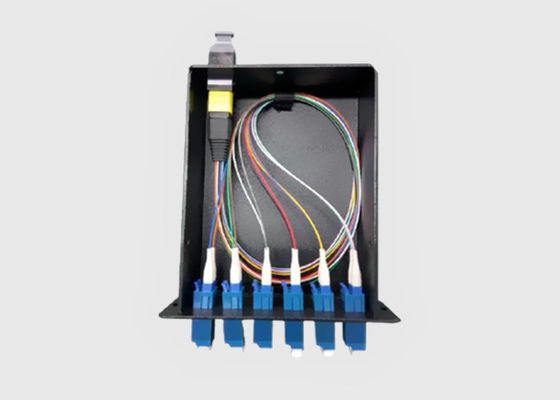

12 ίνα προ-εγκατεστημένο καλώδιο ξεμπλοκαρίσματος ινών 6 διπλό προσαρμοστών MTP/MPO LC
Βασικές πληροφορίες:
Οι κασέτες 10GB μας OM4 MPO με 12 συνδετήρες LC κατασκευάζονται με την υψηλή πυκνότητα, εξοικονόμηση χώρου προ-που ολοκληρώνεται, και εξέτασαν MPO στα καλώδια ξεμπλοκαρίσματος LC που σχεδιάζονται για τα κέντρα δεδομένων, τα δίκτυα αποθήκευσης, και τα δίκτυα τοπικής περιοχής με την ελάχιστη κατάρτιση. Χρησιμοποιούνται για να διασυνδέσουν τις σπονδυλικές στήλες MPO/MTP με τα σκοινιά μπαλωμάτων LC. Διαθέσιμος σε πολλαπλού τρόπου OM1 (62.5/125), OM3/OM4 (50/125), & SingleMode OS2 (9/125).
Καταγγελία σε TIA/EIA-568-C.3 και ISO/IEC 11801 και IEC-61754-7 & eia/tia-604-5 - MTP/MPO.
Features&Benefits:
Ενότητες κασετών εύκολος-βουλωμάτων υψηλής πυκνότητας
-- Τοποθετεί την ίνα μέχρι 96 ανά 1U, ίνα 384 ανά επιτροπή μπαλωμάτων 4U rackmount
Βούλωμα-&-παιχνίδι MTP/MPO που τηλεγραφεί τη λύση
-- Εύκαμπτος για την ολοκλήρωση με την επιτροπή μπαλωμάτων Optec rackmount
Ευκολία της εγκατάστασης και της καλής ανιχνευσιμότητας
-- Ετικέτα καναλιών και ετικέτα στοιχείων που τυπώνονται με την αξία απώλειας εισαγωγής για κάθε λιμένα
Κατάλληλη απόδοση πέρα από τα πρότυπα TIA/EIA και IEC
-- Προ-εγκατεστημένος με εργοστάσιο-ολοκληρωμένος και δοκιμασμένος εργοστάσιο MTP/MPO στη συνέλευση hydra LC
Απλός να χρησιμοποιηθεί, κατάλληλη εγκατάσταση
-- Προ-εγκατεστημένος με τους προσαρμοστές ινών MTP/MPO στους προσαρμοστές οπίσθιων τμημάτων και LC στο μέτωπο - επιτροπή
Αποβολή λήξεων τομέων
-- Μειώνει το κόστος εργασίας και βελτιώνει την τηλεγράφηση της επιδεξιότητας
Προδιαγραφές και παράμετρος:
απόδοση οπτικών ινών 16F MPO:
| Συνδετήρας MPO | Τυποποιημένο Sm | Χαμηλή απώλεια Sm | Τυποποιημένο χιλ. | Χαμηλή απώλεια χιλ. | |
| Απώλεια εισαγωγής | Χαρακτηριστικός (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Μέγιστος (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Επιστροφής απώλεια (DB) | ≥60 για APC (στιλβωτική ουσία 8 γωνίας) |
≥20 για το PC | |||
| ≥50 για το PC | — | ||||
| Αρσενικό/θηλυκό (DB) | Αρσενικό: με τις καρφίτσες, θηλυκό: χωρίς καρφίτσες | ||||
| Εκτατή δύναμη (DB) | ≤0.3 (ανώτατο 66N) | ||||
| Δόνηση (DB) | ≤0.3 (10-55Hz) | ||||
| Θερμικός κύκλος (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Γεωμετρική παράμετρος του τέλους τουπροσώπου:
| Στοιχείο | Προδιαγραφή | ||||
| SM | ΚΚ | ||||
| RX (χιλ.) | Λ. 2000 | ||||
| RY (χιλ.) | Λ. 5 | ||||
| Ύψος ινών (NM) | 1000-3500 | ||||
| Μέγιστη διαφορά. Ύψος όλα (NM) | MAX: 500 | ||||
| Μέγιστη διαφορά. Ύψος adj (NM) | MAX: 300 | ||||
| Γωνία Χ-άξονα (°) | -0.2 ~ 0,2 | ||||
| Γωνία Υ-άξονα (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Εμβύθιση πυρήνων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | -100 ~ 200 | |||
Διαταγή των πληροφοριών:
MC-2xMPO/M-12xDLC-24OM3-α: Κασέτα οπτικών ινών MPO, αρσενικό 2x mpo-12 στο ντούμπλεξ 12x LC/UPC, 24 ίνες πολλαπλού τρόπου OM3, τύπος Α, βασικό επάνω-κλειδί κάτω
| MPO | - ΧΧ | - ΧΧ | - ΧΧ | - Χ | - ΧΧ | - Χ | - ΧΧ |
| Α1: G657A1 A2: G657A2 Μ3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
ΓΦ: MPO το /MPO (θηλυκό στο θηλυκό) MF: MPO/MPO (αρσενικό σε ένα θηλυκό) ΚΚ: MPO/MPO (αρσενικό στο αρσενικό) |
Λ: Χαμηλή απώλεια Β: Τυποποιημένη απώλεια |
12:1×12 πυρήνας 48:4×12 πυρήνας 72:6×12 πυρήνας 96:8×12 πυρήνας |
Α: Μέσω-τύπος TIA568 Β: TIA568 αντίστροφος τύπος Γ: Διαγώνιος-τύπος TIA568 |
5M 50M |
|
| Τύπος γένους | Χρώμα κατοικίας | Ferrule | Πρότυπα απώλειας συνδετήρων | Πυρήνες ινών | Πολικότητα | Μήκος ινών |
Εφαρμογή κασετών MPO:
Συμμόρφωση προτύπων Geehe:
Πιστοποιητικό RoHS:
