Λεπτομέρειες:
|
| Πρότυπο όνομα: | MPO στο διπλό καλώδιο ξεμπλοκαρίσματος ινών 4x LC | Τρόπος ινών: | OM3 (50/125) |
|---|---|---|---|
| Διάμετρος καλωδίων: | 3.0MM | Τύπος συνδετήρων: | Θηλυκό MPO - ντούμπλεξ LC |
| Χρώμα σακακιών: | Ροδανιλίνης/μπεζ/Aqua/πράσινος/κίτρινος, κόκκινος, κ.λπ. | Μήκος κύματος: | 850/1300nm |
| Μήκος ινών: | 1m, 3m, 5m ή cOem | Ελάχιστη ακτίνα κάμψεων: | 7.5mm |
| Εκτατό φορτίο εγκατάστασης: | 100 Ν | απόσταση 40/100G Ethernet: | 150m σε 850nm |
| Επισημαίνω: | MPO στο διπλό καλώδιο ξεμπλοκαρίσματος ινών 4x LC,8 καλώδιο ξεμπλοκαρίσματος ινών ινών OM3 |
||
Θηλυκό MPO στον αρσενικό Singlemode 9/125 MPO συνδετήρα οπτικών ινών MPO για το δίκτυο
Γρήγορη επισκόπηση:
* 1-864 προ-ολοκληρωμένες συνελεύσεις καλωδίων είναι διαθέσιμες
* Μπορεί να σχεδιαστεί με τους ακόλουθους τύπους ινών: SM, κάμψη αναίσθητο SM ΚΚ 62.5µm λέιζερ 50µm (OM2) και 50µm που βελτιστοποιείται (OM3/OM4)
* Συνελεύσεις κορδελλών 12F/8F MPO διαθέσιμες που διευκολύνουν τη γρήγορη & εύκολη λήξη των ινών κορδελλών για τις λύσεις 1G/10G/40G/100G
* Εξατομικεύσιμες επιλογές λήξης και καλωδίων διαθέσιμες
* Διαθέσιμος με τον εύκαμπτο συνδετήρα MPO Sumitomo, ο οποίος επιτρέπει την αλλαγή γένους και πολικότητας στον τομέα καθώς επίσης και αντιφατικές διαδικασίες.
* Μετώπη, ολομέλεια, και επιλογές LSZH διαθέσιμες
* Όλες οι διαμορφώσεις συνδετήρων βιομηχανικά τυποποιημένων μπορούν να διευκρινιστούν

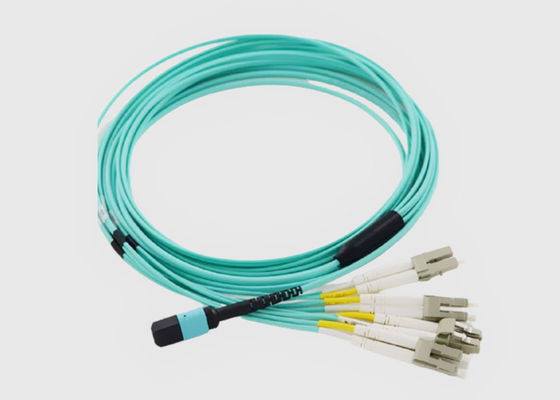

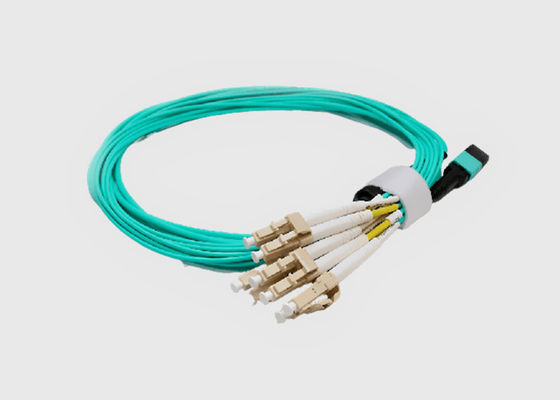

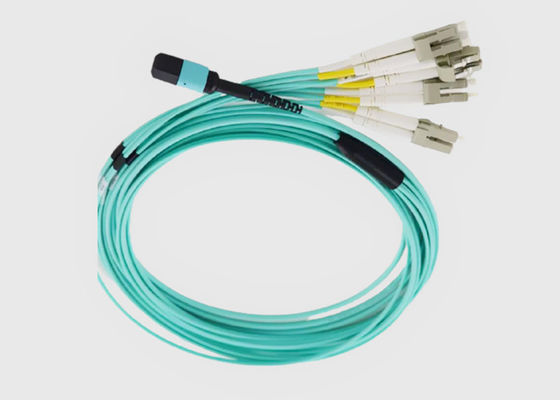

Μ-β-LS του Geehe MF-MPO/F-4xDLC-OM3-Χ είναι προ-ολοκληρωμένο εργοστάσιο MPO στο διπλό 50/125 10G OM3 καλώδιο ξεμπλοκαρίσματος 4xLC, που προσφέρει στο χρήστη το πλεονέκτημα της συνεπούς ποιότητας, στην πολύ γρηγορότερη εγκατάσταση, και στην απλούστερη διαχείριση καλωδίων. Αυτό το καλώδιο ξεμπλοκαρίσματος MPO αποτελείται από τους διπλούς συνδετήρες ινών ενός θηλυκού συνδετήρα MPO και 4xLC στο άλλο τέλος. Τα καλώδια λουριών MPO χρησιμοποιούν 8 ίνες πυρήνων OM3 για να διαβιβάσουν πλήρως 40Gbps. 4 ίνες σε κάθε κατεύθυνση που διαβιβάζει σε 10Gbps. Το καλώδιο λουριών οπτικών ινών προσαρμόζεται στη μέθοδο Β (διαγώνιος-συνδέστε) πολικότητα, και ο συνδετήρας MTP είναι διαθέσιμος κατόπιν αιτήματος. Αυτό το OM3 MPO στο διπλό καλώδιο λουριών 4xLC είναι κατάλληλο για τη χρήση σε 100G QSFP28 SR4 στο SR 25G SFP28, ή 40G QSFP SR4 στη διασύνδεση πομποδεκτών SR 10G SFP+.
Οπτικό καλώδιο Features&Benefits MPO:
Προδιαγραφές και παράμετρος:
Οπτική απόδοση καλωδίων ινών MPO:
| Συνδετήρας MPO | Τυποποιημένο Sm | Χαμηλή απώλεια Sm | Τυποποιημένο χιλ. | Χαμηλή απώλεια χιλ. | |
| Απώλεια εισαγωγής | Χαρακτηριστικός (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Μέγιστος (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Επιστροφής απώλεια (DB) | ≥60 για APC (στιλβωτική ουσία 8 γωνίας) |
≥20 για το PC | |||
| ≥50 για το PC | — | ||||
| Αρσενικό/θηλυκό (DB) | Αρσενικό: με τις καρφίτσες, θηλυκό: χωρίς καρφίτσες | ||||
| Εκτατή δύναμη (DB) | ≤0.3 (ανώτατο 66N) | ||||
| Δόνηση (DB) | ≤0.3 (10-55Hz) | ||||
| Θερμικός κύκλος (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Γεωμετρική παράμετρος του τέλους τουπροσώπου:
| Στοιχείο | Προδιαγραφή | ||||
| SM | ΚΚ | ||||
| RX (χιλ.) | Λ. 2000 | ||||
| RY (χιλ.) | Λ. 5 | ||||
| Ύψος ινών (NM) | 1000-3500 | ||||
| Μέγιστη διαφορά. Ύψος όλα (NM) | MAX: 500 | ||||
| Μέγιστη διαφορά. Ύψος adj (NM) | MAX: 300 | ||||
| Γωνία Χ-άξονα (°) | -0.2 ~ 0,2 | ||||
| Γωνία Υ-άξονα (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Εμβύθιση πυρήνων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | -100 ~ 200 | |||
Διαταγή των πληροφοριών:
| MPO | - ΧΧ | - ΧΧ | - ΧΧ | - Χ | - ΧΧ | - Χ | - ΧΧ |
| Α1: G657A1 A2: G657A2 Μ3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
ΓΦ: MPO το /MPO (θηλυκό στο θηλυκό) MF: MPO/MPO (αρσενικό σε ένα θηλυκό) ΚΚ: MPO/MPO (αρσενικό στο αρσενικό) |
Λ: Χαμηλή απώλεια Β: Τυποποιημένη απώλεια |
12:1×12 πυρήνας 48:4×12 πυρήνας 72:6×12 πυρήνας 96:8×12 πυρήνας |
Α: Μέσω-τύπος TIA568 Β: TIA568 αντίστροφος τύπος Γ: Διαγώνιος-τύπος TIA568 |
5M 50M |
|
| Τύπος γένους | Χρώμα κατοικίας | Ferrule | Πρότυπα απώλειας συνδετήρων | Πυρήνες ινών | Πολικότητα | Μήκος ινών |
LC κληρονομιά που διατάζει τις πληροφορίες:
| Τέλος συνδετήρων | Τρόπος | Διαμόρφωση καλωδίων | Χρώμα καλωδίων | Διάμετρος καλωδίων | Μήκος καλωδίων (μ) | ||||
| LC σε LC | 9 | OS1/OS2 | Δ | Διπλός | Υ | Κίτρινος | 2.4mm | 1 | |
| 7A1 | G.657A1 | Ο ΔΡ | Διπλή μετώπη | Α | Aqua | 3.0mm | 2 | ||
| 7A2 | G.657A2 | DP | Διπλή ολομέλεια | Π | Πορφυρός | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 |
|||||||
Εφαρμογή σκοινιού μπαλωμάτων ινών MPO:
Συμμόρφωση προτύπων Geehe:
