Λεπτομέρειες:
|
| Πρότυπο όνομα: | Οπτικό σκοινί μπαλωμάτων MTP MPO | Τρόπος ινών: | OM4 50/125μm |
|---|---|---|---|
| Διάμετρος καλωδίων: | 3.0MM | Τύπος συνδετήρων: | MTP (ελίτ), MPO (ελίτ) |
| Χρώμα σακακιών: | Ροδανιλίνης/μπεζ/Aqua/πράσινος/κίτρινος, κόκκινος, κ.λπ. | Μήκος κύματος: | 850/1300nm |
| Μήκος ινών: | 1m, 3m, 5m ή cOem | Ελάχιστη ακτίνα κάμψεων: | 7.5mm |
| Εκτατό φορτίο εγκατάστασης: | 100 Ν | απόσταση 40/100G Ethernet: | 150m σε 850nm |
| Επισημαίνω: | Σκοινί μπαλωμάτων OM4 Mpo,σκοινί μπαλωμάτων 10Gbs MPO,καλώδιο οπτικών ινών mpo 10Gbs |
||

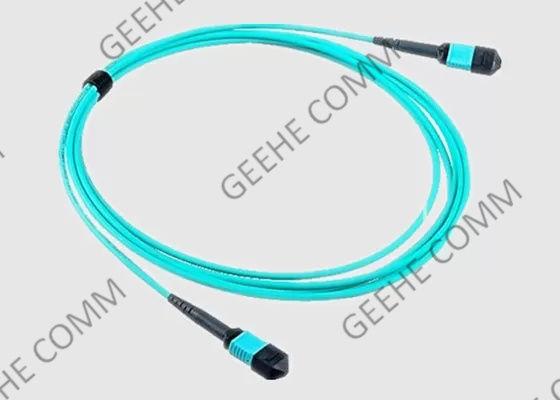

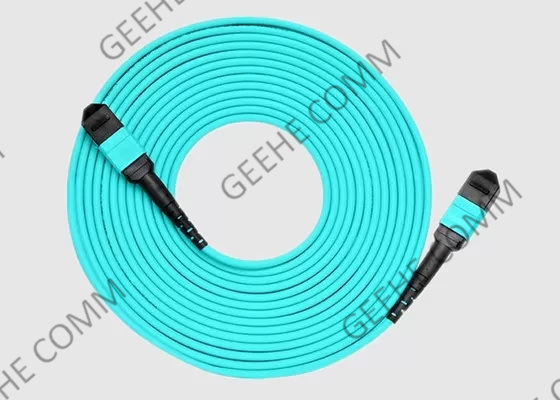

Πολυ τρόπος OM3 OM4 Aqua 10Gbs οπτικό σκοινί μπαλωμάτων 12 - 24 ινών MTP MPO
Βασικές πληροφορίες:
12- και 24 καλώδια κορμών πολλαπλού τρόπου ινών Mpo με ολομέλεια-εκτιμημένα τα OFNP σακάκια απλοποιούν τις συνδέσεις και μειώνουν το χρόνο εγκαταστάσεων με το τρέξιμο 12 ινών σε ένα καλώδιο.
Τα σκοινιά μπαλωμάτων ινών MPO του Geehe εκτός από το διάστημα για τη μόνιμη μετάδοση εγκαταστάσεων και στοιχείων ραδιοφωνικής μετάδοσης AV για τη σύνδεση ράφι--ραφιών, πλαίσια MTP τοποθετούν, κιβώτια ανεμιστήρων έξω, και συνημμένα ραφιών ανεμιστήρων έξω.
Το οπτικό σκοινί μπαλωμάτων είναι διαθέσιμο σε ποικίλα μήκη, όπως 1m, 1.5m, 2m, 3m, 4m, 5m 300M, διαφορετικός τύπος οπτικής ίνας διαθέσιμος (G.652D, G.657, OM1, OM2, OM3 ή OM4, OM5).
Features&Benefits:
Προδιαγραφές και παράμετρος:
Οπτική απόδοση καλωδίων ινών MPO:
| Συνδετήρας MPO | Τυποποιημένο Sm | Χαμηλή απώλεια Sm | Τυποποιημένο χιλ. | Χαμηλή απώλεια χιλ. | |
| Απώλεια εισαγωγής | Χαρακτηριστικός (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Μέγιστος (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Επιστροφής απώλεια (DB) | ≥60 για APC (στιλβωτική ουσία 8 γωνίας) |
≥20 για το PC | |||
| ≥50 για το PC | — | ||||
| Αρσενικό/θηλυκό (DB) | Αρσενικό: με τις καρφίτσες, θηλυκό: χωρίς καρφίτσες | ||||
| Εκτατή δύναμη (DB) | ≤0.3 (ανώτατο 66N) | ||||
| Δόνηση (DB) | ≤0.3 (10-55Hz) | ||||
| Θερμικός κύκλος (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Γεωμετρική παράμετρος του τέλους τουπροσώπου:
| Στοιχείο | Προδιαγραφή | ||||
| SM | ΚΚ | ||||
| RX (χιλ.) | Λ. 2000 | ||||
| RY (χιλ.) | Λ. 5 | ||||
| Ύψος ινών (NM) | 1000-3500 | ||||
| Μέγιστη διαφορά. Ύψος όλα (NM) | MAX: 500 | ||||
| Μέγιστη διαφορά. Ύψος adj (NM) | MAX: 300 | ||||
| Γωνία Χ-άξονα (°) | -0.2 ~ 0,2 | ||||
| Γωνία Υ-άξονα (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Εμβύθιση πυρήνων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | -100 ~ 200 | |||
Διαταγή των πληροφοριών:
| MPO | - ΧΧ | - ΧΧ | - ΧΧ | - Χ | - ΧΧ | - Χ | - ΧΧ |
| Α1: G657A1 A2: G657A2 Μ3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
ΓΦ: MPO το /MPO (θηλυκό στο θηλυκό) MF: MPO/MPO (αρσενικό σε ένα θηλυκό) ΚΚ: MPO/MPO (αρσενικό στο αρσενικό) |
Λ: Χαμηλή απώλεια Β: Τυποποιημένη απώλεια |
12:1×12 πυρήνας 48:4×12 πυρήνας 72:6×12 πυρήνας 96:8×12 πυρήνας |
Α: Μέσω-τύπος TIA568 Β: TIA568 αντίστροφος τύπος Γ: Διαγώνιος-τύπος TIA568 |
5M 50M |
|
| Τύπος γένους | Χρώμα κατοικίας | Ferrule | Πρότυπα απώλειας συνδετήρων | Πυρήνες ινών | Πολικότητα | Μήκος ινών |
Εφαρμογή σκοινιού μπαλωμάτων ινών MPO:
Συμμόρφωση προτύπων Geehe:
