Λεπτομέρειες:
|
| Όνομα ενότητας: | Οπτικός WDM συζευκτήρας με το συνδετήρα Sc | τύπος λιμένων: | 1×48 |
|---|---|---|---|
| Τύπος ινών: | Ίνα ΠΡΩΘΥΠΟΥΡΓΟΥ Panda | Σακάκι: | 250um ή 900nm ή άλλα |
| Συνδετήρες: | Με τους συνδετήρες LC UPC | Μήκος πλεξίδων: | 1M, 1.5M ή προσαρμοσμένος |
| Κοινός λιμένας περασμάτων: | PM980 ή PM1550 | Κανάλι επιλογής: | 4, 8, 16, 18 κανάλια |
| Λειτουργούν μήκος κύματος: | 980~1620 NM | Συσκευασία: | Μίνι συσκευασία, συσκευασία ενότητας, συσκευασία πλαισίων |
| Επισημαίνω: | Πολλαπλού τρόπου WDM οπτικών ινών συζευκτήρας,WDM οπτικών ινών με το συνδετήρα Sc,SGS WDM οπτικών ινών συζευκτήρας |
||

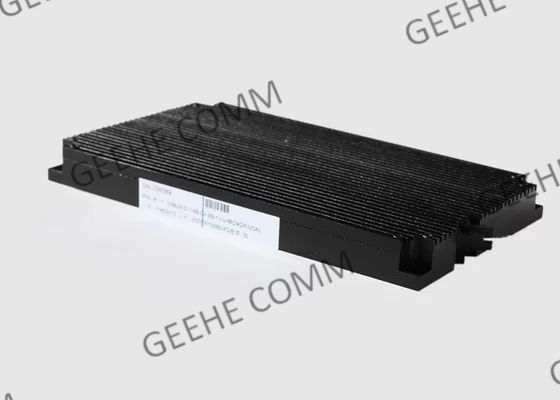

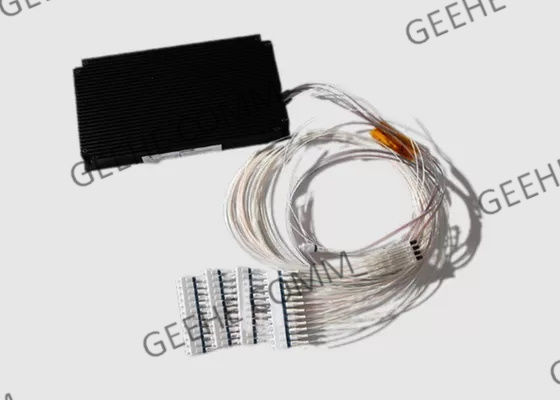

Εγκεκριμένος SGS WDM δεκτών EFDA πολλαπλού τρόπου οπτικός συζευκτήρας με το συνδετήρα Sc
Βασικές πληροφορίες:
Ο λιωμένος συζευκτήρας ανεμιστήρων έξω χτίζεται με τη χρησιμοποίηση της λιωμένης δικωνικής μυτερής τεχνολογίας (FBT). Μπορεί να χρησιμοποιηθεί για να χωρίσει το σήμα εισαγωγής στις διάφορες αναλογίες με τη χαμηλή απώλεια εισαγωγής.
Λιωμένες WDM ενότητες: Λιωμένο WDM που χρησιμοποιήθηκε στους ενισχυτές οπτικής ίνας, όπως 980/1550nm, 1480/1550nm, 980/1060nm ελίωσε WDM
Λιωμένη WDM ενότητα που χρησιμοποιείται στα συστήματα αμφίδρομων ή οπτικών επικοινωνιών CWDM, όπως WDM 1310/1550nm η ενότητα.
Οι συνδετήρες είναι διαθέσιμοι: LC-UPC, LC-APC, LC-PC, SC-UPC, SC-APC, SC-PC, FC-UPC, FC-APC, FC-PC, ST-UPC Κ.ΛΠ.
WDM Benefit&Features FBT:
* Υψηλή απομόνωση καναλιών
* Υψηλές ομοιομορφία και αξιοπιστία
* Χαμηλή απώλεια εισαγωγής και επιστροφής
* Εξαιρετικά σταθερός και αξιόπιστος
* Τραχιά, περιβαλλοντικά σταθερή συσκευασία
* Προσαρμογή που υποστηρίζεται
Πιστοποίηση και συμμόρφωση:
* GR-1209-ΠΥΡΗΝΑΣ Απαιτήσεις για τα παθητικά οπτικά συστατικά
* GR-1221-ΠΥΡΗΝΑΣ Απαιτήσεις διαβεβαίωσης αξιοπιστίας για τα παθητικά οπτικά συστατικά
* GR-326-ΠΥΡΗΝΑΣ Απαιτήσεις για τις single-mode οπτικές συνελεύσεις αλτών άμμου συνδετήρων
* Tia-604 Πρότυπα interpretability συνδετήρων οπτικών ινών
* ROHS Οδηγία για τον περιορισμό των επικίνδυνων ουσιών
WDM εφαρμογές:
* FTTX
* Παθητικά οπτικά δίκτυα (PON)
* Ψηφιακά, υβριδικά τηλεοπτικά συστήματα
* Συνδέσεις CATV & αισθητήρες ινών
* Μεγάλης απόστασης τηλεπικοινωνίες
* Διανομές του /PON πρόσβασης
* Datacenter
Παράμετροι τεχνολογίας Specifications&:
| Τύπος ινών (DB) | Corning HI1060flex ή OFS BF05635-02 | SMF-28e | |||||||
| Λειτουργούν μήκος κύματος (NM) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Λειτουργούν εύρος ζώνης (NM) | ±10/20 | ±15 | ±15 | ||||||
| Βαθμός | Π | Α | Π | Α | Π | Α | Π | Α | |
| Απώλεια εισαγωγής (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Απομόνωση (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Κατευθυντικότητα (DB) | ≥55 | ||||||||
| Λειτουργούσα θερμοκρασία (℃) | -40 ~ +85 | ||||||||
* Η ανωτέρω προδιαγραφή αποκλείει το συνδετήρα
* Άλλη προδιαγραφή μπορεί να γίνει στον πελάτη απαιτεί
Διαταγή των πληροφοριών:
| WDM- | Ν | ΧΧ | ΧΧ | Χ | ΧΧ | ΧΧ | Χ | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m Χ: προσαρμογή |
ίνα 25:250μM χαλαρή ίνα 20 09:900μM: καλώδιο 2mm 30: καλώδιο 3mm |
Sc: SC/UPC SA: SC/APC ...... 00: Κανένας συνδετήρας |
Α: Α Β: Β Γ: Γ |
|||||
| Βαθμός | Μήκος κύματος λειτουργίας | Τύπος ινών | Μήκος ινών | Τύπος πλεξίδων | Συνδέστε τον τύπο | Διάσταση | ||||
Υπηρεσία Geehe Comm Wuhan:
-- Συνεχής βελτίωση αποδοχή των νέων προκλήσεων
-- Καινοτόμες νέες διαδικασίες, και δημιουργία των νέων προϊόντων προς όφελος των πελατών μας
-- Ελεύθερα δείγματα για τη δοκιμή
-- Η επιθεώρηση εργοστασίων, δέχεται επίσης ότι ο τρίτος επιθεωρεί
-- Νεώτερη ομάδα
-- 15 σταθεροί προμηθευτές ετών, η ημερομηνία παράδοσης μπορούν να εγγυηθούν
