Λεπτομέρειες:
|
| Όνομα ενότητας: | Λιωμένοι WDM συζευκτήρες ενότητας | Διαμόρφωση λιμένων: | 1 X 2 |
|---|---|---|---|
| Κεντρικό μήκος κύματος: | 1550nm | Εύρος ζώνης: | ±20nm |
| Αναλογία εξάλειψης πόλωσης: | ≥ 17dB | Τύπος ινών: | Ίνα ΠΡΩΘΥΠΟΥΡΓΟΥ Panda όλοι οι λιμένες ή ίνα SM |
| Κοινός λιμένας περασμάτων: | PM980 ή PM1550 | Κανάλι επιλογής: | 4, 8, 16, 18 κανάλια |
| Λειτουργούν μήκος κύματος: | 980~1620 NM | Συσκευασία: | Μίνι συσκευασία, συσκευασία ενότητας, συσκευασία πλαισίων |
| Επισημαίνω: | 155nm συζευκτήρας ινών μ.μ.,50/50 συζευκτήρας ινών μ.μ.,155nm πόλωση που διατηρεί το συζευκτήρα |
||

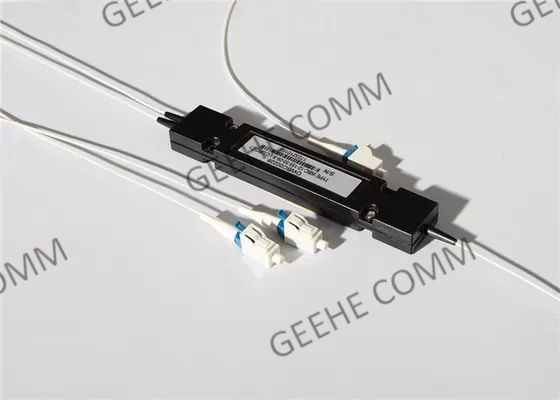

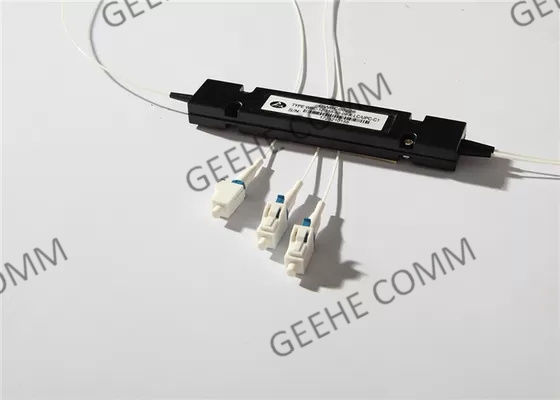

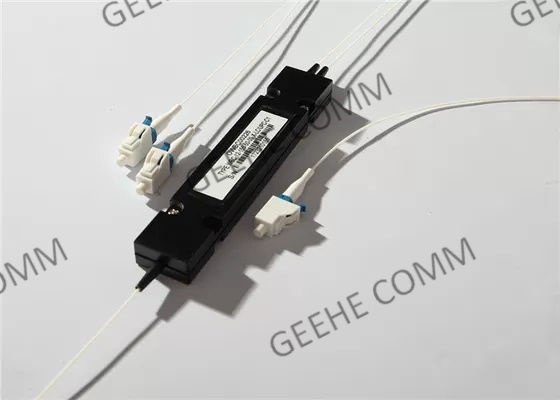

Πόλωση τρόπου 1×2 155nm 50:50 ενιαία που διατηρεί το συζευκτήρα φίλτρων
Βασικές πληροφορίες:
Η πόλωση που διατηρεί τους συζευκτήρες (PMC) συνδυάζει ή χώρισε το εισερχόμενο φως και διατηρεί τα κράτη πόλωσής τους στους λιμένες παραγωγής.
Δύο τύποι συζευκτήρων ΠΡΩΘΥΠΟΥΡΓΟΥ είναι διαθέσιμα, μικρο-οπτικά μικρά εξαρτήματα που βασίζονται ή ο ΠΡΩΘΥΠΟΥΡΓΟΣ ελίωσε ίνα-βασισμένος στον. Οι συζευκτήρες ΠΡΩΘΥΠΟΥΡΓΟΥ έχουν τα κεντρικά μήκη κύματος σε 1310nm, 1550nm, ή 1064nm. Οι αναλογίες συζεύξεών τους μπορούν να διευκρινιστούν με την υψηλή ακρίβεια. Δύο διαμορφώσεις, 1x2 ή 2x2, είναι διαθέσιμες.
Διασπασμένο δελτίο τροφίμων φίλτρων πόλωση-διατήρησης Geehe: 1:99,2:98,5:95,10:90,50:50,1:99,2:98,5:95,10:90,50:50.
WDM Benefit&Features FBT:
Πιστοποίηση και συμμόρφωση:
GR-1209-ΠΥΡΗΝΑΣ Απαιτήσεις για τα παθητικά οπτικά συστατικά
GR-1221-ΠΥΡΗΝΑΣ Απαιτήσεις διαβεβαίωσης αξιοπιστίας για τα παθητικά οπτικά συστατικά
GR-326-ΠΥΡΗΝΑΣ Απαιτήσεις για τις single-mode οπτικές συνελεύσεις αλτών άμμου συνδετήρων
Tia-604 Πρότυπα interpretability συνδετήρων οπτικών ινών
ROHS Οδηγία για τον περιορισμό των επικίνδυνων ουσιών
WDM εφαρμογές:
-- FTTX
-- Παθητικά οπτικά δίκτυα (PON)
-- Ψηφιακά, υβριδικά τηλεοπτικά συστήματα
-- Συνδέσεις CATV & αισθητήρες ινών
-- Μεγάλης απόστασης τηλεπικοινωνίες
-- Διανομές του /PON πρόσβασης
Παράμετροι τεχνολογίας Specifications&:
| Παράμετρος | Π | Α | |||||||||
| Λειτουργούν μήκος κύματος | 1480/1550nm | ||||||||||
| Απώλεια εισαγωγής (μέγιστο) (DB) | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | |
| 21/0.8 | 18/0.8 | 14.2/0.9 | 11.2/1.1 | 3.6 | 22/1.0 | 18.5/1.0 | 14.8/1.1 | 11.8/1.3 | 4.0 | ||
| Max.Uniformity (DB) | 0,8 | ||||||||||
| Mini.Extinction αναλογία (DB) | 20 | 18 | |||||||||
| Οπτική επιστροφής απώλεια (DB) | ≥50 | ||||||||||
| Χειρισμός δύναμης (MW) | 500 | ||||||||||
| Λειτουργούσα θερμοκρασία (℃) | -10~+75 | ||||||||||
| Θερμοκρασία αποθήκευσης (℃) | -40~+85 | ||||||||||
| Τύπος ινών | Ίνα ΠΡΩΘΥΠΟΥΡΓΟΥ Panda | ||||||||||
| Διαστάσεις συσκευασίας (χιλ.) | Φ3 Χ L35 Ή Φ3 Χ L48 | ||||||||||
* Η ανωτέρω προδιαγραφή αποκλείει το συνδετήρα
* Άλλη προδιαγραφή μπορεί να γίνει στον πελάτη απαιτεί
Διαταγή των πληροφοριών:
| PMC | - Χ | - X2 | - ΧΧ | - ΧΧ | - Χ | - ΧΧ | - ΧΧ | Χ |
| Π: Ασφάλιστρο Α: Βαθμολογήστε το Α Χ: Κατόπιν αιτήσεως |
12:1x2 22:2x2 |
55:1550nm ΧΧ: κατόπιν αιτήσεως |
01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 μ Χ: κατόπιν αιτήσεως |
ίνα 09:900μM 25:250μM χαλαρή ίνα 光缆 20:2mm 光缆 30:3mm |
Sc: SC/UPC SA: SC/APC 00: κανένας συνδετήρας | Α: Α Β: Β Γ: Γ |
|
| Βαθμός | Αριθμός λιμένων | Λειτουργούν μήκος κύματος | Αναλογία συζεύξεων | Μήκος ινών | Τύπος ινών | Συνδέστε τον τύπο | Διάσταση |
