Λεπτομέρειες:
|
| Όνομα ενότητας: | WDM στη οπτική επικοινωνία | τύπος λιμένων: | 1×2 |
|---|---|---|---|
| Τύπος ινών: | Ίνα ΠΡΩΘΥΠΟΥΡΓΟΥ Panda | Σακάκι: | 250um ή 900nm ή άλλα |
| Συνδετήρες: | Με τους συνδετήρες LC UPC | Μήκος πλεξίδων: | 1M, 1.5M ή προσαρμοσμένος |
| Κοινός λιμένας περασμάτων: | PM980 ή PM1550 | Κανάλι επιλογής: | 4, 8, 16, 18 κανάλια |
| Λειτουργούν μήκος κύματος: | 980~1620 NM | Συσκευασία: | Μίνι συσκευασία, συσκευασία ενότητας, συσκευασία πλαισίων |
| Επισημαίνω: | 1×2 WDM συζευκτήρας,1550nm WDM συζευκτήρας,1550nm wdm πολυδιαυλωτής |
||

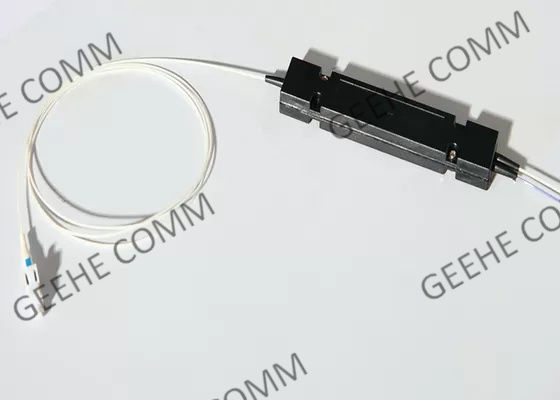

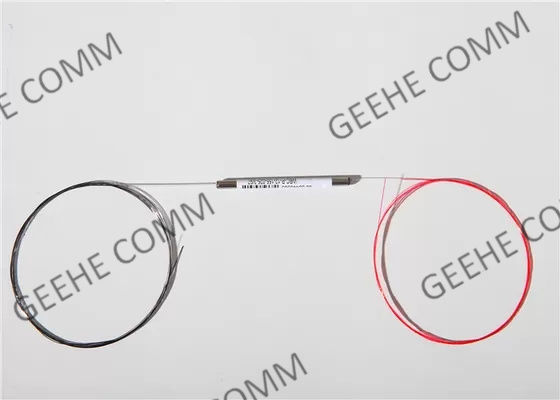

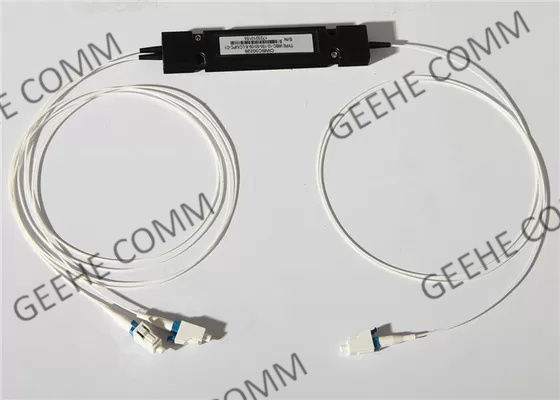

Ενιαίος τρόπος 1310/1550nm υψηλής δύναμης WDM ινών ΠΡΩΘΥΠΟΥΡΓΟΎ ίνα 1× 2 λιωμένος συζευκτήρας
Βασικές πληροφορίες:
WDM ο συζευκτήρας, επίσης γνωστός ως μήκος κύματος-εξαρτώμενο συνδυαστή συζευκτήρων ή μήκους κύματος/θραύστης, είναι ένα λιώνω-ίνα-βασισμένο παθητικό οπτικό συστατικό στο οποίο δύο εισαγωγές στα μήκη κύματος 1310nm και 1550nm από τους δύο εισαγμένους λιμένες συνδυάζονται σε έναν λιμένα παραγωγής. Αφ' ετέρου, εάν αυτά τα δύο σήματα εγχέονται στον ίδιο λιμένα εισαγωγής, θα χώριζαν έξω στα δύο αποτελέσματα.
Αυτός ο Singlemode πολυδιαυλωτής τμήματος μήκους κύματος (WDM) 1310/1550nm, 1480/1550nm, 1X2, ή 2X2 συνδυάζει ή χωρίζει το φως στα διαφορετικά μήκη κύματος. Προσφέρουν την πολύ χαμηλή απώλεια εισαγωγής, τη χαμηλή εξάρτηση πόλωσης, την υψηλή απομόνωση, και την άριστη περιβαλλοντική σταθερότητα. Αυτά τα συστατικά έχουν χρησιμοποιηθεί εκτενώς σε EDFA, CATV, WDM τα δίκτυα, και την ενοργάνωση οπτικών ινών.
WDM Benefit&Features FBT:
Πιστοποίηση και συμμόρφωση:
* GR-1209-ΠΥΡΗΝΑΣ Απαιτήσεις για τα παθητικά οπτικά συστατικά
* GR-1221-ΠΥΡΗΝΑΣ Απαιτήσεις διαβεβαίωσης αξιοπιστίας για τα παθητικά οπτικά συστατικά
* GR-326-ΠΥΡΗΝΑΣ Απαιτήσεις για τις single-mode οπτικές συνελεύσεις αλτών άμμου συνδετήρων
* Tia-604 Πρότυπα interpretability συνδετήρων οπτικών ινών
* ROHS Οδηγία για τον περιορισμό των επικίνδυνων ουσιών
WDM εφαρμογές:
* FTTX
* Παθητικά οπτικά δίκτυα (PON)
* Ψηφιακά, υβριδικά τηλεοπτικά συστήματα
* Συνδέσεις CATV & αισθητήρες ινών
* Μεγάλης απόστασης τηλεπικοινωνίες
* Διανομές του /PON πρόσβασης
* LAN/WAN/Metro
Παράμετροι τεχνολογίας Specifications&:
| Τύπος ινών (DB) | Corning HI1060flex ή OFS BF05635-02 | SMF-28e | |||||||
| Λειτουργούν μήκος κύματος (NM) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Λειτουργούν εύρος ζώνης (NM) | ±10/20 | ±15 | ±15 | ||||||
| Βαθμός | Π | Α | Π | Α | Π | Α | Π | Α | |
| Απώλεια εισαγωγής (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Απομόνωση (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Κατευθυντικότητα (DB) | ≥55 | ||||||||
| Λειτουργούσα θερμοκρασία (℃) | -40 ~ +85 | ||||||||
* Η ανωτέρω προδιαγραφή αποκλείει το συνδετήρα
* Άλλη προδιαγραφή μπορεί να γίνει στον πελάτη απαιτεί
Διαταγή των πληροφοριών:
| WDM- | Ν | ΧΧ | ΧΧ | Χ | ΧΧ | ΧΧ | Χ | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m Χ: προσαρμογή |
ίνα 25:250μM χαλαρή ίνα 20 09:900μM: καλώδιο 2mm 30: καλώδιο 3mm |
Sc: SC/UPC SA: SC/APC ...... 00: Κανένας συνδετήρας |
Α: Α Β: Β Γ: Γ |
|||||
| Βαθμός | Μήκος κύματος λειτουργίας | Τύπος ινών | Μήκος ινών | Τύπος πλεξίδων | Συνδέστε τον τύπο | Διάσταση | ||||
