Λεπτομέρειες:
|
| Όνομα ενότητας: | WDM στη οπτική επικοινωνία | τύπος λιμένων: | 2×4 |
|---|---|---|---|
| Τύπος ινών: | Ίνα ΠΡΩΘΥΠΟΥΡΓΟΥ Panda | Σακάκι: | 250um ή 900nm ή άλλα |
| Συνδετήρες: | Με τους συνδετήρες LC UPC | Μήκος πλεξίδων: | 1M, 1.5M ή προσαρμοσμένος |
| Κοινός λιμένας περασμάτων: | PM980 ή PM1550 | Κανάλι επιλογής: | 4, 8, 16, 18 κανάλια |
| Λειτουργούν μήκος κύματος: | 980~1620 NM | Συσκευασία: | Μίνι συσκευασία, συσκευασία ενότητας, συσκευασία πλαισίων |
| Επισημαίνω: | 1480nm WDM οπτικών ινών,1480nm WDM ενότητα,1480nm πολυδιαυλωτής τμήματος κυμάτων |
||

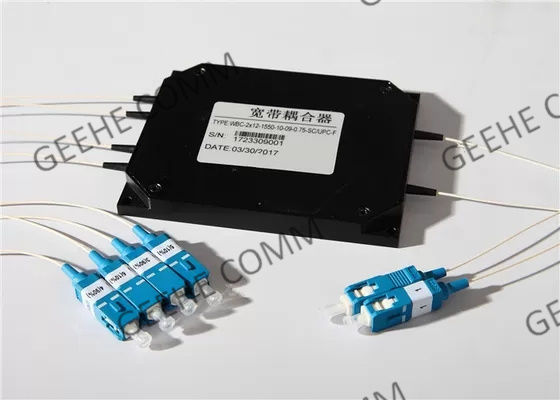

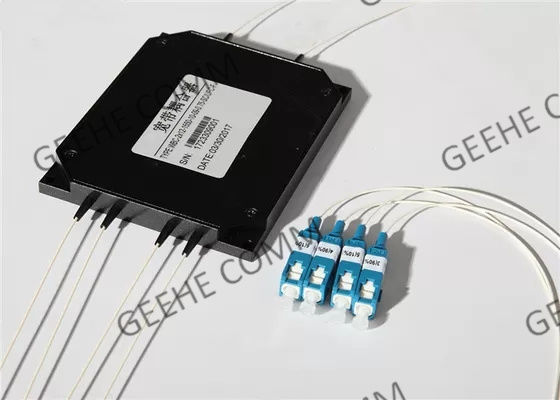

Η υψηλή κατευθυντικότητα 2 × 4 ανεμιστήρας έξω 1480/1550nm ελίωσε WDM την ενότητα με το συνδετήρα LC
Βασικές πληροφορίες:
2 × 4 ενιαίος λιωμένος τρόπος συζευκτήρας ανεμιστήρων έξω χτίζονται με τη χρησιμοποίηση της λιωμένης δικωνικής μυτερής τεχνολογίας (FBT). Μπορεί να χρησιμοποιηθεί για να χωρίσει το σήμα εισαγωγής στις διάφορες αναλογίες με τη χαμηλή απώλεια εισαγωγής.
Μπορείτε να επιλέξετε δύο κύριους τύπους λιωμένων WDM ενοτήτων: Λιωμένο WDM που χρησιμοποιήθηκε στους ενισχυτές οπτικής ίνας, όπως 980/1550nm, 1480/1550nm, 980/1060nm ελίωσε WDM Λιωμένη WDM ενότητα που χρησιμοποιείται στα συστήματα αμφίδρομων ή οπτικών επικοινωνιών CWDM, όπως WDM 1310/1550nm η ενότητα.
Οι συνδετήρες είναι διαθέσιμοι: LC-UPC, LC-APC, LC-PC, SC-UPC, SC-APC, SC-PC, FC-UPC, FC-APC, FC-PC, ST-UPC Κ.ΛΠ.
WDM Benefit&Features FBT:
* Διάφορη αναλογία συζεύξεων
* Υψηλή απομόνωση καναλιών
* Υψηλές ομοιομορφία και αξιοπιστία
* Χαμηλή απώλεια εισαγωγής και επιστροφής
* Εξαιρετικά σταθερός και αξιόπιστος
* Προσαρμογή που υποστηρίζεται
Πιστοποίηση και συμμόρφωση:
* GR-1209-ΠΥΡΗΝΑΣ Απαιτήσεις για τα παθητικά οπτικά συστατικά
* GR-1221-ΠΥΡΗΝΑΣ Απαιτήσεις διαβεβαίωσης αξιοπιστίας για τα παθητικά οπτικά συστατικά
* GR-326-ΠΥΡΗΝΑΣ Απαιτήσεις για τις single-mode οπτικές συνελεύσεις αλτών άμμου συνδετήρων
* Tia-604 Πρότυπα interpretability συνδετήρων οπτικών ινών
* ROHS Οδηγία για τον περιορισμό των επικίνδυνων ουσιών
WDM εφαρμογές:
* FTTX
* Παθητικά οπτικά δίκτυα (PON)
* Ψηφιακά, υβριδικά τηλεοπτικά συστήματα
* Συνδέσεις CATV & αισθητήρες ινών
* Μεγάλης απόστασης τηλεπικοινωνίες
* Διανομές του /PON πρόσβασης
* LAN/WAN/Metro
* Datacenter
Παράμετροι τεχνολογίας Specifications&:
| Τύπος ινών (DB) | Corning HI1060flex ή OFS BF05635-02 | SMF-28e | |||||||
| Λειτουργούν μήκος κύματος (NM) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Λειτουργούν εύρος ζώνης (NM) | ±10/20 | ±15 | ±15 | ||||||
| Βαθμός | Π | Α | Π | Α | Π | Α | Π | Α | |
| Απώλεια εισαγωγής (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Απομόνωση (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Κατευθυντικότητα (DB) | ≥55 | ||||||||
| Λειτουργούσα θερμοκρασία (℃) | -40 ~ +85 | ||||||||
* Η ανωτέρω προδιαγραφή αποκλείει το συνδετήρα
* Άλλη προδιαγραφή μπορεί να γίνει στον πελάτη απαιτεί
Διαταγή των πληροφοριών:
| WDM- | Ν | ΧΧ | ΧΧ | Χ | ΧΧ | ΧΧ | Χ | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m Χ: προσαρμογή |
ίνα 25:250μM χαλαρή ίνα 20 09:900μM: καλώδιο 2mm 30: καλώδιο 3mm |
Sc: SC/UPC SA: SC/APC ...... 00: Κανένας συνδετήρας |
Α: Α Β: Β Γ: Γ |
|||||
| Βαθμός | Μήκος κύματος λειτουργίας | Τύπος ινών | Μήκος ινών | Τύπος πλεξίδων | Συνδέστε τον τύπο | Διάσταση | ||||
