Λεπτομέρειες:
|
| Πρότυπο όνομα: | Mpo-MPO πολλαπλού τρόπου καλώδια 8-ινών | Πυρήνας ινών: | πυρήνας 8, πυρήνας 12 ή πυρήνας 24 |
|---|---|---|---|
| Διάμετρος καλωδίων: | Ο κορμός ανώτατο OD 24 πυρήνες 4,5 ± 0.3mm Patchlead ανώτατο OD 24 καλωδίων μικροϋπολογιστών αφαιρεί | Τύπος συνδετήρων: | MPO στο ντούμπλεξ LC UPC |
| Χρώμα σακακιών: | Aqua/πράσινος/κίτρινος, κ.λπ. | Υλικό σακακιών ινών: | Μετώπη (OFNR), ολομέλεια (OFNP), LSZH |
| Μόνωση: | Ολομέλεια, μετώπη | Τύπος ινών: | Τρόπος Mulit (OM3, OM4, OM5 είναι προαιρετικό) |
| Πολωνικός τύπος: | UPC στο UPC | Μήκη συνελεύσεων καλωδίων: | 1 έως 150 μέτρο |
| Επισημαίνω: | 144 καλώδιο ινών ινών MPO,καλώδιο ινών 100G MPO,144 καλώδιο mpo ινών 100g |
||

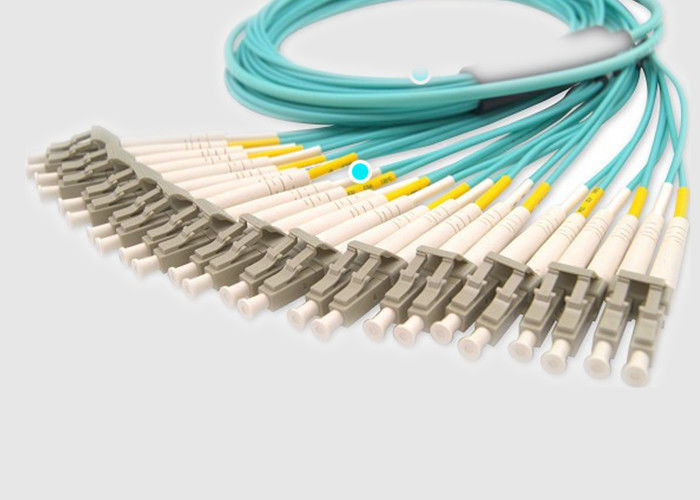

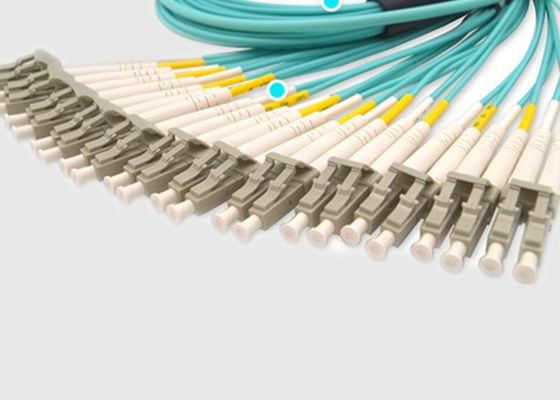

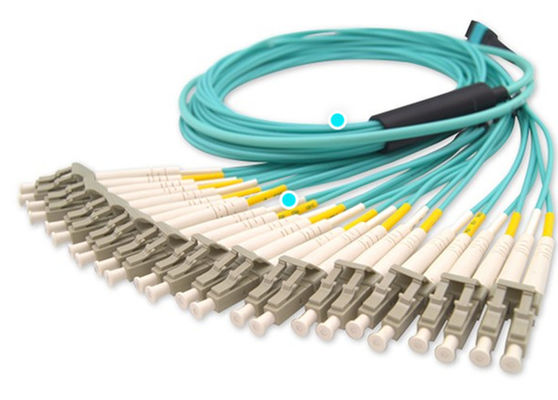

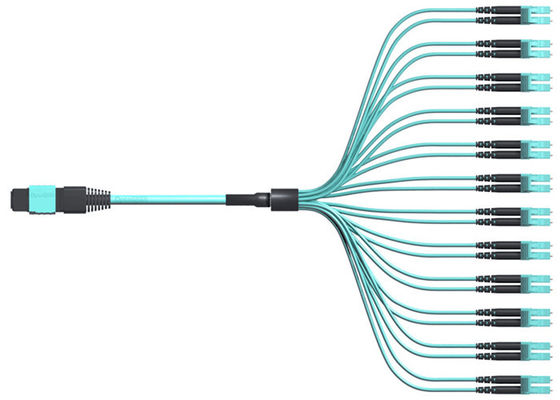

24-144 ίνες OM3 LC Dulpex 40/100G MTP/καλώδια μπαλωμάτων οπτικών ινών MPO
Το Mpo σε MPO καλώδιο πωλεί το σημείο:
MPO24xFibers Ferrule η συνέλευση καλωδίων μπορεί να χρησιμοποιηθεί με ferrules MPO 24xfibers στην ενότητα LC που παρέχει τη συμβατή υποδομή 40/100G για τα μη παράλληλα δίκτυα πρωτοκόλλων καναλιών ινών οπτικής 4/8/10/16G Ethernet/κληρονομιών.
Στις συνελεύσεις προσφέρονται κυρίως 2 τυποποιημένες παραλλαγές ως κορμούς χρησιμοποιώντας ένα διπλό σακάκι 4,5 δομή χιλ. OD MicroCable και καθώς ένα μπάλωμα οδηγεί χρησιμοποιώντας ένα ενιαίο σακάκι, δομή 3 χιλ. OD MicroCable. Το μικρό και συμπαγές μέγεθος MIcroCable είναι ιδανικό για τις εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας.
Κύρια οφέλη Features&:
Προδιαγραφές και παράμετρος:
Απόδοση οπτικών ινών:
| Συνδετήρας MPO | Τυποποιημένο Sm | Χαμηλή απώλεια Sm | Τυποποιημένο χιλ. | Χαμηλή απώλεια χιλ. | |
| Απώλεια εισαγωγής | Χαρακτηριστικός (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Μέγιστος (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Επιστροφής απώλεια (DB) | ≥60 για APC (στιλβωτική ουσία 8 γωνίας) | ≥20 για το PC | |||
| ≥50 για το PC | — | ||||
| Αρσενικό/θηλυκό (DB) | Αρσενικό: με τις καρφίτσες, θηλυκό: χωρίς καρφίτσες | ||||
| Εκτατή δύναμη (DB) | ≤0.3 (ανώτατο 66N) | ||||
| Δόνηση (DB) | ≤0.3 (10-55Hz) | ||||
| Θερμικός κύκλος (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Γεωμετρική παράμετρος του τέλους τουπροσώπου:
| Στοιχείο | Προδιαγραφή | ||||
| SM | ΚΚ | ||||
| RX (χιλ.) | Λ. 2000 | ||||
| RY (χιλ.) | Λ. 5 | ||||
| Ύψος ινών (NM) | 1000-3500 | ||||
| Μέγιστη διαφορά. Ύψος όλα (NM) | MAX: 500 | ||||
| Μέγιστη διαφορά. Ύψος adj (NM) | MAX: 300 | ||||
| Γωνία Χ-άξονα (°) | -0.2 ~ 0,2 | ||||
| Γωνία Υ-άξονα (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 | -0.2 ~ 0,2 | |||
| Εμβύθιση πυρήνων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | -100 ~ 200 | |||
Διαταγή των πληροφοριών:
| MPO | - ΧΧ | - ΧΧ | - ΧΧ | - Χ | - ΧΧ | - Χ | - ΧΧ |
| Α1: G657A1 A2: G657A2 Μ3: OM3 M4: OM4 M5: OM5 | LZ: LSZH NP: OFNP NR: OFNR | ΓΦ: MPO το /MPO (θηλυκό στο θηλυκό) MF: MPO/MPO (αρσενικό σε ένα θηλυκό) ΚΚ: MPO/MPO (αρσενικό στο αρσενικό) | Λ: Χαμηλή απώλεια Β: Τυποποιημένη απώλεια | 12:1×12 πυρήνας 48:4×12 πυρήνας 72:6×12 πυρήνας 96:8×12 πυρήνας | Α: Μέσω-τύπος TIA568 Β: TIA568 αντίστροφος τύπος Γ: Διαγώνιος-τύπος TIA568 | 5M 50M | |
| Τύπος γένους | Χρώμα κατοικίας | Ferrule | Πρότυπα απώλειας συνδετήρων | Πυρήνες ινών | Πολικότητα | Μήκος ινών |
MPO σε MPO εφαρμογή καλωδίων:
