Λεπτομέρειες:
|
| Όνομα μοντέλου: | Καλώδιο οπτικών ινών MPO | Πυρήνας ινών: | 4, 8,12, 16, 24, 48, 72, 96 μεγέθη πυρήνων διαθέσιμα |
|---|---|---|---|
| Διάμετρος ινών: | 2,0 χιλιοστά | Τύπος σύνδεσης: | MPO, SC, SC/APC, LC, LC/APC, ST, FC, FC/APC Επιλογές σύνδεσης |
| Σακάκι: | Μπεζ/aqua/πράσινο/κίτρινο, κλπ. | Υλικό σακούλας από ίνες: | Μετώπη (OFNR), ολομέλεια (OFNP), LSZH |
| Μήκος ινών: | 1m ή ως αίτημά σας | Τύπος ίνας: | Μονή λειτουργία (OM3, OM4, OM5 είναι προαιρετικά) |
| Μήκος κύματος: | 850nm/1310nm/1550nm | Μακροπρόθεσμο φορτίο εφελκυσμού: | 50 N |
| Επισημαίνω: | καλώδιο οπτικών ινών mpo 2.0mm,καλώδιο ινών 1m MPO,Καλώδιο ινών μετωπών OFNR MPO |
||

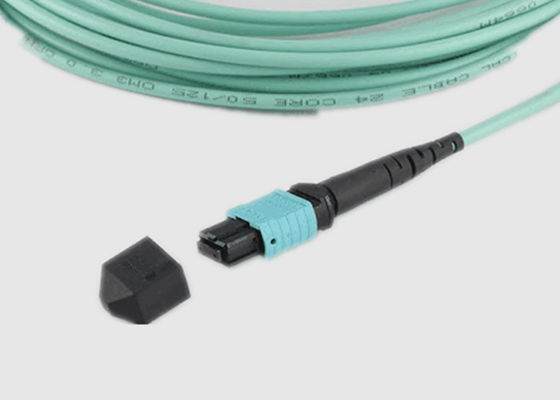

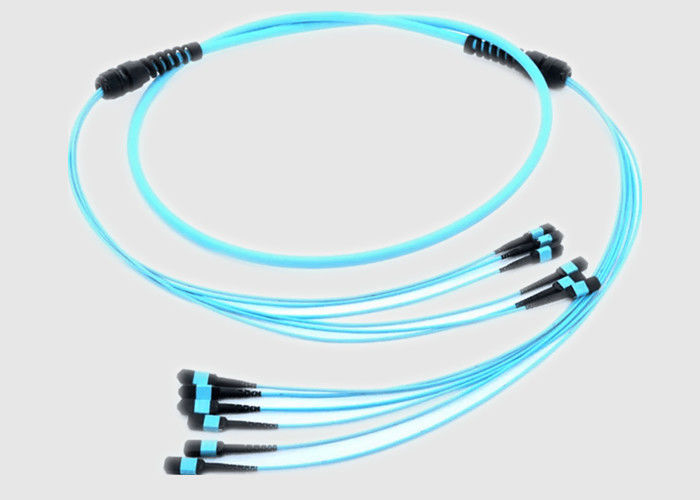

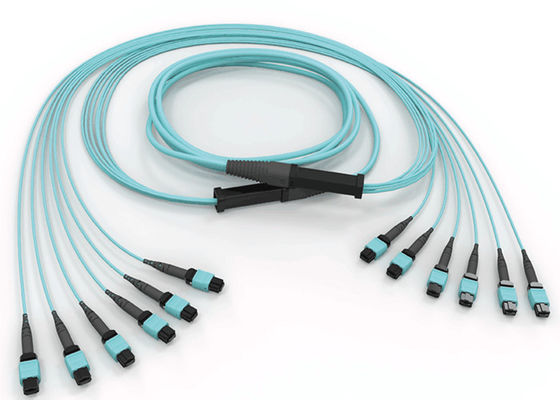

12 πυρήνες OM3 Μονότροπος Πρότυπο 2.0 mm Breakout MPO Fiber Optic Cable
Σύντομη περιγραφή:
* Διαθέσιμες επιλογές 12 και 24 ινών
* Βιομηχανικά τυποποιημένη στερέωση συνδέσμου
* Καλώδιο οπτικών ινών σε μήκος
* Δοκιμαστικές μονάδες διαθέσιμες για πρόσθετες δυνατότητες δρομολόγησης ινών
* Συγκροτήσεις καλωδίων 100% ποιότητας δοκιμασμένες πριν από την αποστολή
* Διαθέσιμες επιλογές χαμηλής ζημίας
* Πολλές κορδέλες στο εσωτερικό του στρογγυλού μπουφάν
* Διαθέσιμοι προσαρμογείς Loopback
* Τυποποιημένη διαχωριστική διαχωριστική διάσταση 2,0 mm για συνδέσμους με μία μόνο ίνα
Κύρια χαρακτηριστικά και οφέλη:
* Βιομηχανικά προδιαγεγραμμένα στερέωμα συνδέσμων
*Απλοποιεί την εφαρμογή
*Συμβατό με άλλα προεγκατεστημένα καλώδια
*MTP/MPO Διάφορα καλώδια από ίνες με προεπιλεγμένο τερματισμό
*Το οπτικό μας καλώδιο είναι διαθέσιμο σε 4, 8, 12, 16 και 24 πυρήνες
*Καλώδιο PVC ανθεκτικό στην οξείδωση και την υποβάθμιση
Προδιαγραφές και παράμετροι:
Επιδόσεις οπτικών ινών:
| Συνδέτης MPO | Τύπος Sm | Μικρή απώλεια Sm | Τυποποιημένο mm | Μικρή απώλεια | |
| Απώλεια εισαγωγής | Τυπική (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Μέγιστο ((dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Απώλεια επιστροφής (dB) | ≥ 60 για APC (8 γωνιακή γυάλωση) |
≥ 20 για PC | |||
| ≥ 50 για PC | Επικεφαλής | ||||
| Άντρας/Γυναίκα (dB) | Άντρας: με καρφιά, Γυναίκα: χωρίς καρφιά | ||||
| Δυνατότητα τέντωσης (dB) | ≤ 0,3 (μέγιστο 66N) | ||||
| Δονήσεις (dB) | ≤ 0,3 (10-55Hz) | ||||
| Θερμικός κύκλος (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 κύκλοι) | ||||
Γεωμετρική παράμετρος της τελικής όψης:
| Άρθρο | Ειδικότητα | ||||
| ΣΜ | ΜΜ | ||||
| RX(χμ) | ΜΙΝ 2000 | ||||
| RY(χμ) | ΜΙΝ 5 | ||||
| Υψόμετρος ινών (nm) | 1000-3500 | ||||
| Μέγιστη διαφορά ύψος (nm) | Μαξ: 500 | ||||
| Μέγιστη διαφορά ύψους adj (nm) | Μαξ: 300 | ||||
| Γωνία άξονα Χ (°) | -0.2 ~ 0.2 | ||||
| Γωνία άξονα Y (°) | PC: -0,2 ~ 0.2 ΑΠΚ: 7,8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| Κεντρικό βύθισμα | Α/Χ | -100 ~ 200 | |||
Πληροφορίες παραγγελίας:
| ΜΠΟ | -XX | -XX | -XX | - Χ | -XX | - Χ | -XX |
| Α1: G657A1 Α2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (από γυναίκα σε γυναίκα) ΜΠ: MPO/MPO (αρσενικό προς θηλυκό) ΜΜ: MPO/MPO (από άνδρα σε άνδρα) |
L: Μικρή απώλεια Β: Τυπική απώλεια |
121 × 12 πυρήνες 48Σημείο 4×12 72:6×12 πυρήνας 96: 8×12 πυρήνες |
Α: ΤΙΑ568 τύπου διαδρόμου Β: ΤΙΑ568 Τύπος αντίστροφος Γ: ΤΙΑ568 διασταυρούμενος τύπος |
5M έως 50 εκατ. |
|
| Τύπος φύλου | Χρώμα στερέωσης | Φερρουλή | Πρότυπο απώλειας συνδέσμου | Σώροι από ίνες | Πολικότητα | μήκος ινών |
Εφαρμογή MPO προς MTP:
* Σύνδεση συστημάτων κέντρου δεδομένων
* Τερματισμοί MPO-MPO ή MPO-Breakout
* Τερματισμός της κεφαλής σε μια ινώδη ∆ιασκήνωση
* Τερματισμός των συστημάτων ινώδους ράκα
* Σύστημα οπτικής 40G και 100G, μονάδα QSFP
