Λεπτομέρειες:
|
| Πρότυπο όνομα: | Καλώδιο οπτικών ινών MPO | Πυρήνας ινών: | 4, 8,12, 16, 24, 48, 72, 96 μεγέθη πυρήνων διαθέσιμα |
|---|---|---|---|
| Διάμετρος ινών: | 2.0mm | Τύπος συνδετήρων: | MPO, SC, SC/APC, LC, LC/APC, ST, FC, ΕΠΙΛΟΓΈΣ ΣΥΝΔΕΤΉΡΩΝ FC/APC |
| Χρώμα σακακιών: | Μπεζ/Aqua/πράσινος/κίτρινος, κ.λπ. | Υλικό σακακιών ινών: | Μετώπη (OFNR), ολομέλεια (OFNP), LSZH |
| Μήκος ινών: | 1m ή ως σας αίτημα | Τύπος ινών: | Ενιαίος τρόπος (OM3, OM4, OM5 είναι προαιρετικό) |
| Μήκος κύματος: | 850nm/1310nm/1550nm | Μακροπρόθεσμο εκτατό φορτίο: | 50 Ν |
| Επισημαίνω: | καλώδιο ινών 2.0mm MPO,mpo 12 2.0mm καλώδιο ινών,καλώδιο ξεμπλοκαρίσματος mpo 2.0mm |
||

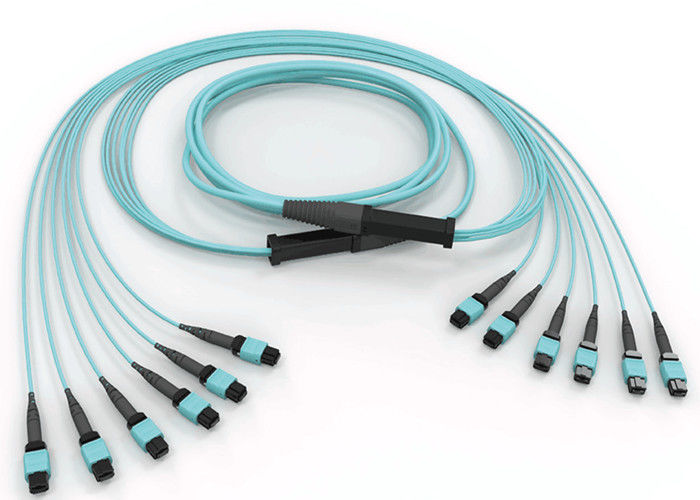

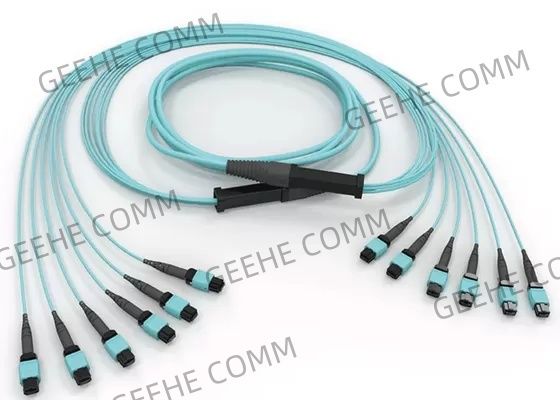

12 Single-mode τυποποιημένο 2,0 χιλ. καλώδιο οπτικών ινών ξεμπλοκαρίσματος MPO πυρήνων OM3
Συνοπτική περιγραφή:
* 12 - και 24 ινών επιλογές διαθέσιμες
* Κατοικία συνδετήρων βιομηχανικά τυποποιημένων
* Οπτικών ινών καλώδιο περικοπή--μήκους
* Μπότες διαθέσιμες για τις πρόσθετες ικανότητες δρομολόγησης ινών
* Ποιότητα συνελεύσεων 100% καλωδίων που εξετάζεται πριν από τη ναυτιλία
* Low-loss επιλογές διαθέσιμες
* Οι πολλαπλάσιες κορδέλλες συσσώρευσαν το εσωτερικό στρογγυλό σακάκι
* Προσαρμοστές Loopback διαθέσιμοι
* Τυποποιημένο furcation 2,0 χιλ. για τους ενιαίους συνδετήρες ινών
Κύρια οφέλη Features&:
* Κατοικία συνδετήρων βιομηχανικά τυποποιημένων
* Απλοποιεί την εφαρμογή
* Συμβατό σύστημα με άλλα προ-εγκατεστημένα καλώδια
* MTP/MPO χαλαρά καλώδια ινών σωλήνων προ-ολοκληρωμένα κορμός
* Το οπτικών ινών καλώδιό μας είναι διαθέσιμο σε 4, 8, 12, 16 και 24 επιλογές πυρήνων
* Καλώδιο PVC ανθεκτικό στην οξείδωση και την υποβάθμιση
Προδιαγραφές και παράμετρος:
Απόδοση οπτικών ινών:
| Συνδετήρας MPO | Τυποποιημένο Sm | Χαμηλή απώλεια Sm | Τυποποιημένο χιλ. | Χαμηλή απώλεια χιλ. | |
| Απώλεια εισαγωγής | Χαρακτηριστικός (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Μέγιστος (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Επιστροφής απώλεια (DB) | ≥60 για APC (στιλβωτική ουσία 8 γωνίας) |
≥20 για το PC | |||
| ≥50 για το PC | — | ||||
| Αρσενικό/θηλυκό (DB) | Αρσενικό: με τις καρφίτσες, θηλυκό: χωρίς καρφίτσες | ||||
| Εκτατή δύναμη (DB) | ≤0.3 (ανώτατο 66N) | ||||
| Δόνηση (DB) | ≤0.3 (10-55Hz) | ||||
| Θερμικός κύκλος (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Γεωμετρική παράμετρος του τέλους τουπροσώπου:
| Στοιχείο | Προδιαγραφή | ||||
| SM | ΚΚ | ||||
| RX (χιλ.) | Λ. 2000 | ||||
| RY (χιλ.) | Λ. 5 | ||||
| Ύψος ινών (NM) | 1000-3500 | ||||
| Μέγιστη διαφορά. Ύψος όλα (NM) | MAX: 500 | ||||
| Μέγιστη διαφορά. Ύψος adj (NM) | MAX: 300 | ||||
| Γωνία Χ-άξονα (°) | -0.2 ~ 0,2 | ||||
| Γωνία Υ-άξονα (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Εμβύθιση πυρήνων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | -100 ~ 200 | |||
Διαταγή των πληροφοριών:
| MPO | - ΧΧ | - ΧΧ | - ΧΧ | - Χ | - ΧΧ | - Χ | - ΧΧ |
| Α1: G657A1 A2: G657A2 Μ3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
ΓΦ: MPO το /MPO (θηλυκό στο θηλυκό) MF: MPO/MPO (αρσενικό σε ένα θηλυκό) ΚΚ: MPO/MPO (αρσενικό στο αρσενικό) |
Λ: Χαμηλή απώλεια Β: Τυποποιημένη απώλεια |
12:1×12 πυρήνας 48:4×12 πυρήνας 72:6×12 πυρήνας 96:8×12 πυρήνας |
Α: Μέσω-τύπος TIA568 Β: TIA568 αντίστροφος τύπος Γ: Διαγώνιος-τύπος TIA568 |
5M 50M |
|
| Τύπος γένους | Χρώμα κατοικίας | Ferrule | Πρότυπα απώλειας συνδετήρων | Πυρήνες ινών | Πολικότητα | Μήκος ινών |
MPO στην εφαρμογή MTP:
* Καλωδίωση συστημάτων κέντρων δεδομένων
* Λήξεις mpo-MPO ή MPO-ξεμπλοκαρίσματος
* Λήξη άνω άκρων σε μια ίνα «σπονδυλική στήλη»
* Λήξη των συστημάτων ραφιών ινών
* σύστημα οπτικής 40G και 100G, ενότητα QSFP
