Λεπτομέρειες:
|
| Πρότυπο όνομα: | MPO Fanout 12 LC καλώδιο ινών | Τρόπος ινών: | Ενιαίος τρόπος, πολυ τρόπος |
|---|---|---|---|
| Σακάκι OD: | 0.9mm | Τύπος συνδετήρων: | MPO σε FC |
| Χρώμα σακακιών: | Ζωηρόχρωμος: Ροδανιλίνης/μπεζ/Aqua/πράσινος/κίτρινος, κόκκινος, κ.λπ. | Μήκος κύματος: | 850/1300nm |
| Μήκος ινών: | 1m, 3m, 5m ή cOem | Ελάχιστη ακτίνα κάμψεων: | 7.5mm |
| απόσταση 10G Ethernet: | 400m σε 850nm | απόσταση 40/100G Ethernet: | 150m σε 850nm |
| Επισημαίνω: | καλώδια ξεμπλοκαρίσματος 125um MPO,8 FC στα καλώδια ξεμπλοκαρίσματος MTP MPO,καλώδιο οπτικών ινών mpo 125um |
||

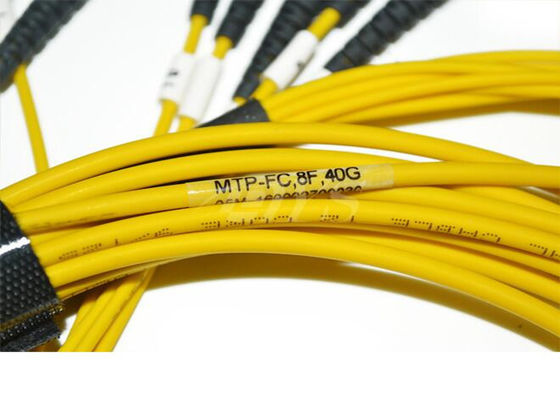

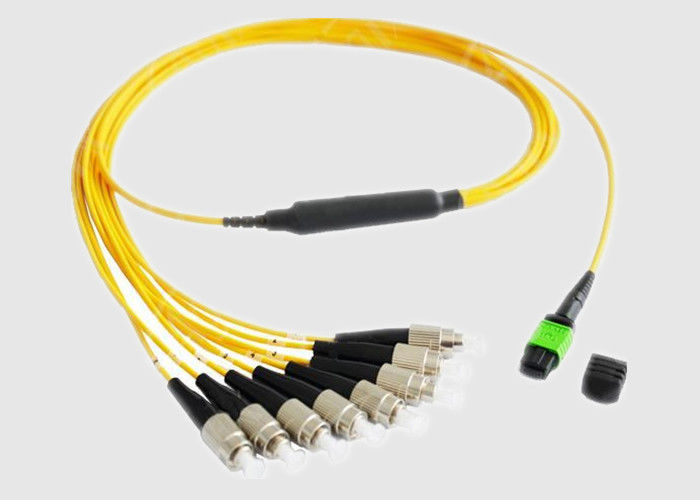

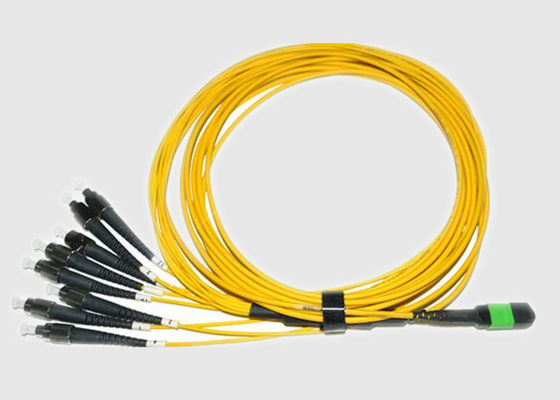

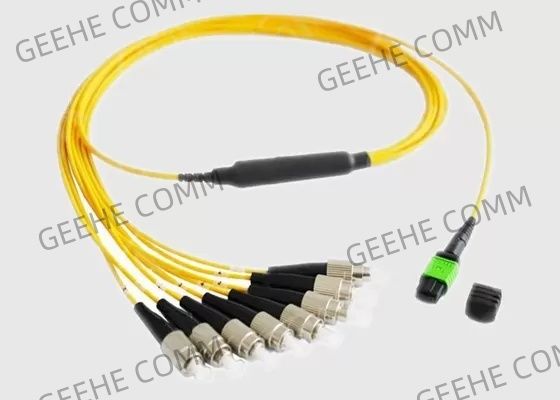

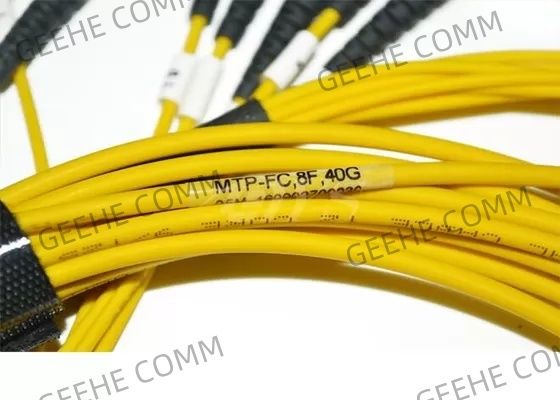

8 FC σε MTP πολλαπλού τρόπου 62.5/125um, καλώδια ξεμπλοκαρίσματος ινών 2mm MPO
Βασικές πληροφορίες:
Τα καλώδια διανομής πολυ-ινών σχεδιάζονται για να προσφέρουν έναν υψηλό βαθμό της ευελιξίας μέσω των διαθέσιμων χαρακτηριστικών γνωρισμάτων και των επιλογών, που επιτρέπουν σε κάθε καλώδιο για να κατασκευαστούν για να εγκαταστήσουν την ακριβή εφαρμογή. Με το πλήθος εφαρμογών και απαιτήσεων το περισσότερο ξεμπλοκάρισμα πολυ-ινών mtp-MPO, fanout καλώδια διανομής έχει.
Τα καλώδια διανομής πολυ-ινών mtp-MPO είναι διαθέσιμα στους single-mode, πολλαπλού τρόπου, και βελτιστοποιημένους λέιζερ τύπους ινών, πολλαπλάσιοι τύποι σακακιών/κατασκευής για τις διαφορετικές εφαρμογές, αρίθμηση ινών από 2-72 ίνες, και ύφος ξεμπλοκαρίσματος/μήκος.
MPO σε FC Features&Benefits:
Προδιαγραφές και παράμετρος:
Απόδοση οπτικών ινών MPO:
| Συνδετήρας MPO | Τυποποιημένο Sm | Χαμηλή απώλεια Sm | Τυποποιημένο χιλ. | Χαμηλή απώλεια χιλ. | |
| Απώλεια εισαγωγής | Χαρακτηριστικός (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Μέγιστος (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Επιστροφής απώλεια (DB) | ≥60 για APC (στιλβωτική ουσία 8 γωνίας) |
≥20 για το PC | |||
| ≥50 για το PC | — | ||||
| Αρσενικό/θηλυκό (DB) | Αρσενικό: με τις καρφίτσες, θηλυκό: χωρίς καρφίτσες | ||||
| Εκτατή δύναμη (DB) | ≤0.3 (ανώτατο 66N) | ||||
| Δόνηση (DB) | ≤0.3 (10-55Hz) | ||||
| Θερμικός κύκλος (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Γεωμετρική παράμετρος του τέλους τουπροσώπου:
| Στοιχείο | Προδιαγραφή | ||||
| SM | ΚΚ | ||||
| RX (χιλ.) | Λ. 2000 | ||||
| RY (χιλ.) | Λ. 5 | ||||
| Ύψος ινών (NM) | 1000-3500 | ||||
| Μέγιστη διαφορά. Ύψος όλα (NM) | MAX: 500 | ||||
| Μέγιστη διαφορά. Ύψος adj (NM) | MAX: 300 | ||||
| Γωνία Χ-άξονα (°) | -0.2 ~ 0,2 | ||||
| Γωνία Υ-άξονα (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Εμβύθιση πυρήνων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | -100 ~ 200 | |||
Διαταγή των πληροφοριών:
| MPO | - ΧΧ | - ΧΧ | - ΧΧ | - Χ | - ΧΧ | - Χ | - ΧΧ |
| Α1: G657A1 A2: G657A2 Μ3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
ΓΦ: MPO το /MPO (θηλυκό στο θηλυκό) MF: MPO/MPO (αρσενικό σε ένα θηλυκό) ΚΚ: MPO/MPO (αρσενικό στο αρσενικό) |
Λ: Χαμηλή απώλεια Β: Τυποποιημένη απώλεια |
12:1×12 πυρήνας 48:4×12 πυρήνας 72:6×12 πυρήνας 96:8×12 πυρήνας |
Α: Μέσω-τύπος TIA568 Β: TIA568 αντίστροφος τύπος Γ: Διαγώνιος-τύπος TIA568 |
5M 50M |
|
| Τύπος γένους | Χρώμα κατοικίας | Ferrule | Πρότυπα απώλειας συνδετήρων | Πυρήνες ινών | Πολικότητα | Μήκος ινών |
MPO στην εφαρμογή σκοινιού μπαλωμάτων ινών Fc:
Συμμόρφωση προτύπων Geehe:
