Λεπτομέρειες:
|
| Πρότυπο όνομα: | Πολλαπλού τρόπου κασέτα MTP/MPO | Τρόπος ινών: | OM4 50/125μm |
|---|---|---|---|
| Αρίθμηση ινών: | ίνα 24 | Μπροστινός τύπος συνδετήρων: | ντούμπλεξ 12x LC |
| Οπίσθιος τύπος συνδετήρων: | αρσενικό 2x mpo-12 (που καρφώνεται) | Μήκος κύματος δοκιμής: | 850/1300nm |
| Μήκος ινών: | 1m, 3m, 5m ή cOem | Πολικότητα: | Τύπος Α |
| απόσταση 10G Ethernet: | 400m σε 850nm | απόσταση 40/100G Ethernet: | 150m σε 850nm |
| Επισημαίνω: | Πολλαπλού τρόπου κασέτα MTP,50/125 κασέτα MTP,Κασέτα OM3 MTP |
||

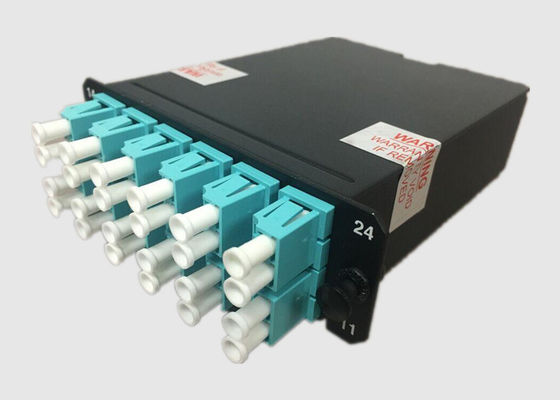

40Gb πέρασμα OM3 2x mpo-12 διπλή 50/125 πολλαπλού τρόπου κασέτα MTP/MPO
Βασικές πληροφορίες:
Η ενότητα κασετών οπτικών ινών MPO σχεδιάζεται για την ασφαλή μετάβαση μεταξύ των ιδιαίτερων συνδετήρων MPO και LC. Είναι κατάλληλο για backplane και το κέντρο δεδομένων υψηλής πυκνότητας τηλεγραφώντας όποιος προσφέρει τα άριστα οφέλη από την άποψη του επιτόπιων χρόνου και της εξοικονόμησης χώρου εγκαταστάσεων.

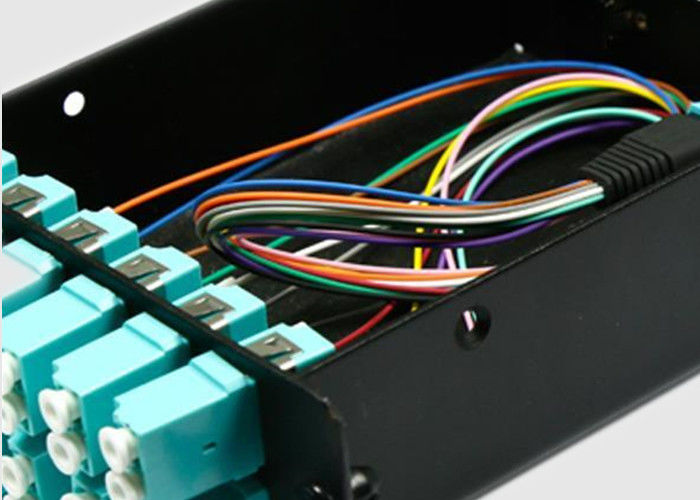

Αυτή η εξάρτηση ενότητας κασετών οπτικών ινών περιλαμβάνει 2x προ-που ολοκληρώνεται mpo-12 στο διπλό 50/125 πολλαπλού τρόπου OM3 καλώδιο λουριών οπτικών ινών 12x LC, ένας προσαρμοστής MPO στην πλάτη, διπλοί προσαρμοστές 12x LC στο μέτωπο και την ενότητα κασετών ότι η ίνα καθοδηγείται και συνδέεται μέσα από την.
Το Geehe προσφέρει τα τμήματα ειδικότητας για να βοηθήσει να υποστηρίξει την πολλαπλάσιες δρομολόγηση και τη διαχείριση καλωδίων κατεύθυνσης. Κάθε συστατικό μπορεί να στοχεύσουν στην επιθυμητή κατεύθυνση να προσφέρει μια οργανωμένη προσέγγιση στην εγκατάσταση καλωδίων.
Features&Benefits:
Προδιαγραφές και παράμετρος:
απόδοση οπτικών ινών 16F MPO:
| Συνδετήρας MPO | Τυποποιημένο Sm | Χαμηλή απώλεια Sm | Τυποποιημένο χιλ. | Χαμηλή απώλεια χιλ. | |
| Απώλεια εισαγωγής | Χαρακτηριστικός (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Μέγιστος (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Επιστροφής απώλεια (DB) | ≥60 για APC (στιλβωτική ουσία 8 γωνίας) |
≥20 για το PC | |||
| ≥50 για το PC | — | ||||
| Αρσενικό/θηλυκό (DB) | Αρσενικό: με τις καρφίτσες, θηλυκό: χωρίς καρφίτσες | ||||
| Εκτατή δύναμη (DB) | ≤0.3 (ανώτατο 66N) | ||||
| Δόνηση (DB) | ≤0.3 (10-55Hz) | ||||
| Θερμικός κύκλος (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Γεωμετρική παράμετρος του τέλους τουπροσώπου:
| Στοιχείο | Προδιαγραφή | ||||
| SM | ΚΚ | ||||
| RX (χιλ.) | Λ. 2000 | ||||
| RY (χιλ.) | Λ. 5 | ||||
| Ύψος ινών (NM) | 1000-3500 | ||||
| Μέγιστη διαφορά. Ύψος όλα (NM) | MAX: 500 | ||||
| Μέγιστη διαφορά. Ύψος adj (NM) | MAX: 300 | ||||
| Γωνία Χ-άξονα (°) | -0.2 ~ 0,2 | ||||
| Γωνία Υ-άξονα (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Εμβύθιση πυρήνων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | -100 ~ 200 | |||
Διαταγή των πληροφοριών:
MC-2xMPO/M-12xDLC-24OM3-α: Κασέτα οπτικών ινών MPO, αρσενικό 2x mpo-12 στο ντούμπλεξ 12x LC/UPC, 24 ίνες πολλαπλού τρόπου OM3, τύπος Α, βασικό επάνω-κλειδί κάτω
| MPO | - ΧΧ | - ΧΧ | - ΧΧ | - Χ | - ΧΧ | - Χ | - ΧΧ |
| Α1: G657A1 A2: G657A2 Μ3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
ΓΦ: MPO το /MPO (θηλυκό στο θηλυκό) MF: MPO/MPO (αρσενικό σε ένα θηλυκό) ΚΚ: MPO/MPO (αρσενικό στο αρσενικό) |
Λ: Χαμηλή απώλεια Β: Τυποποιημένη απώλεια |
12:1×12 πυρήνας 48:4×12 πυρήνας 72:6×12 πυρήνας 96:8×12 πυρήνας |
Α: Μέσω-τύπος TIA568 Β: TIA568 αντίστροφος τύπος Γ: Διαγώνιος-τύπος TIA568 |
5M 50M |
|
| Τύπος γένους | Χρώμα κατοικίας | Ferrule | Πρότυπα απώλειας συνδετήρων | Πυρήνες ινών | Πολικότητα | Μήκος ινών |
Εφαρμογή κασετών MPO:
Υποδομή Datacenter
Δίκτυο χώρου αποθήκευσης
Αναδυόμενα 40 & πρωτόκολλα 100Gps
Παράλληλη οπτική
Δίκτυο επιχειρήσεων που τηλεγραφεί το σύστημα
Συμμόρφωση προτύπων Geehe:
Πιστοποιητικό RoHS:
