Λεπτομέρειες:
|
| Πρότυπο όνομα: | καλώδιο ξεμπλοκαρίσματος ινών 4 X 4 LC | Πολλαπλού τρόπου κατηγορία: | OM3 |
|---|---|---|---|
| Τρόπος ινών: | OM3 50/125μm | Τύπος συνδετήρων: | MTP, MPO, MTP (ελίτ), MPO (ελίτ) |
| Χρώμα σακακιών: | Ροδανιλίνης/μπεζ/Aqua/πράσινος/κίτρινος, κόκκινος, κ.λπ. | LC συνδετήρας IL: | ≤0.2dB |
| LC συνδετήρας RL: | ≥30dB | Ελάχιστη ακτίνα κάμψεων: | 7.5mm |
| απόσταση 10G Ethernet: | 400m σε 850nm | απόσταση 40/100G Ethernet: | 150m σε 850nm |
| Επισημαίνω: | Διπλό καλώδιο ινών MPO,καλώδιο mpo 16F 100g,καλώδιο ξεμπλοκαρίσματος mpo 400G |
||

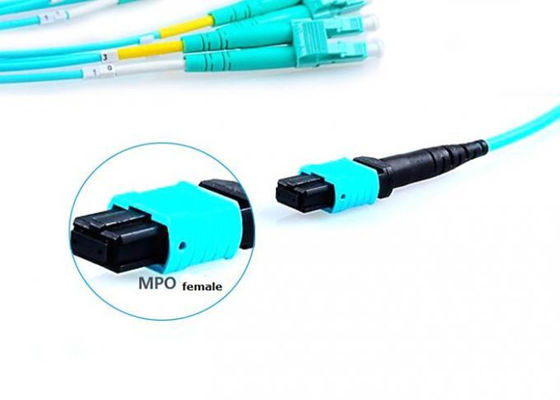

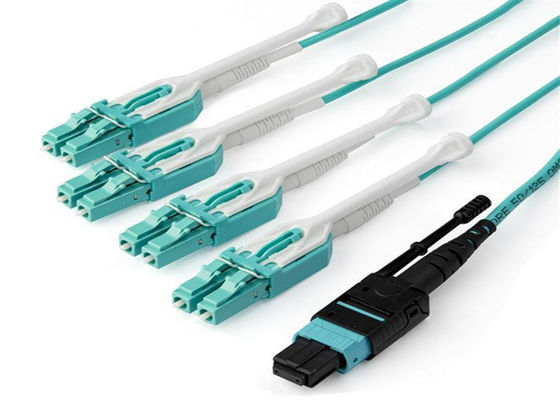

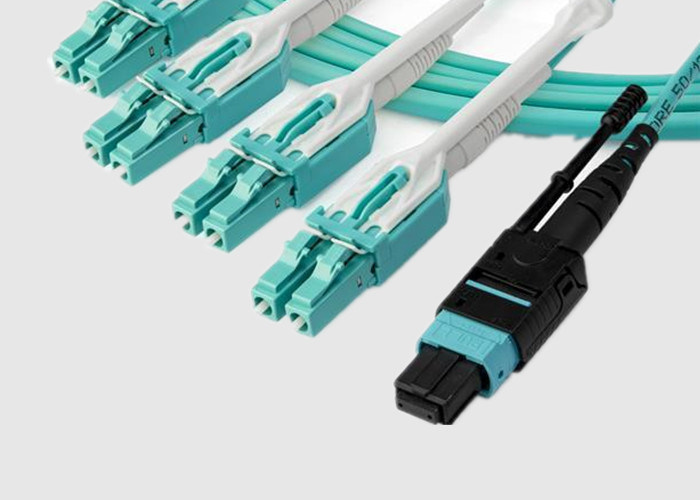

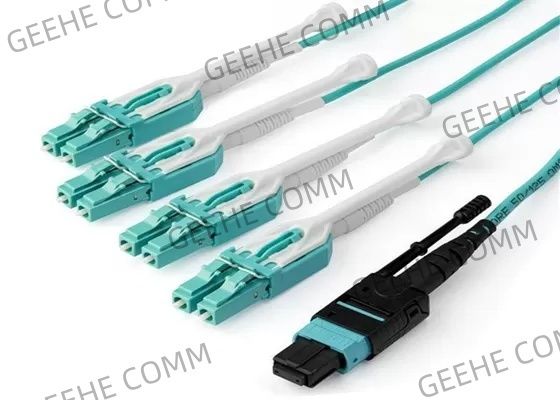

16F υψηλή πυκνότητα 100G 400G διπλό MPO στο καλώδιο ξεμπλοκαρίσματος ινών 4 X 4 LC
Βασικές πληροφορίες:
Αυτό το ξεμπλοκαρίσματος/fan-out MPO καλώδιο ινών είναι έτοιμο για την επέκταση σε οποιοδήποτε πολλαπλού τρόπου 50/125 δίκτυο MTP/MPO.
Το MPO HD υποστηρίζει ένα ευρύτερο φάσμα των εφαρμογών και των λύσεων συνδετικότητας υψηλής πυκνότητας που χρησιμοποιούνται στα κέντρα δεδομένων και άλλες εγκαταστάσεις, δεδομένου ότι επιτρέπουν σε περισσότερο διάστημα για τους συνδετήρες με τη βελτιωμένη διαχείριση καλωδίων για να ενισχύσουν την αποδοτικότητα των διαδικασιών δικτύων δεδομένων.
Με ποικίλες διαμορφώσεις διαθέσιμες, η ομάδα μας θα προσαρμόσει κάθε μιας στη συγκεκριμένη απαίτησή σας, που εξασφαλίζει την τέλεια λύση για τις μοναδικές αιτήσεις συνδετικότητάς σας.
Features&Benefits:
Προδιαγραφές και παράμετρος:
απόδοση οπτικών ινών 16F MPO:
| Συνδετήρας MPO | Τυποποιημένο Sm | Χαμηλή απώλεια Sm | Τυποποιημένο χιλ. | Χαμηλή απώλεια χιλ. | |
| Απώλεια εισαγωγής | Χαρακτηριστικός (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Μέγιστος (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Επιστροφής απώλεια (DB) | ≥60 για APC (στιλβωτική ουσία 8 γωνίας) |
≥20 για το PC | |||
| ≥50 για το PC | — | ||||
| Αρσενικό/θηλυκό (DB) | Αρσενικό: με τις καρφίτσες, θηλυκό: χωρίς καρφίτσες | ||||
| Εκτατή δύναμη (DB) | ≤0.3 (ανώτατο 66N) | ||||
| Δόνηση (DB) | ≤0.3 (10-55Hz) | ||||
| Θερμικός κύκλος (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Γεωμετρική παράμετρος του τέλους τουπροσώπου:
| Στοιχείο | Προδιαγραφή | ||||
| SM | ΚΚ | ||||
| RX (χιλ.) | Λ. 2000 | ||||
| RY (χιλ.) | Λ. 5 | ||||
| Ύψος ινών (NM) | 1000-3500 | ||||
| Μέγιστη διαφορά. Ύψος όλα (NM) | MAX: 500 | ||||
| Μέγιστη διαφορά. Ύψος adj (NM) | MAX: 300 | ||||
| Γωνία Χ-άξονα (°) | -0.2 ~ 0,2 | ||||
| Γωνία Υ-άξονα (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Εμβύθιση πυρήνων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | -100 ~ 200 | |||
Διαταγή των πληροφοριών:
| MPO | - ΧΧ | - ΧΧ | - ΧΧ | - Χ | - ΧΧ | - Χ | - ΧΧ |
| Α1: G657A1 A2: G657A2 Μ3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
ΓΦ: MPO το /MPO (θηλυκό στο θηλυκό) MF: MPO/MPO (αρσενικό σε ένα θηλυκό) ΚΚ: MPO/MPO (αρσενικό στο αρσενικό) |
Λ: Χαμηλή απώλεια Β: Τυποποιημένη απώλεια |
12:1×12 πυρήνας 48:4×12 πυρήνας 72:6×12 πυρήνας 96:8×12 πυρήνας |
Α: Μέσω-τύπος TIA568 Β: TIA568 αντίστροφος τύπος Γ: Διαγώνιος-τύπος TIA568 |
5M 50M |
|
| Τύπος γένους | Χρώμα κατοικίας | Ferrule | Πρότυπα απώλειας συνδετήρων | Πυρήνες ινών | Πολικότητα | Μήκος ινών |
Προ-ολοκληρωμένη HD εφαρμογή καλωδίων αλτών:
Συμμόρφωση προτύπων Geehe:
