Λεπτομέρειες:
|
| Πρότυπο όνομα: | Mpo στο καλώδιο ξεμπλοκαρίσματος ινών Sc 12 Χ | Συνδετήρας Α: | Αντιφατική ετικέττα Conec MTP |
|---|---|---|---|
| Συνδετήρας Β: | Simplex Sc UPC | Αρίθμηση ινών: | 12 πυρήνας |
| Χρώμα σακακιών: | Ροδανιλίνης/μπεζ/Aqua/πράσινος/κίτρινος, κόκκινος, κ.λπ. | Μήκος κύματος: | 850/1300nm |
| Μήκος ινών: | 1m, 3m, 5m ή cOem | Ελάχιστη ακτίνα κάμψεων: | 7.5mm |
| Εκτατό φορτίο εγκατάστασης: | 100 Ν | Σακάκι καλωδίων: | LSZH/Plenum |
| Επισημαίνω: | Πολλαπλού τρόπου καλώδιο ινών MPO,mpo 12 0.9mm καλώδιο ινών,mpo 0.9mm στο καλώδιο ξεμπλοκαρίσματος Sc |
||

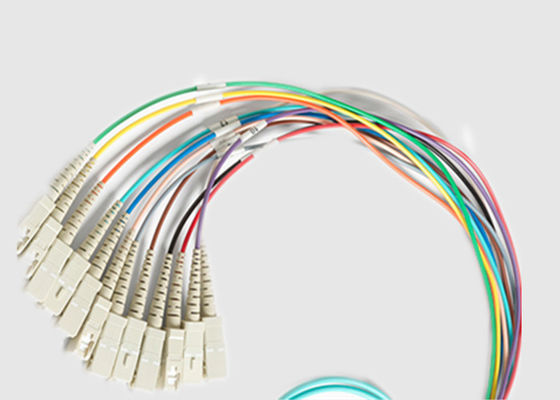

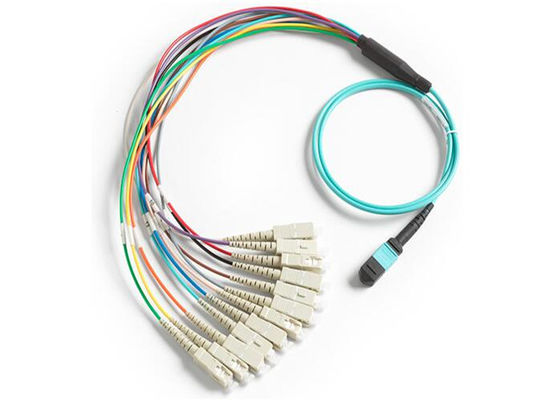

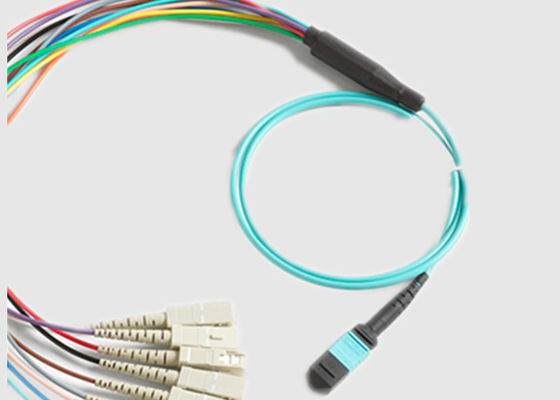

12 χρωματισμένες ίνες 0.9mm τρόπος MPO Mulit στο καλώδιο ξεμπλοκαρίσματος ινών Sc 12 Χ
Βασικές πληροφορίες:
Το καλώδιο ξεμπλοκαρίσματος ινών τύπων Α MTP/MPO, εσείς είναι έτοιμο για την επέκταση σε οποιοδήποτε ενιαίο τρόπο 9/125 MTP/MPO ή το τυποποιημένο δίκτυο ινών. Το Singlemode 9/125 καλωδίων χρησιμοποιείται καλύτερα για τα μακροχρόνια τρεξίματα καλωδίων και οι ώθηση-επάνω συνδετήρες τους κρατούν ασφαλώς σε ισχύ.
Το καλώδιο ξεμπλοκαρίσματος ινών MTP/MPO επίσης αποτελείται από έναν συνδετήρα MTP/MPO σε ένα τέλος και 12 μονοκατευθυντικοί APC Sc συνδετήρες, αυτά τα καλώδια ξεμπλοκαρίσματος είναι τέλειοι για όταν περιορίσετε το διάστημα και θέλετε να μετατρέψετε το τυποποιημένο δίκτυο ινών σας σε ένα δίκτυο υψηλής πυκνότητας MTP/MPO αλλά ακόμα θέλετε εκείνη την μεγάλη σύνδεση ινών, με πολλά χρώματα.
Features&Benefits:
Προδιαγραφές και παράμετρος:
Οπτική απόδοση καλωδίων ινών MPO:
| Συνδετήρας MPO | Τυποποιημένο Sm | Χαμηλή απώλεια Sm | Τυποποιημένο χιλ. | Χαμηλή απώλεια χιλ. | |
| Απώλεια εισαγωγής | Χαρακτηριστικός (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Μέγιστος (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Επιστροφής απώλεια (DB) | ≥60 για APC (στιλβωτική ουσία 8 γωνίας) |
≥20 για το PC | |||
| ≥50 για το PC | — | ||||
| Αρσενικό/θηλυκό (DB) | Αρσενικό: με τις καρφίτσες, θηλυκό: χωρίς καρφίτσες | ||||
| Εκτατή δύναμη (DB) | ≤0.3 (ανώτατο 66N) | ||||
| Δόνηση (DB) | ≤0.3 (10-55Hz) | ||||
| Θερμικός κύκλος (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Γεωμετρική παράμετρος του τέλους τουπροσώπου:
| Στοιχείο | Προδιαγραφή | ||||
| SM | ΚΚ | ||||
| RX (χιλ.) | Λ. 2000 | ||||
| RY (χιλ.) | Λ. 5 | ||||
| Ύψος ινών (NM) | 1000-3500 | ||||
| Μέγιστη διαφορά. Ύψος όλα (NM) | MAX: 500 | ||||
| Μέγιστη διαφορά. Ύψος adj (NM) | MAX: 300 | ||||
| Γωνία Χ-άξονα (°) | -0.2 ~ 0,2 | ||||
| Γωνία Υ-άξονα (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Εμβύθιση πυρήνων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | -100 ~ 200 | |||
Διαταγή των πληροφοριών:
| MPO | - ΧΧ | - ΧΧ | - ΧΧ | - Χ | - ΧΧ | - Χ | - ΧΧ |
| Α1: G657A1 A2: G657A2 Μ3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
ΓΦ: MPO το /MPO (θηλυκό στο θηλυκό) MF: MPO/MPO (αρσενικό σε ένα θηλυκό) ΚΚ: MPO/MPO (αρσενικό στο αρσενικό) |
Λ: Χαμηλή απώλεια Β: Τυποποιημένη απώλεια |
12:1×12 πυρήνας 48:4×12 πυρήνας 72:6×12 πυρήνας 96:8×12 πυρήνας |
Α: Μέσω-τύπος TIA568 Β: TIA568 αντίστροφος τύπος Γ: Διαγώνιος-τύπος TIA568 |
5M 50M |
|
| Τύπος γένους | Χρώμα κατοικίας | Ferrule | Πρότυπα απώλειας συνδετήρων | Πυρήνες ινών | Πολικότητα | Μήκος ινών |
Εφαρμογή σκοινιού μπαλωμάτων ινών MPO:
Συμμόρφωση προτύπων Geehe:
