Λεπτομέρειες:
|
| Πρότυπο όνομα: | Πολυ καλώδιο 8 πυρήνες OM3 κορμών | Τρόπος ινών: | Πολλαπλού τρόπου 50 βελτιστοποιημένο λέιζερ OM3 |
|---|---|---|---|
| Διάμετρος καλωδίων: | 3.0MM | Τύπος συνδετήρων: | MTP (ελίτ), MPO (ελίτ) |
| Χρώμα σακακιών: | Ροδανιλίνης/μπεζ/Aqua/πράσινος/κίτρινος, κόκκινος, κ.λπ. | Μήκος κύματος: | 850/1300nm |
| Μήκος ινών: | 1m, 3m, 5m ή cOem | Ελάχιστη ακτίνα κάμψεων: | 7.5mm |
| Εκτατό φορτίο εγκατάστασης: | 100 Ν | Σακάκι καλωδίων: | LSZH/Plenum |
| Επισημαίνω: | 2.0mm MPO στο καλώδιο ξεμπλοκαρίσματος LC,OM3 MPO στο καλώδιο ξεμπλοκαρίσματος LC,καλώδιο κορμών mpo 2.0mm |
||

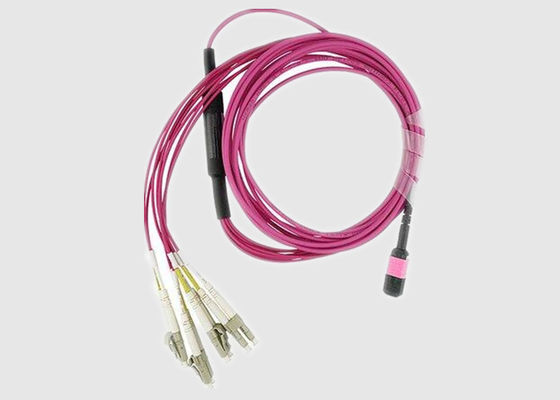

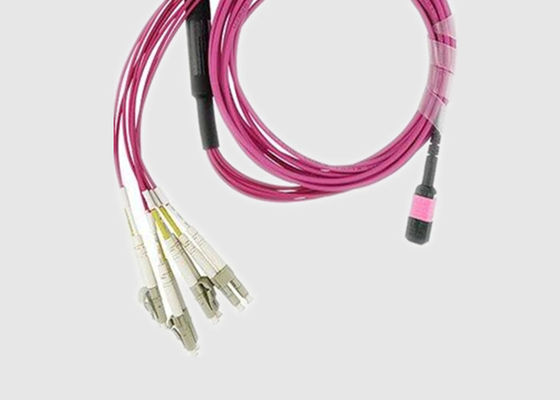

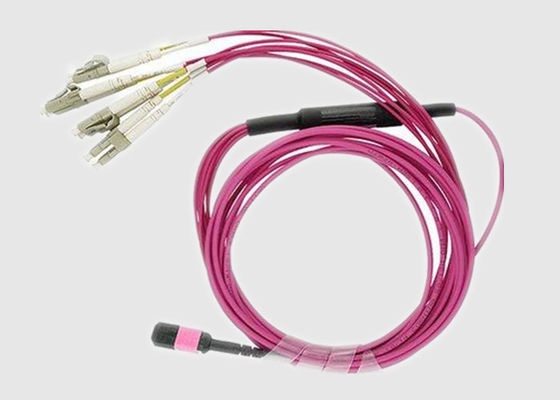

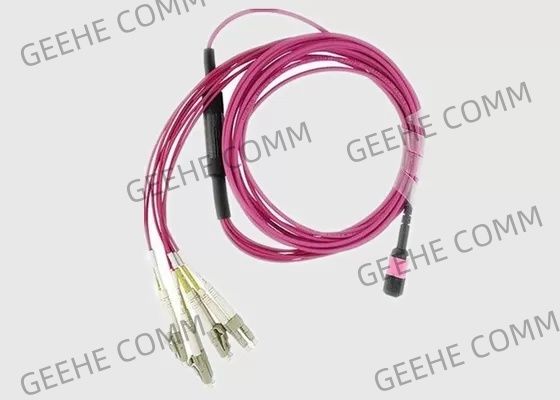

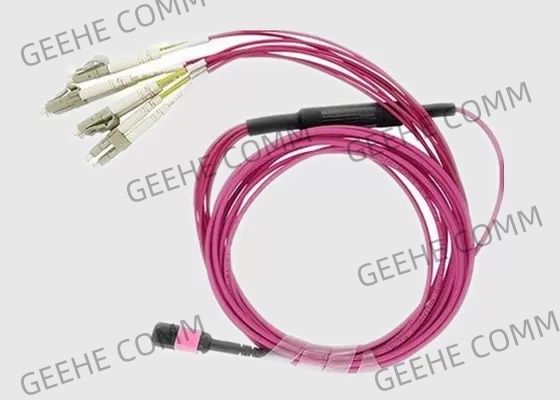

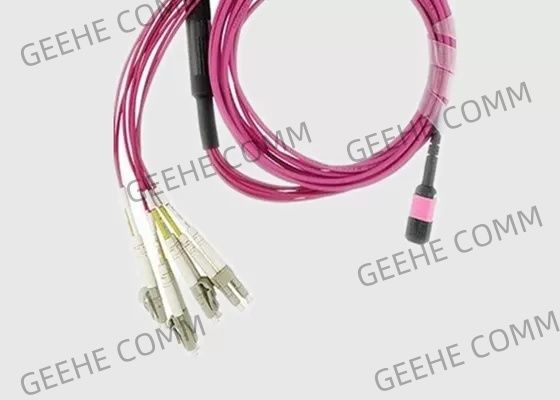

Ξεμπλοκάρισμα mpo-LC 2.0mm πολυ καλώδιο 8 πυρήνες OM3 σκοινιού μπαλωμάτων MPO κορμών
Βασικές πληροφορίες:
MPO HD στα καλώδια μπαλωμάτων ινών lc-HD (υψηλής πυκνότητας) επιτρέπει τις συνδέσεις υψηλής πυκνότητας μεταξύ του εξοπλισμού δικτύων στα δωμάτια τηλεπικοινωνιών. Ο συνδετήρας ετικεττών ώθησης/τραβήγματος μπορεί να αφαιρεθεί χρησιμοποιώντας μια απλή ετικέττα τραβήγματος, εξαλείφοντας την ανάγκη για την πρόσβαση δάχτυλων στο μηχανισμό απελευθέρωσης του συνδετήρα στις πυκνές εφαρμογές.
Αυτό το καλώδιο κορμών υψηλής πυκνότητας μπορεί άμεσα να συνδέσει σε 16x25G τις ενεργές συσκευές, οι οποίες συντάσσονται από Telcordia GR-326 τον πυρήνα, τη TIA 604-18 (FOCIS 18), και τα πρότυπα IEC (61754-7-3).
Υψηλής ποιότητας OM4, OM3, ή single-mode οπτικές ίνες, ποικίλα πρότυπα, και διαμορφώσεις ξεμπλοκαρίσματος.
Features&Benefits:
Προδιαγραφές και παράμετρος:
Οπτική απόδοση καλωδίων ινών MPO:
| Συνδετήρας MPO | Τυποποιημένο Sm | Χαμηλή απώλεια Sm | Τυποποιημένο χιλ. | Χαμηλή απώλεια χιλ. | |
| Απώλεια εισαγωγής | Χαρακτηριστικός (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Μέγιστος (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Επιστροφής απώλεια (DB) | ≥60 για APC (στιλβωτική ουσία 8 γωνίας) |
≥20 για το PC | |||
| ≥50 για το PC | — | ||||
| Αρσενικό/θηλυκό (DB) | Αρσενικό: με τις καρφίτσες, θηλυκό: χωρίς καρφίτσες | ||||
| Εκτατή δύναμη (DB) | ≤0.3 (ανώτατο 66N) | ||||
| Δόνηση (DB) | ≤0.3 (10-55Hz) | ||||
| Θερμικός κύκλος (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Γεωμετρική παράμετρος του τέλους τουπροσώπου:
| Στοιχείο | Προδιαγραφή | ||||
| SM | ΚΚ | ||||
| RX (χιλ.) | Λ. 2000 | ||||
| RY (χιλ.) | Λ. 5 | ||||
| Ύψος ινών (NM) | 1000-3500 | ||||
| Μέγιστη διαφορά. Ύψος όλα (NM) | MAX: 500 | ||||
| Μέγιστη διαφορά. Ύψος adj (NM) | MAX: 300 | ||||
| Γωνία Χ-άξονα (°) | -0.2 ~ 0,2 | ||||
| Γωνία Υ-άξονα (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Εμβύθιση πυρήνων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | -100 ~ 200 | |||
Διαταγή των πληροφοριών:
| MPO | - ΧΧ | - ΧΧ | - ΧΧ | - Χ | - ΧΧ | - Χ | - ΧΧ |
| Α1: G657A1 A2: G657A2 Μ3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
ΓΦ: MPO το /MPO (θηλυκό στο θηλυκό) MF: MPO/MPO (αρσενικό σε ένα θηλυκό) ΚΚ: MPO/MPO (αρσενικό στο αρσενικό) |
Λ: Χαμηλή απώλεια Β: Τυποποιημένη απώλεια |
12:1×12 πυρήνας 48:4×12 πυρήνας 72:6×12 πυρήνας 96:8×12 πυρήνας |
Α: Μέσω-τύπος TIA568 Β: TIA568 αντίστροφος τύπος Γ: Διαγώνιος-τύπος TIA568 |
5M 50M |
|
| Τύπος γένους | Χρώμα κατοικίας | Ferrule | Πρότυπα απώλειας συνδετήρων | Πυρήνες ινών | Πολικότητα | Μήκος ινών |
Εφαρμογή σκοινιού μπαλωμάτων ινών MPO:
Συμμόρφωση προτύπων Geehe:
