Λεπτομέρειες:
|
| Πρότυπο όνομα: | Mpo-MPO πολλαπλού τρόπου καλώδια 8-ινών | Πυρήνας ινών: | πυρήνας 8, πυρήνας 12 ή πυρήνας 24 |
|---|---|---|---|
| Διάμετρος ινών: | 3.0MM | Τύπος συνδετήρων: | MTP, MPO, MTP (ελίτ), MPO (ελίτ) |
| Χρώμα σακακιών: | Μπεζ/Aqua/πράσινος/κίτρινος, κ.λπ. | Υλικό σακακιών ινών: | Μετώπη (OFNR), ολομέλεια (OFNP), LSZH |
| Μόνωση: | Ολομέλεια, μετώπη | Τύπος ινών: | Τρόπος Mulit (OM3, OM4, OM5 είναι προαιρετικό) |
| Μήκος κύματος: | 850nm/1310nm/1550nm | Μήκη συνελεύσεων καλωδίων: | 1 έως 150 μέτρο |
| Επισημαίνω: | 10m MPO καλώδιο ινών,10m mpo στο mpo καλώδιο,mpo στο mpo καλώδιο 100G |
||

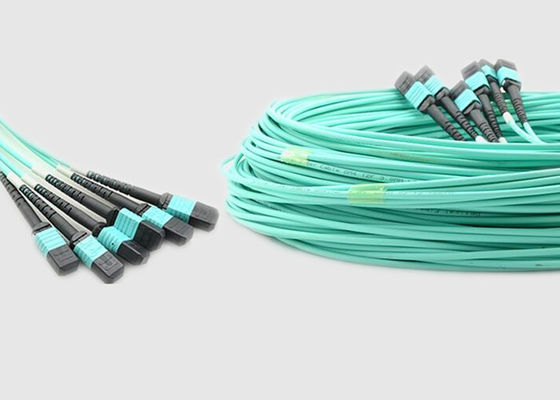

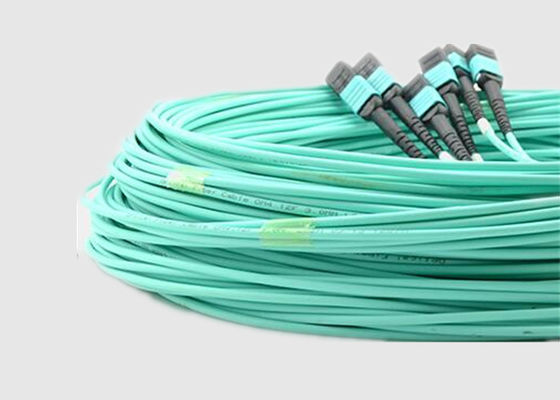

προ-ολοκληρωμένα πολλαπλού τρόπου καλώδια 8-ινών mpo-MPO 100G OM4 Standards10 μετρητής
Το Mpo σε MPO καλώδιο πωλεί το σημείο:
* Τύπος απώλειας εισαγωγής διαθέσιμος στα πρότυπα, ελίτ/χαμηλή απώλεια
* Αρίθμηση ινών διαθέσιμη σε 8, 12, 24, 48 πυρήνες

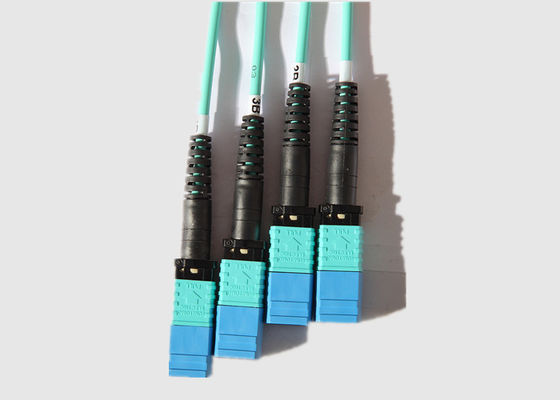

* Τύπος συνδετήρων MTP/MPO διαθέσιμος σε: Αρσενικό, θηλυκό, αρσενικό στο θηλυκό
* Τύπος ινών διαθέσιμος σε SM (G652D, G657A1, G657A2), ΚΚ (OM3, OM4)
* Εξαλείψτε τα λάθη λήξης, ελάχιστος χρόνος εγκαταστάσεων
* Βελτιστοποιημένη απόδοση - ελίτ MPO και ιδιαίτερος συνδετήρας ασφαλίστρου
* Μειωμένη απώλεια εισαγωγής από μέχρι 50%
* Single-mode και πολλαπλού τρόπου (επίπεδο/κύκλος) διαθέσιμος
Κύρια οφέλη Features&:
* Υψηλής ποιότητας OM4, OM3, ή single-mode οπτικές ίνες
* Κάμψτε την αναίσθητη ίνα: ακτίνα κάμψεων 7.5mm ελάχιστη
* Single-mode, και το λέιζερ βελτιστοποίησε την ίνα 50 μm (10G) διαθέσιμη
* Τυποποιημένο furcation 2,0 χιλ. για τους ενιαίους συνδετήρες ινών
* εργοστάσιο 100% που εξετάζεται με τα ανιχνεύσιμα στοιχεία δοκιμής
Προδιαγραφές και παράμετρος:
Απόδοση οπτικών ινών:
| Συνδετήρας MPO | Τυποποιημένο Sm | Χαμηλή απώλεια Sm | Τυποποιημένο χιλ. | Χαμηλή απώλεια χιλ. | |
| Απώλεια εισαγωγής | Χαρακτηριστικός (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Μέγιστος (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Επιστροφής απώλεια (DB) | ≥60 για APC (στιλβωτική ουσία 8 γωνίας) |
≥20 για το PC | |||
| ≥50 για το PC | — | ||||
| Αρσενικό/θηλυκό (DB) | Αρσενικό: με τις καρφίτσες, θηλυκό: χωρίς καρφίτσες | ||||
| Εκτατή δύναμη (DB) | ≤0.3 (ανώτατο 66N) | ||||
| Δόνηση (DB) | ≤0.3 (10-55Hz) | ||||
| Θερμικός κύκλος (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Γεωμετρική παράμετρος του τέλους τουπροσώπου:
| Στοιχείο | Προδιαγραφή | ||||
| SM | ΚΚ | ||||
| RX (χιλ.) | Λ. 2000 | ||||
| RY (χιλ.) | Λ. 5 | ||||
| Ύψος ινών (NM) | 1000-3500 | ||||
| Μέγιστη διαφορά. Ύψος όλα (NM) | MAX: 500 | ||||
| Μέγιστη διαφορά. Ύψος adj (NM) | MAX: 300 | ||||
| Γωνία Χ-άξονα (°) | -0.2 ~ 0,2 | ||||
| Γωνία Υ-άξονα (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Εμβύθιση πυρήνων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | -100 ~ 200 | |||
Διαταγή των πληροφοριών:
| MPO | - ΧΧ | - ΧΧ | - ΧΧ | - Χ | - ΧΧ | - Χ | - ΧΧ |
| Α1: G657A1 A2: G657A2 Μ3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
ΓΦ: MPO το /MPO (θηλυκό στο θηλυκό) MF: MPO/MPO (αρσενικό σε ένα θηλυκό) ΚΚ: MPO/MPO (αρσενικό στο αρσενικό) |
Λ: Χαμηλή απώλεια Β: Τυποποιημένη απώλεια |
12:1×12 πυρήνας 48:4×12 πυρήνας 72:6×12 πυρήνας 96:8×12 πυρήνας |
Α: Μέσω-τύπος TIA568 Β: TIA568 αντίστροφος τύπος Γ: Διαγώνιος-τύπος TIA568 |
5M 50M |
|
| Τύπος γένους | Χρώμα κατοικίας | Ferrule | Πρότυπα απώλειας συνδετήρων | Πυρήνες ινών | Πολικότητα | Μήκος ινών |
MPO σε MPO εφαρμογή καλωδίων:
* Εγκαταστάσεις προϋποθέσεων
* Διασύνδεση για τις ενότητες O/E
* Στοιχεία - δίκτυα επεξεργασίας
* Δίκτυα τηλεπικοινωνιών
* Οπτική σύνδεση διακοπτών interframe
* Τρόπος ασύγχρονης μετάδοσης (ATM)
