Λεπτομέρειες:
|
| Πρότυπο όνομα: | MPO Fanout 12 LC καλώδιο ινών | Τρόπος ινών: | Ενιαίος τρόπος, πολυ τρόπος |
|---|---|---|---|
| Σακάκι OD: | 0.9mm | Τύπος συνδετήρων: | MPO σε LC |
| Χρώμα σακακιών: | Ζωηρόχρωμος: Ροδανιλίνης/μπεζ/Aqua/πράσινος/κίτρινος, κόκκινος, κ.λπ. | Μήκος κύματος: | 850/1300nm |
| Μήκος ινών: | 1m, 3m, 5m ή cOem | Ελάχιστη ακτίνα κάμψεων: | 7.5mm |
| απόσταση 10G Ethernet: | 400m σε 850nm | απόσταση 40/100G Ethernet: | 150m σε 850nm |
| Επισημαίνω: | 0.9mm MPO στο καλώδιο ξεμπλοκαρίσματος LC,12 πυρήνες MPO στο καλώδιο ξεμπλοκαρίσματος LC,Πολυ τρόπος MPO στο καλώδιο ξεμπλοκαρίσματος LC |
||

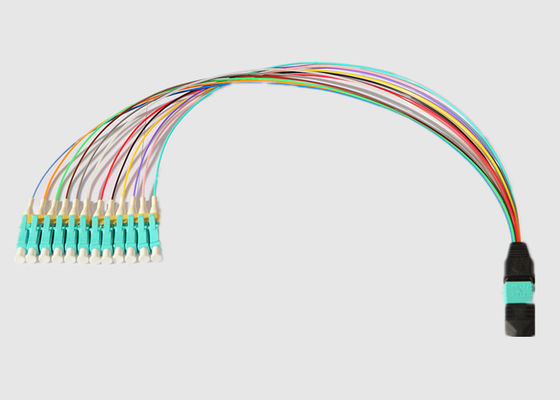

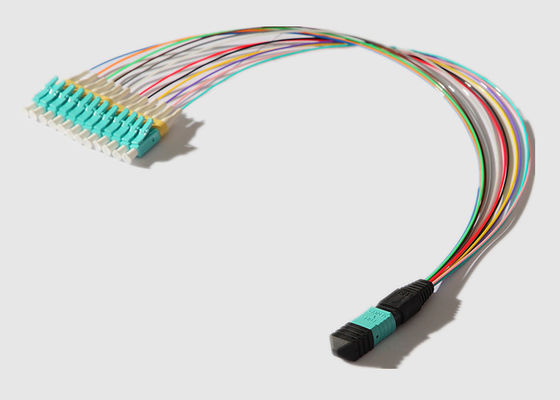

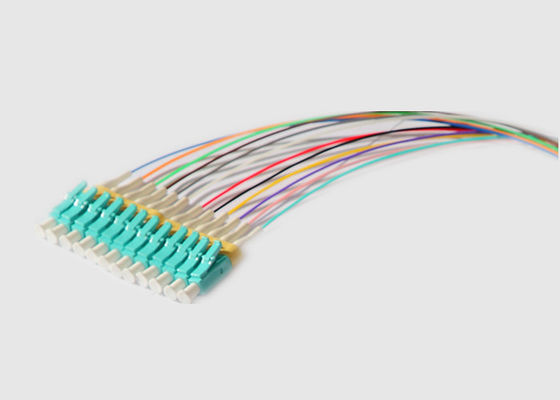

Πολυ τρόπος 0.9mm 12 πυρήνες OFNR MPO Fanout 12 LC καλώδιο ινών
Βασικές πληροφορίες:
Τα καλώδια ινών MPO 12 ο συνηθέστερα χρησιμοποιούνται για να εγκαταστήσουν μια σύνδεση μεταξύ δύο επιτροπών μπαλωμάτων ινών υψηλής πυκνότητας προκειμένου να παγιωθούν οι ίνες. Οι συνδετήρες MPO είναι σε θέση να παραδώσουν τις δωδεκάδες των σκελών ινών που περιλαμβάνονται μέσα σε μια ενιαία μονάδα. Οι εναλλακτικές εφαρμογές περιλαμβάνουν την καθιέρωση μια σύνδεση 40G (40GBASE-SR4) μέσα - μεταξύ ενός συνόλου πομποδεκτών QSFP+.
MPO σε ένα τέλος στη διεπαφή 8, 12, ή 24 ινών, με τους μονοκατευθυντικούς ή διπλούς συνδετήρες LC, επίσης διαθέσιμους στους διαφορετικούς τρόπους ινών συμπεριλαμβανομένου Singlemode (OS2) & πολλαπλού τρόπου (OM1 ~ OM5) με τα προσαρμοσμένα χρώματα, τα υλικά και το μήκος.
Features&Benefits:
Προδιαγραφές και παράμετρος:
Απόδοση οπτικών ινών MPO:
| Συνδετήρας MPO | Τυποποιημένο Sm | Χαμηλή απώλεια Sm | Τυποποιημένο χιλ. | Χαμηλή απώλεια χιλ. | |
| Απώλεια εισαγωγής | Χαρακτηριστικός (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Μέγιστος (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Επιστροφής απώλεια (DB) | ≥60 για APC (στιλβωτική ουσία 8 γωνίας) |
≥20 για το PC | |||
| ≥50 για το PC | — | ||||
| Αρσενικό/θηλυκό (DB) | Αρσενικό: με τις καρφίτσες, θηλυκό: χωρίς καρφίτσες | ||||
| Εκτατή δύναμη (DB) | ≤0.3 (ανώτατο 66N) | ||||
| Δόνηση (DB) | ≤0.3 (10-55Hz) | ||||
| Θερμικός κύκλος (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Γεωμετρική παράμετρος του τέλους τουπροσώπου:
| Στοιχείο | Προδιαγραφή | ||||
| SM | ΚΚ | ||||
| RX (χιλ.) | Λ. 2000 | ||||
| RY (χιλ.) | Λ. 5 | ||||
| Ύψος ινών (NM) | 1000-3500 | ||||
| Μέγιστη διαφορά. Ύψος όλα (NM) | MAX: 500 | ||||
| Μέγιστη διαφορά. Ύψος adj (NM) | MAX: 300 | ||||
| Γωνία Χ-άξονα (°) | -0.2 ~ 0,2 | ||||
| Γωνία Υ-άξονα (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Εμβύθιση πυρήνων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | -100 ~ 200 | |||
Διαταγή των πληροφοριών:
| MPO | - ΧΧ | - ΧΧ | - ΧΧ | - Χ | - ΧΧ | - Χ | - ΧΧ |
| Α1: G657A1 A2: G657A2 Μ3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
ΓΦ: MPO το /MPO (θηλυκό στο θηλυκό) MF: MPO/MPO (αρσενικό σε ένα θηλυκό) ΚΚ: MPO/MPO (αρσενικό στο αρσενικό) |
Λ: Χαμηλή απώλεια Β: Τυποποιημένη απώλεια |
12:1×12 πυρήνας 48:4×12 πυρήνας 72:6×12 πυρήνας 96:8×12 πυρήνας |
Α: Μέσω-τύπος TIA568 Β: TIA568 αντίστροφος τύπος Γ: Διαγώνιος-τύπος TIA568 |
5M 50M |
|
| Τύπος γένους | Χρώμα κατοικίας | Ferrule | Πρότυπα απώλειας συνδετήρων | Πυρήνες ινών | Πολικότητα | Μήκος ινών |
MPO στην εφαρμογή σκοινιού μπαλωμάτων ινών Lc:
Περισσότερο MPO στα σκοινιά μπαλωμάτων ινών Lc:
Συμμόρφωση προτύπων Geehe:
