Λεπτομέρειες:
|
| Πρότυπο όνομα: | Ίνα MPO | Πυρήνας ινών: | πυρήνας 8, πυρήνας 12 ή πυρήνας 24 |
|---|---|---|---|
| Σακάκι OD: | 3.0MM | Τύπος συνδετήρων: | MTP, MPO, MTP (ελίτ), MPO (ελίτ) |
| Χρώμα σακακιών: | Μπεζ/Aqua/πράσινος/κίτρινος, κ.λπ. | Υλικό σακακιών ινών: | Μετώπη (OFNR), ολομέλεια (OFNP), LSZH |
| Μήκος ινών: | 1m ή ως σας αίτημα | Τύπος ινών: | Ενιαίος τρόπος (OM3, OM4, OM5 είναι προαιρετικό) |
| απόσταση 10G Ethernet: | 400m σε 850nm | απόσταση 40/100G Ethernet: | 150m σε 850nm |
| Επισημαίνω: | καλώδιο κορμών 16F MPO,καλώδιο κορμών 40G MPO,καλώδιο κορμών 2M MPO |
||

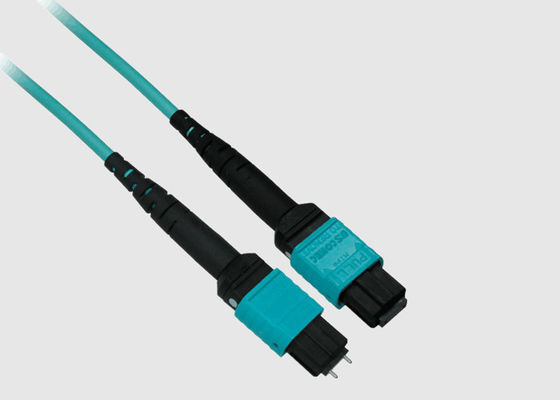

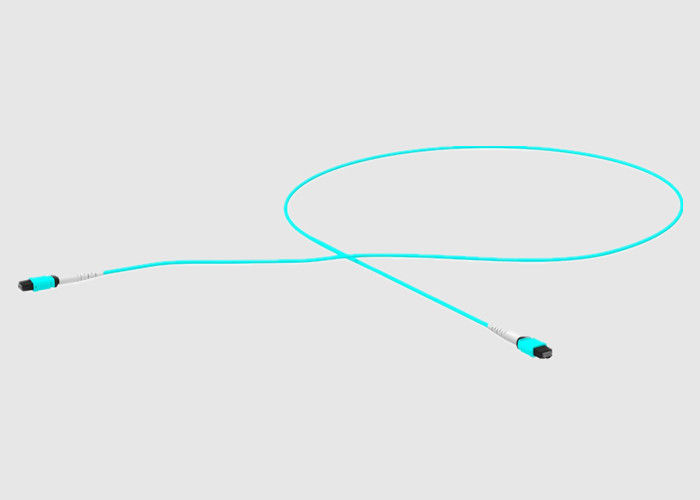

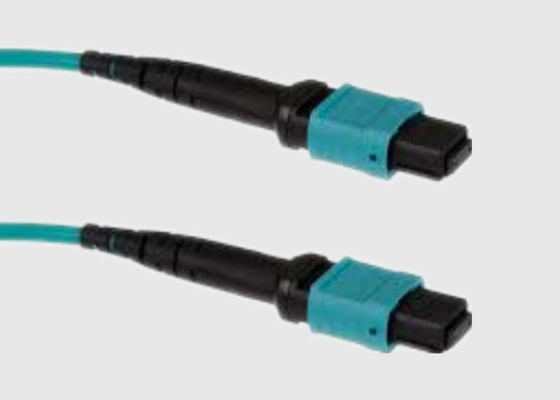

προ-ολοκληρωμένο καλώδιο 2M κορμών 16F MPO χαμηλή ίνα απώλειας MPO εισαγωγής 40G
Βασικές πληροφορίες:
Ένα προ-ολοκληρωμένο καλώδιο κορμών 16F MPO χρησιμοποιείται κυρίως για τη σύνδεση της οπτικής ίνας μεταξύ MDA, ΕΊΧΕ, και περιοχές της EDA στο κέντρο δεδομένων. Με τα τμήματα οπτικών καλωδίων 16 πυρήνων υψηλής ποιότητας και MPO, μπορεί πλήρως να καλύψει τις ακριβείς απαιτήσεις του δικτύου μετάδοσης 400G με τη χαμηλή απώλεια εισαγωγής, υψηλή επιστροφής απώλεια. Μπορεί επίσης προς τα κάτω συμβατό σύστημα με the100G, 40G, 25G, μετάδοση 10G με τη χρησιμοποίηση του fanout καλωδίου και της ενότητας mpo-LC.
Το καλώδιο κορμών 16F μας είναι βασισμένο στην ίνα 16F που μειώνει την πολυπλοκότητα της εγκατάστασης και της χρησιμοποίησης επέκτασης και επίτευξης 100% του καλωδίου ινών, όλα τα προϊόντα ανταποκρίνονται στα σχετικά πρότυπα των πολιτικών για το περιβάλλον, της προστασίας του περιβάλλοντος, και της φλόγας - καθυστερών.
Κύρια χαρακτηριστικά γνωρίσματα:
Προδιαγραφές και παράμετρος:
απόδοση οπτικών ινών 16F MPO:
| Συνδετήρας MPO | Τυποποιημένο Sm | Χαμηλή απώλεια Sm | Τυποποιημένο χιλ. | Χαμηλή απώλεια χιλ. | |
| Απώλεια εισαγωγής | Χαρακτηριστικός (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Μέγιστος (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Επιστροφής απώλεια (DB) | ≥60 για APC (στιλβωτική ουσία 8 γωνίας) |
≥20 για το PC | |||
| ≥50 για το PC | — | ||||
| Αρσενικό/θηλυκό (DB) | Αρσενικό: με τις καρφίτσες, θηλυκό: χωρίς καρφίτσες | ||||
| Εκτατή δύναμη (DB) | ≤0.3 (ανώτατο 66N) | ||||
| Δόνηση (DB) | ≤0.3 (10-55Hz) | ||||
| Θερμικός κύκλος (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Γεωμετρική παράμετρος του τέλους τουπροσώπου:
| Στοιχείο | Προδιαγραφή | ||||
| SM | ΚΚ | ||||
| RX (χιλ.) | Λ. 2000 | ||||
| RY (χιλ.) | Λ. 5 | ||||
| Ύψος ινών (NM) | 1000-3500 | ||||
| Μέγιστη διαφορά. Ύψος όλα (NM) | MAX: 500 | ||||
| Μέγιστη διαφορά. Ύψος adj (NM) | MAX: 300 | ||||
| Γωνία Χ-άξονα (°) | -0.2 ~ 0,2 | ||||
| Γωνία Υ-άξονα (°) | PC: -0.2 ~ 0,2 APC: 7.8 ~ 8,2 |
-0.2 ~ 0,2 | |||
| Εμβύθιση πυρήνων | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | -100 ~ 200 | |||
Διαταγή των πληροφοριών:
| MPO | - ΧΧ | - ΧΧ | - ΧΧ | - Χ | - ΧΧ | - Χ | - ΧΧ |
| Α1: G657A1 A2: G657A2 Μ3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
ΓΦ: MPO το /MPO (θηλυκό στο θηλυκό) MF: MPO/MPO (αρσενικό σε ένα θηλυκό) ΚΚ: MPO/MPO (αρσενικό στο αρσενικό) |
Λ: Χαμηλή απώλεια Β: Τυποποιημένη απώλεια |
12:1×12 πυρήνας 48:4×12 πυρήνας 72:6×12 πυρήνας 96:8×12 πυρήνας |
Α: Μέσω-τύπος TIA568 Β: TIA568 αντίστροφος τύπος Γ: Διαγώνιος-τύπος TIA568 |
5M 50M |
|
| Τύπος γένους | Χρώμα κατοικίας | Ferrule | Πρότυπα απώλειας συνδετήρων | Πυρήνες ινών | Πολικότητα | Μήκος ινών |
Εφαρμογή:
Υπηρεσία Geehe:
