Λεπτομέρειες:
|
| Όνομα μοντέλου:: | 4 καλώδια διακοπής μονοτροπίας ινών, 12m | Αριθμός ινών:: | 4F |
|---|---|---|---|
| Τύπος ινών:: | Μοναδικός τρόπος | Υλικό κάλυψης: | Μετώπη OFNR |
| Συνδετήρες: | Επικεφαλής | μήκος καλωδίου: | 0.5m/1m/1.5m ή προσαρμοσμένος |
| Endface του συνδετήρα: | PC/UPC/APC | Διάμετρος του καλωδίου: | 0.9/1.8/2.0/3.0/4.8/7.0 χιλ. |
| Χρώμα ινών: | Κίτρινο/πορτοκαλί/Aqua/το κόκκινο |

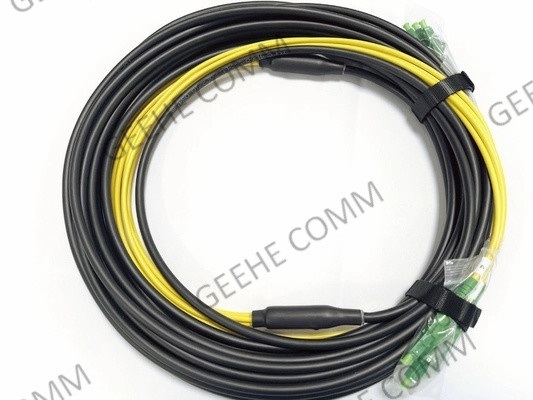

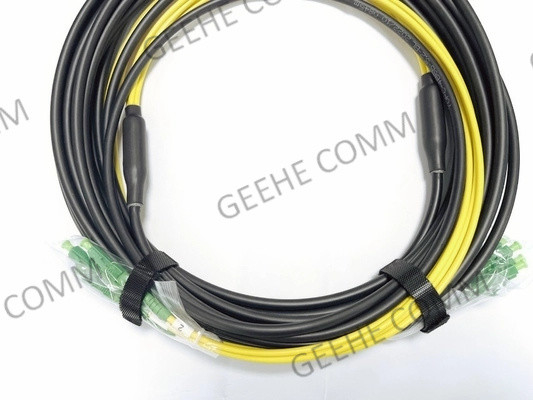

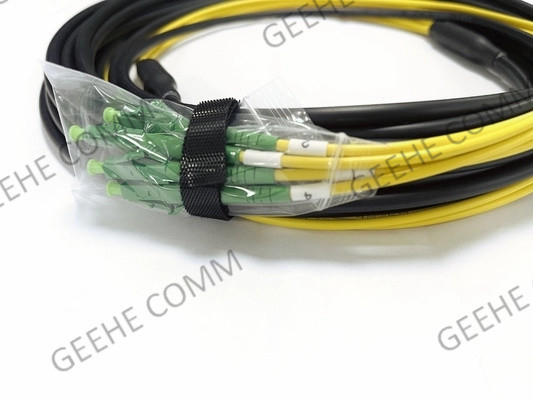

4 καλώδια διακοπής μονοτροπίας ινών, 12m
1.Προδιαγεγραμμένο καλώδιο ινώνΒασική εισαγωγή:
Η προεπιλεγμένη οπτική ίνα είναι μια συσκευή που συνδέει τον οπτικό κόμβο με την ραχοκοκαλιά του συστήματος CATV.
Η γραμμή παραγωγής καλωδίων που έχουν προετοιμαστεί περιλαμβάνει μια μεγάλη ποικιλία καλωδίων, οπτικές ίνες SM/MM και συνδέσμους, ακόμη και τα ανθεκτικά,Τραβήχτες που προστατεύουν τις συνδέσεις κατά τη διάρκεια της τραβήχτησης και της τροφοδοσίας για να εξασφαλιστεί η θέση και η σφράγιση του καλωδίου στον τοίχο ή στο κουτί διανομής.
Οι συναθροίσεις αυτές παρέχονται είτε σε εσωτερικές είτε σε εξωτερικές εκδόσεις.κλπ.Οι συνδετήρες SC, LC, FC, ST είναι διαθέσιμοι.
2. Προδιαγεγραμμένο καλώδιο ινώνΟφέλη και χαρακτηριστικά:
3. Προδιαγεγραμμένες προδιαγραφές και τεχνολογικές παραμέτρους καλωδίων ινώδους ίνες
| Κατασκευή | |
| Αριθμός ινών | 2- Στρογγυλή ίνες |
| Αξιολογήσεις καλωδιακών | Συνεδρίαση της Ολομέλειας (OFNP) Ελάχιστη καπνός μηδενικό αλογονέκτιο (LSZH) |
| Τύποι ινών | Μονότροπος: OS2 9/125um Πολυτρόπος: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Τύποι συνδέσμων | Επικαιροποιημένο προϊόν |
| Χρώμα σακάτου | OS1/OS2: Κίτρινο OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:Πράσινο ασβεστόλιθο |
| Φυσικές Ιδιότητες | |
| Εξωτερική διάμετρος καλωδίου (OD) | 30,0 mm |
| Ράδιο κάμψης (min) | 40 χιλιοστά |
| Διαρκεια των συνδέσμων | 500 κύκλοι |
| Ράδιο κάμψης (λεπτομερίδιο) | 20 mm (40 mm) |
| Οπτικές ιδιότητες | |
| Απώλεια εισαγωγής συνδέσμου | ΜΜ: 0,15dB μέγιστο (Επιλεγμένη IL) 0,10dB μέγιστο (Υπερ-χαμηλή IL) 0,25dB μέγιστο (Επιλεγμένη IL) |
| SM: 0,25 dB μέγιστο (βελτιωμένο IL) | |
| Απώλεια επιστροφής συνδέσμου | 26dB min (MM) 55dB min (SM) 65dB min (SM/APC) |
| Περιβαλλοντικές ιδιότητες | |
| Θερμοκρασία αποθήκευσης και μεταφοράς | -40 °C-+70 °C |
| Θέρμανση λειτουργίας και εγκατάστασης | -40 °C-+70 °C |
4. Πληροφορίες παραγγελίας
| Κωδικός | Τύπος ινών | Τύπος καλωδίου | Υλικό σακάτου | Χρώμα | Διάστημα (m) | ||||
| Π | 3 | ΟΜ3 | ΑΡ2 | Στρογγυλο 2 mm | Α | LSZH | Y | Κίτρινο | 1 |
| 4 | OM4 | ΑX2 | Γύρω 2,4 χιλιοστά | R | ΟΦΝΡ | Α | Ακουα | 2 | |
| 7 | G.657A1 | Π | ΟΦΝΠ | Ε | Έρικα Βάιολετ | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
5. Πληροφορίες παραγγελίας κληρονομιάς
| Τέλος συνδέσμου | Τρόπος | Διαμόρφωση καλωδίου | Χρώμα καλωδίου | Διάμετρος καλωδίου | Διάστημα καλωδίου (μ) | ||||
| ΑΓ προς Γ | 9 | ΟΣ1/ΟΣ2 | D | Δυομελές | Y | Κίτρινο | 20,4 mm | 1 | |
| 7Α1 | G.657A1 | DR | Δυοπλό Riser | Α | Ακουα | 30,0 mm | 2 | ||
| 7Α2 | G.657A2 | ΔΠ | Διπλή σύνοδος | Π | Ασπρο | 3 | |||
| ΟΜ3 | ΟΜ3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6.Προδιαγεγραμμένο καλώδιο ινώνΕφαρμογές:
Οι εφαρμογές περιλαμβάνουν δωμάτια επικοινωνίας, FTTH (Fiber to The Home), LAN (Local Area Network), FOS (Fiber Optic Sensor), Fiber Optic Communication System,Εξοπλισμός σύνδεσης και μετάδοσης οπτικών ινών, αμυντική ετοιμότητα μάχης, κλπ.
Δίκτυο CATV
Συστήματα επικοινωνίας οπτικών ινών
Μεταφορά δεδομένων με οπτική ίνα
Πρόσβαση στο δίκτυο κτιρίων
Σύστημα καλωδίωσης, ODF
Δίκτυα FTTX
7Διαθέσιμες επιλογές
- Λ.Κ. Προσαρμοσμένες οπτικές επιλογές.
-- LC/PC (φυσική επαφή) Πολωνικά
-- Λάμψη LC/UPC (υπερφυσική επαφή)
-- Λάρισμα LC/APC (Angled Physical Contact)
Δωμάτιο: Riser (OFNR), Plenum (OFNP), Low Smoke Zero Halogens (LSZH), PVC
Διάμετρος: 0,9 mm (900μm), 1,6 mm, 1,8 mm, 2,0 mm, 3,0 mm
Χρώματα μπουφάν: Aqua, πορτοκαλί, πράσινο, κόκκινο, μπλε, γκρι, μαύρο, κίτρινο
LC Multimode 62,5/125μm MMF Fiber (καλώδιο οπτικών ινών Corning)
LC Multimode 50/125μm MMF OM2 ίνες (καλώδιο οπτικών ινών Corning)
LC Multimode 50/125μm MMF OM3 10Gb Laser Optimized Fiber (Fibre Corning)
Τα καλώδια LC Simplex ή LC Duplex είναι επίσης διαθέσιμα σε προαιρετικά χρώματα.
Το LC Standard boot, το LC 45° γωνία boot, το LC 90° γωνία boot, ή οι επιλογές των μικρών boot.
Το καλώδιο οπτικών ινών της Corning, ή το Fiber One Fiber.
