Λεπτομέρειες:
|
| Όνομα μοντέλου: | OM2 3,0 mm καλώδιο ινών, πορτοκαλί | Σύνδεσμος ινών: | Από SC έως ST |
|---|---|---|---|
| Πυρήνας ινών: | Πολλαπλή λειτουργία | Χρώμα: | Πορτοκαλί, προσαρμοσμένο. |
| Διάμετρος καλωδίου: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Jacketing: | pvc |
| Τύπος συνδέσμου: | Δυομελές | Διάστημα (μέτρα): | 10 μέτρα |
| Επισημαίνω: | Καλώδιο μπαλωμάτων ινών OM2 3.0mm,Διπλό καλώδιο μπαλωμάτων πολλαπλού τρόπου ινών,σκοινί μπαλωμάτων οπτικών ινών της 3M ST/SC |
||

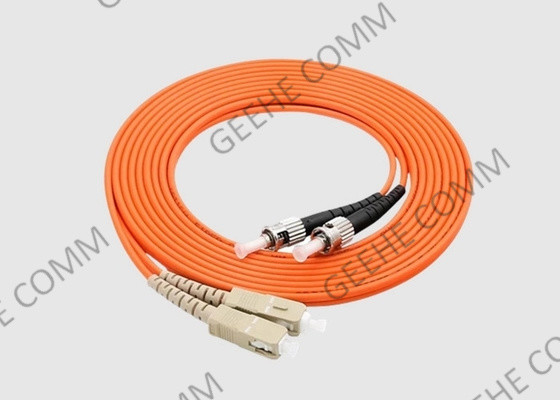

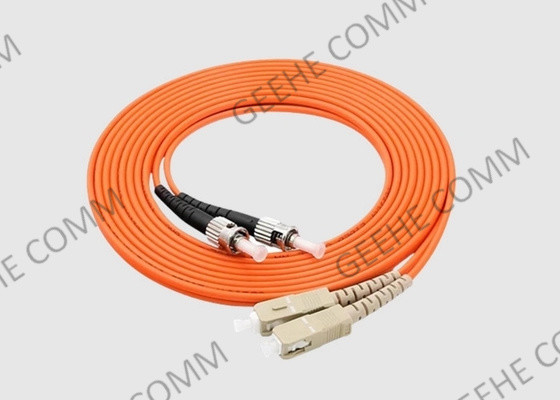

3M ST/SC Duplex Multimode 50/125 OM2 3,0mm Fiber Patch Cable, πορτοκαλί
1- Βασική εισαγωγή:
50/125 OM2 Multimode ίνες είναι σχεδιασμένα και δημιουργήθηκαν για ταχύ Ethernet, Fiber Channel, Gigabit Ethernet ταχύτητες, κέντρο δεδομένων, OM2 κληρονομιά, τοπικά δίκτυα, SAN, σπονδυλική στήλη, riser,και οριζόντιες εφαρμογές.
Τα καλώδια φυτικής ράβδου OM2 λειτουργούν σε συνιστώμενο φάσμα θερμοκρασίας: (-4 ° F έως +158 ° F) και έχουν ακτίνα MIN Install Bend 5,00 cm και ακτίνα MIN long-term Bend 3,00 cm.
OM2 50/125 Multimode καλώδια δέσμης ινών μειώνουν τη διαδικασία εγκατάστασης και ελαχιστοποιούν το συνολικό κόστος εγκατάστασης, λόγω της προεπιλεγμένης ενδογενούς λειτουργίας plug-and-play ινών.

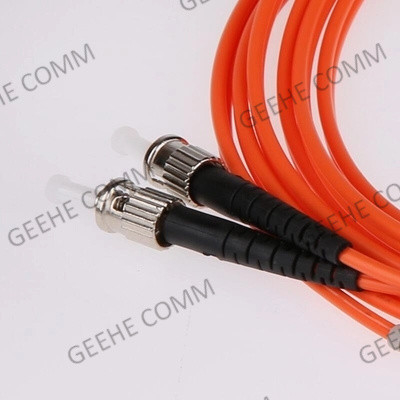

Ο σύνδεσμος ST διαθέτει τοποθέτηση ξιφολόγχης με στροφή / στροφή με κεραμική σιδερά.
2. ST προς SC Patch Cord Οφέλη και χαρακτηριστικά:
• Σχεδιασμένο για υποστήριξη εφαρμογών gigabit ethernet, καναλιού ινών, Infiniband, ATM και διαδικτυακού πρωτοκόλλου
• Το Plenum CMP είναι κατάλληλο για καλώδια που διέρχονται από τοίχους και οροφές με χώρο αέρα plenum
• Διπλώματα ευρεσιτεχνίας για τη μέθοδο εμβολιασμού για μεγαλύτερη αντοχή
• Οπτική επιθεώρηση και δοκιμή για απώλεια εισαγωγής
• Σχεδιασμός σακάτου αδιάβροχο, ανθεκτικό σε ηλεκτρικές παρεμβολές
• Συνδετήρες με χρώμα για εύκολη αναγνώριση και αντοχή
3- Εφαρμογές για τα καλώδια οπτικών ινών:
Συστήματα επικοινωνιών οπτικών ινών, βίντεο, LAN, CATV
Δίκτυο οπτικής πρόσβασης
Διαβίβαση δεδομένων με οπτική ίνα
Κέντρα δεδομένων
Δίκτυο τοπικής περιοχής
Εξοπλισμός δοκιμής
4.Παραμέτρος προδιαγραφών και τεχνολογίας
| Παράμετροι | Αξία | ||||
| Τύπος συνδέσμου | Επικαιροποιημένο | ||||
| Κέντρο μήκους κύματος(nm) | 1310 ή 1550 | ||||
| Μέγιστη απώλεια εισαγωγής(dB) | 0.3 | ||||
| Μιν.Συντελεστής εξαφάνισης(dB) | 23 | ||||
| Ελάχιστη απώλεια επιστροφής(ΕΥΠ)(dB) | 55 | ||||
| Ελάχιστη απώλεια επιστροφής(ΑΕΠ)(dB) | 65 | ||||
| Βασικός προσανατολισμός | Αργός άξονας | ||||
| Προσαρμογή άξονα(δγ) | ±3 | ||||
| Θερμοκρασία λειτουργίας°C) | -20~+70 | ||||
| Θερμοκρασία αποθήκευσης°C) | -40~+85 | ||||
| Τύπος ινών | Φυτικές ίνες | ||||
* Για συσκευή με συνδετήρα. IL είναι 0,3dB υψηλότερο, RL είναι 5dB χαμηλότερο, ER είναι 2dB χαμηλότερο.
* Το προεπιλεγμένο κλειδί συνδέσμου ευθυγραμμίζεται με τον αργό άξονα.
5.SC Προδιαγραφή συνδέσμου & Τεχνολογική παράμετρος:
| Παράμετρος | Μονάδα | Δείκτης | |||
| Τύπος τελικής όψης | ΕΠ | ΕΥΠ | ΑΕΠ | ||
| ΙΙ | dB | SM: ≤0.3,ΜΜ ≤0.1 | |||
| Επαναληψιμότητα | dB | ≤0.1 | |||
| Αντικατάστατη | dB | ≤0.2 | |||
| RL | ΣΜ | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| ΜΜ | dB | ≥ 36(Χωρίς σύνδεσμο APC) | |||
| Χρόνοι ζευγαρώσεως | >1000 | ||||
| Θερμοκρασία λειτουργίας | °C | -40 ~ +80 | |||
6Πώς να διαλέξετε καλώδια για φυτικά έπιπλα;
1) Τρόπος καλωδίου ινώδους ίνες: Μονοτρόπος ή πολυτρόπος
Η λειτουργία των καλωδίων φυτικών ινών υποδεικνύει πώς οι δέσμες φωτός ταξιδεύουν μέσα στην ίνες.
2) Αριθμός ινών: απλή ή διπλή
Σύμφωνα με τον αριθμό των νημάτων ινών, υπάρχουν απλοί και διπλοί ιμιδικοί κορδόνια.το σύρμα σύνδεσης μονοπυριδίων simplex περιέχει ένα μόνο νήμα ινών με ένα σύνδεσμο simplex σε κάθε άκροΜπορεί να συνδεθεί με ένα ζευγάρι BiDi μονάδες δέκτη που διαθέτουν μία θύρα.Καθώς το καλώδιο διπλής ινώσεως αποτελείται από δύο νήματα γυαλιού ή πλαστικού με έναν διπλό σύνδεσμο (ή θεωρείται ως δύο απλοί σύνδεσμοι)Είναι συχνά συνδεδεμένο με κοινούς πομπούς ή διπλές ίνες BiDi πομπούς.
3) Επιλέξτε τον κατάλληλο τύπο κάλυψης καλωδίων (PVC/LSZH/OFNP/Armored)
Συνήθως, υπάρχουν τρεις τύποι καλωδίων: Πολυβινύλιο χλωριούχο (PVC), χαμηλή καπνός μηδενικό χαλογόνο (LSZH) και οπτική ίνα μη-οδηγούμενη ολομέλεια (OFNP).Μπορείτε να δείτε εκεί χαρακτηριστικά στην εικόνα παρακάτω και να επιλέξετε το σωστό για το δίκτυο σας.
4) Επιλέξτε τον κατάλληλο τύπο πολίσματος συνδέσμου (UPC/APC)
Δεδομένου ότι η απώλεια του συνδέσμου APC είναι χαμηλότερη από τις συνδέσεις UPC, συνήθως, η οπτική απόδοση των συνδέσμων APC είναι καλύτερη από τις συνδέσεις UPC.οι συνδέσεις APC χρησιμοποιούνται ευρέως σε εφαρμογές όπως το FTTx, παθητικό οπτικό δίκτυο (PON) και πολλαπλασιασμό με διαίρεση μήκους κύματος (WDM) που είναι πιο ευαίσθητοι στην απώλεια επιστροφής.Έτσι θα πρέπει να ζυγίσει τα υπέρ και τα κατάΜε εκείνες τις εφαρμογές που απαιτούν υψηλής ακρίβειας σήμανση οπτικών ινών, APC θα πρέπει να είναι η πρώτη εξέταση, αλλά λιγότερο ευαίσθητα ψηφιακά συστήματα θα λειτουργήσει εξίσου καλά χρησιμοποιώντας UPC.το χρώμα του συνδέσμου του καλωδίου APC είναι πράσινο, και του καλωδίου UPC patch είναι μπλε.
