Λεπτομέρειες:
|

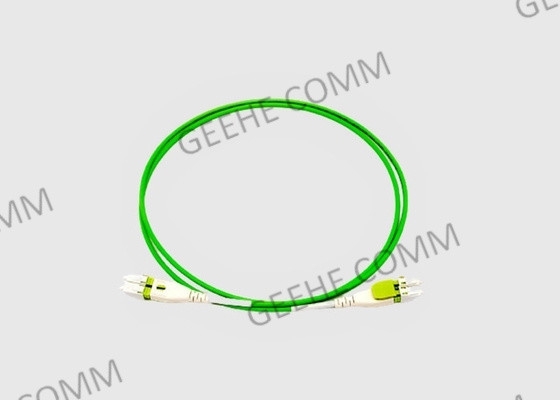

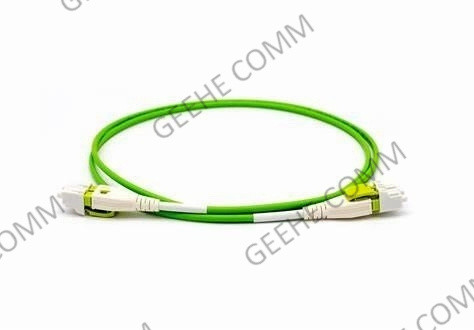

| Όνομα μοντέλου: | Δικτυακό δίκτυο LC/LC Uniboot 50 Micron OM4 | Αριθμός ινών: | Δυομελές |
|---|---|---|---|
| Τύπος ινών: | OM4 πολλαπλού τρόπου | Υλικό κάλυψης: | Μετώπη OFNR |
| Συνδετήρες: | LC σε LC | μήκος καλωδίου: | 0.5m/1m/1.5m ή προσαρμοσμένος |
| Endface του συνδετήρα: | PC/UPC/APC | Διάμετρος του καλωδίου: | 0.9/2.0/3.0/4.8/7.0 |
| Χρώμα ινών: | Κίτρινο/πορτοκαλί/Aqua/το κόκκινο | Κύκλος αντίκτυπου: | 1500 |
| Επισημαίνω: | Σκοινί μπαλωμάτων οπτικών ινών LC/LC Uniboot,OM4 πολλαπλού τρόπου σκοινί μπαλωμάτων οπτικών ινών,OM3 διπλό ίνα σκοινί μπαλωμάτων ΚΚ |
||
1- Βασική εισαγωγή:
Αγορά καλωδίων οπτικών ινών, γνωστά επίσης ως καλώδια οπτικών ινών, καλωδίων ινών ή καλωδίων ινών,είναι ένα οπτικό καλώδιο ινών είναι ένα καλώδιο οπτικών ινών που καλύπτεται σε κάθε άκρο με συνδέσεις που του επιτρέπουν να συνδεθεί γρήγορα και άνετα με CATVΤο παχύ στρώμα προστασίας του χρησιμοποιείται για τη σύνδεση του οπτικού πομπού, του δέκτη και του τερματικού κουτιού.Αυτό είναι γνωστό ως "καλωδίωση τύπου διασύνδεσης"Η ταχεία υιοθέτηση των οπτικών ινών σε διάφορες βιομηχανίες όπως τα κέντρα δεδομένων είναι ο κύριος παράγοντας που οδηγεί στην ανάπτυξη της αγοράς καλωδίων patch οπτικών ινών.
Προσφέρουμε μια σειρά από τυποποιημένα patchcords και pigtails.και 62.5/125 OM1 Multimode και διατίθενται σε 1,2,3Διαμορφώσεις ύψους 5 και 10 μέτρων για να ανταποκρίνονται στις περισσότερες ανάγκες εγκατάστασης.
2. Οφέλη και χαρακτηριστικά του κορδέλου:
3- Εφαρμογές για τα καλώδια οπτικών ινών:
4.
4. Προδιαγραφές & Τεχνολογική παράμετρος
| Παράμετροι | Αξία | ||||
| Τύπος συνδέσμου | Ειδικότερα, η ΕΤΕπ έχει την ευθύνη για την εκτέλεση των καθηκόντων που της ανατίθενται. | ||||
| Κέντρο μήκους κύματος(nm) | 1310 ή 1550,980 ή 1060,850,780 | ||||
| Μέγιστη απώλεια εισαγωγής(dB) | 0.3 | ||||
| Μιν.Συντελεστής εξαφάνισης(dB) | 23 | ||||
| Ελάχιστη απώλεια επιστροφής(ΕΥΠ)(dB) | 55 | ||||
| Ελάχιστη απώλεια επιστροφής(ΑΕΠ)(dB) | 65 | ||||
| Βασικός προσανατολισμός | Αργός άξονας | ||||
| Προσαρμογή άξονα(δγ) | ±3 | ||||
| Θερμοκρασία λειτουργίας°C) | -20~+70 | ||||
| Θερμοκρασία αποθήκευσης°C) | -40~+85 | ||||
| Τύπος ινών | PM Panda Fiber | ||||
* Για συσκευή με συνδετήρα. IL είναι 0,3dB υψηλότερο, RL είναι 5dB χαμηλότερο, ER είναι 2dB χαμηλότερο.
* Το προεπιλεγμένο κλειδί συνδέσμου ευθυγραμμίζεται με τον αργό άξονα.
5. Προδιαγραφές συνδέσμου LC&SC & Τεχνολογική παράμετρος:
| Παράμετρος | Μονάδα | Δείκτης | |||
| Τύπος τελικής όψης | ΕΠ | ΕΥΠ | ΑΕΠ | ||
| ΙΙ | dB | SM: ≤0.3;ΜΜ ≤0.1 | |||
| Επαναληψιμότητα | dB | ≤0.1 | |||
| Αντικατάστατη | dB | ≤0.2 | |||
| RL | ΣΜ | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| ΜΜ | dB | ≥ 36(Χωρίς σύνδεσμο APC) | |||
| Χρόνοι ζευγαρώσεως | >1000 | ||||
| Θερμοκρασία λειτουργίας | °C | -40 ~ +80 | |||
6Πληροφορίες παραγγελίας καλωδίου ελαστικού:
| ΕΤΠ | - Χ | -XX | -XX | -XX | - Χ | - Χ |
| S: Simplex Δ: Δυομελές |
ΑΕ: ΑΕ/ΑΕΠ ΔΕΣ: ΔΕΣ/ΔΕΣ LP:LC/PC |
LA:LC/APC ΔΕΣ: ΔΕΣ/ΔΕΣ LP:LC/PC |
09:0.9mm 20:2.0mm 30:30,0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:άλλα | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Λειτουργία ινών | Τύπος συνδέσμου | Τύπος συνδέσμου | Διάμετρος καλωδίου | Τύπος φλάντζης | Μέγεθος ινών |
* EX: OFC-D-LA-LA-09-0-1.0
7Πώς να διαλέξετε τα καλώδια για το φυτικό έμβρυο;
1)Κατάσταση καλωδίου ινών: Μονή ή πολυμέθοδος
Η λειτουργία των καλωδίων φυτικών ινών υποδεικνύει πώς οι δέσμες φωτός ταξιδεύουν μέσα στην ινή.
2)Αριθμός ινών: απλή ή διπλή
Σύμφωνα με τον αριθμό των νημάτων ινών, υπάρχουν απλοί και διπλοί ιμιδικοί κορδόνια.το σύρμα σύνδεσης μονοπυριδίων simplex περιέχει ένα μόνο νήμα ινών με ένα σύνδεσμο simplex σε κάθε άκροΜπορεί να συνδεθεί με ένα ζευγάρι BiDi μονάδες δέκτη που διαθέτουν μία θύρα.Καθώς το καλώδιο διπλής ινώσεως αποτελείται από δύο νήματα γυαλιού ή πλαστικού με έναν διπλό σύνδεσμο (ή θεωρείται ως δύο απλοί σύνδεσμοι)Είναι συχνά συνδεδεμένο με κοινούς πομπούς ή διπλές ίνες BiDi πομπούς.
3) Επιλέξτε τον κατάλληλο τύπο κάλυψης καλωδίων (PVC/LSZH/OFNP/Armored)
Συνήθως, υπάρχουν τρεις τύποι καλωδίων: Πολυβινύλιο χλωριούχο (PVC), χαμηλό κάπνισμα μηδενικό χαλογόνο (LSZH) και οπτική ίνα μη-οδηγούμενη ολομέλεια (OFNP).Μπορείτε να δείτε εκεί χαρακτηριστικά στην εικόνα παρακάτω και να επιλέξετε το σωστό για το δίκτυο σας.
4) Τύπος συνδέσμου: LC, SC, ST ή Άλλοι
Υπάρχουν πολλοί τύποι συνδέσμων που χρησιμοποιούνται σε καλώδια σύνδεσης ινών όπως LC, SC, ST, MTP ή MPO που αναφέρονται σε αυτό το άρθρο Πόσους τύπους συνδέσμων ινών γνωρίζετε; Εκτός από αυτούς τους συνδέσμους,Υπάρχει ένα πρόσφατο σχεδιασμό συνδέσμου που ονομάζεται MDC σύνδεσμος, η οποία επιτρέπει την υψηλότερη δυνατή πυκνότητα συνδέσμων, παρέχοντας ένα πλεονέκτημα 3X έναντι ενός τυπικού συνδέσμου LC. Οι διαφορετικοί τύποι συνδέσμων πρέπει να συνδέονται σε διαφορετικές διεπαφές,Έτσι θα πρέπει να επιβεβαιώσετε τον τύπο διεπαφής των συσκευών που χρησιμοποιείτε για πρώτη φορά.
5) Επιλέξτε τον κατάλληλο τύπο πολίσματος συνδέσμου (UPC/APC)
Δεδομένου ότι η απώλεια του συνδέσμου APC είναι χαμηλότερη από τις συνδέσεις UPC, συνήθως, η οπτική απόδοση των συνδέσμων APC είναι καλύτερη από τις συνδέσεις UPC.οι συνδέσεις APC χρησιμοποιούνται ευρέως σε εφαρμογές όπως το FTTx, παθητικό οπτικό δίκτυο (PON) και πολλαπλασιασμό με διαίρεση μήκους κύματος (WDM) που είναι πιο ευαίσθητοι στην απώλεια επιστροφής.Έτσι θα πρέπει να ζυγίσει τα υπέρ και τα κατάΜε εκείνες τις εφαρμογές που απαιτούν υψηλής ακρίβειας σήμανση οπτικών ινών, APC θα πρέπει να είναι η πρώτη εξέταση, αλλά λιγότερο ευαίσθητα ψηφιακά συστήματα θα λειτουργήσει εξίσου καλά χρησιμοποιώντας UPC.το χρώμα του συνδέσμου του καλωδίου APC είναι πράσινο, και του καλωδίου UPC patch είναι μπλε.
8Υπηρεσίες εργοστασίου:
Υψηλού επιπέδου OEM υπηρεσία για τα εμπορικά σήματα.
