Λεπτομέρειες:
|
| Πρότυπο όνομα: | το ράφι 4U HD τοποθετεί την επιτροπή μπαλωμάτων ινών | Δομή: | Ελασματοποιημένος εν ψυχρώ χάλυβας |
|---|---|---|---|
| No.of προσαρμοστής/λιμένας: | 24 | Τύπος προσαρμοστών: | Ντούμπλεξ Sc (μπλε) |
| Ύψος: | 1U, 2U, 3U, 4U, 8U | Λιμένες: | 6, 12, 24, 48, 72,96, 144 |
| Τοποθετώντας σειρά ρύθμισης: | 50mm | Υλικό του πιάτου: | 1.5mm SPCC (μαύρο επίστρωμα) |
| Υλικό επίστρωμα: | Επίστρωμα σκονών | 1U διαστάσεις (Hxwxd): | 483 (H)×44 (H)×380mm (W) |
| Ικανότητα συναρμογών: | 24 ίνες | Θέση Compliancy RoHS: | Υποχωρητικός |
| Επισημαίνω: | 4U το ράφι τοποθετεί την επιτροπή μπαλωμάτων ινών,Επιτροπή μπαλωμάτων ινών με την κασέτα MTP,Οπτική επιτροπή μπαλωμάτων με την κασέτα MPO |
||

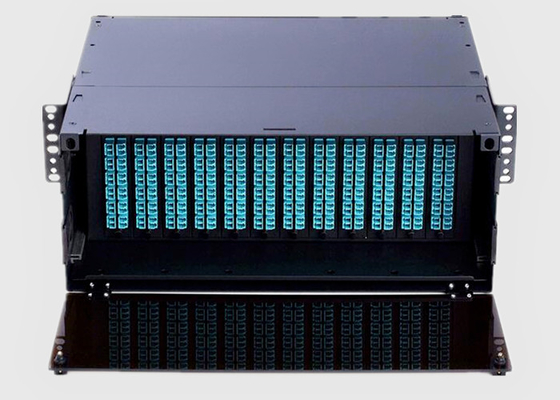

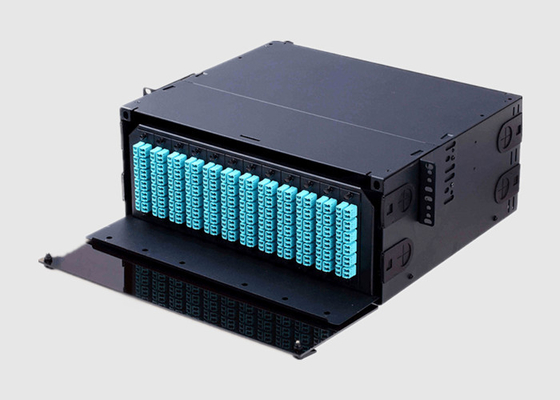

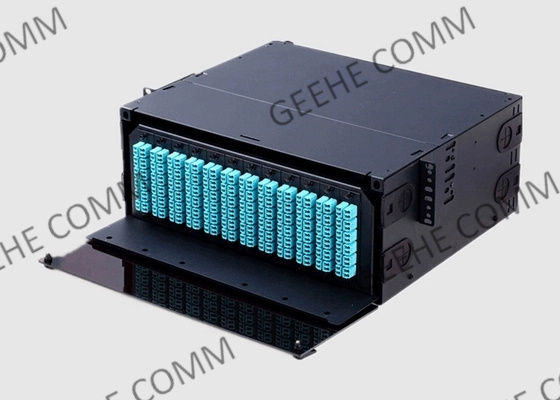

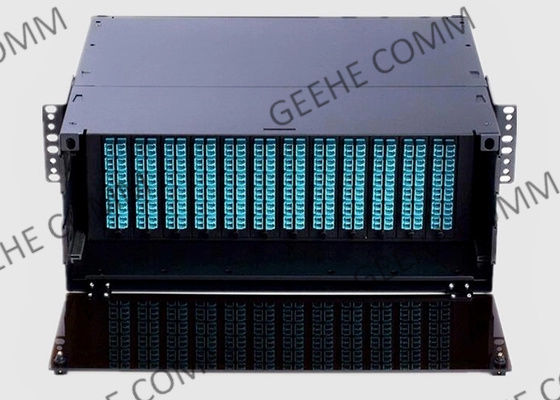

το ράφι 4U HD τοποθετεί την επιτροπή μπαλωμάτων ινών, με την επιτροπή προσαρμοστών ή την κασέτα MPO/MTP
Βασικές πληροφορίες:
Η επιτροπή μπαλωμάτων HD 4U (μονάδα ραφιών), πρόσθετες επιλογές περιλαμβάνει τις εκδόσεις ενός 1U, 2U, και 3U. Αυτό είναι πλήρης επιτροπή μπαλωμάτων LGX συμβατή που προσαρμόζει τα πιάτα προσαρμοστών LGX ή τις κασέτες LGX MTP/MPO. Αυτές οι μονάδες πρέπει να βγάλουν το δίσκο και να προσφέρουν τη πλήρη πρόσβαση από μπροστινό και πίσω μέρος. Αυτές οι μονάδες έχουν επίσης μια πλήρη καπνισμένη Lexan σαφή, μπροστινός-αρθρωμένη επιτροπή πρόσβασης, και μια αρθρωμένη επιτροπή πρόσβασης στο οπίσθιο τμήμα της μονάδας.
Αυτή η επιτροπή μπαλωμάτων οπτικών ινών υψηλής πυκνότητας 288 ινών 4U 19» σχεδιάζεται για το κέντρο δεδομένων 10G/40G/100G, το οποίο μπορεί να κρατήσει ψηλά σε 12 επιτροπές προσαρμοστών Χ ή 12 κασέτες Χ LGX MPO/MTP, mpo-LC, ή fanout συνδετήρων mtp-LC καλώδια είναι διαθέσιμα.
Επιτροπές μπαλωμάτων ινών 24 λιμένας Benefit&Feature:
1. Συμβατό σύστημα LGX
2. Ράφι Mountable
3.19» τυποποιημένο μέγεθος, ελαφριά και γερή δομή
4. Μεταβλητές ενότητες μέσα
5. Κατάλληλος και για την κορδέλλα και για το στρογγυλό καλώδιο
6. Βελτιωμένο σχέδιο για να εξασφαλίσει ακτίνα κάμψεων καλωδίων οπτικών ινών περισσότερο από 40mm
7. Σκόνη που ντύνεται
8. Καπνισμένη μπροστινή κάλυψη Lexan
9. Διαφάνεια-έξω δίσκος για την εύκολη πρόσβαση
10. Μπροστινό και πίσω μέρος αρθρωμένες πόρτες
12. Περιλαμβάνει να τοποθετήσει τα διοικητικά εξαρτήματα υλικού και καλωδίων
Επιτροπές μπαλωμάτων ινών 24 εφαρμογή λιμένων:
1) Δίκτυα τηλεπικοινωνιών
2) FTTH
3) ΤΟΠΙΚΌ LAN, ΩΧΡΌ, CATV NETOWORKS
4) Ενεργός λήξη συσκευών
5) CCTV
Παράμετροι Specificaiton&Technology:
| Παράμετρος | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Λειτουργούν μήκος κύματος (NM) | SDWC: 1310&1550STWC: 1310,1490 &1550 | ||||||||||
| Σειρά μήκους κύματος λιμένων (NM) | 1310 ±40,1490 ±10 και 1550 ±40 | ||||||||||
| Απώλεια @1310nm/1550nm εισαγωγής | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Ομοιομορφία (DB) | 0,6 | 1 | 1.6 | 2 | 1.8 | 0,8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 NM (DB) | ≤0.3 | ||||||||||
| Δύναμη εισαγωγής (MW) | 250max | ||||||||||
| Λειτουργούσα θερμοκρασία (℃) | -40~+85℃ | ||||||||||
| Θερμοκρασία αποθήκευσης (℃) | -40~+85℃ | ||||||||||
| Τύπος ινών | Corning G657A1, 900μm, 2mm, χαλαρός σωλήνας 3mm | ||||||||||
| Διαστάσεις (L×W×H) (χιλ.) | 100×80×10,141×115×18, κατόπιν αιτήσεως | ||||||||||
* Ο ανωτέρω αποκλειστικός συνδετήρας προδιαγραφών
Προδιαγραφή ραφιών 19 ίντσας:
| Ράφι 19 ίντσας | LGX | ||||||||||
| Διαμόρφωση | 1U | 2U | 1U | 2U | |||||||
| Διαστάσεις συσκευασίας (χιλ.) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Διαστάσεις εγκατάστασης (χιλ.) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Διαταγή των πληροφοριών:
| WBC- | Χ | X2- | 35- | ΧΧ | Χ | ΧΧ | ΧΧ | Χ | ||
| Π: Ασφάλιστρο Α: Βαθμολογήστε το Α Χ: Ακολουθήστε τις απαιτήσεις του πελάτη |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 μ Χ: Ακολουθήστε τις απαιτήσεις του πελάτη |
ίνα 25:250μM χαλαρή ίνα 09:900μM |
Sc: SC/UPC SA: SC/APC 00: κανένας συνδέστε |
Δ: Δ 1U: J1 2U: J2 |
|||
| Βαθμός | Αριθμός λιμένων | Μήκος κύματος λειτουργίας | Αναλογία συζεύξεων | Μήκος ινών | Τύπος ινών | Τύπος συνδετήρων | Διάσταση | |||
Υπηρεσία Geehe Wuhan:
1) Υψηλή περιβαλλοντική σταθερότητα
Χαμηλή απώλεια εισαγωγής, χαμηλή εξαρτώμενη απώλεια πόλωσης, χαμηλή πίσω αντανάκλαση, και καλή ομοιομορφία
2) Συμπαγής δομή
Το μικρό μέγεθος, αυτό μπορεί να εγκατασταθεί άμεσα σε ποικίλο κιβώτιο μεταφοράς και να λάβει ακριβώς λίγο διάστημα
3) Αυστηρός ποιοτικός έλεγχος
Εγγυώμαστε ότι κάθε προϊόν στα χέρια των πελατών υπόκειται στα αυστηρά εξεταστικά πρότυπα
4) Υψηλής ποιότητας ράβδος καλωδίων
Άριστο καλώδιο PVC, καλή δύναμη, και αντοχή, μακριά διάρκεια ζωής
