Λεπτομέρειες:
|
| Πρότυπο όνομα: | Το ράφι επιτροπής μπαλωμάτων ινών 1U τοποθετεί | Δομή: | 19» ράφι που τοποθετείται |
|---|---|---|---|
| Υλικό ραφιών: | Cold Rolled Steel, AL | Χρώμα ραφιών: | Μαύρος, άσπρος, γκρίζος, ή cOem |
| Ύψος στις μονάδες: | 1U, 2U, 3U, 4U, 8U | Λιμένες: | 6, 12, 24, 48, 72, 96, 144 |
| Μπροστινός συνδετήρας: | 8 - LC/LC πολλαπλού τρόπου | Πάχος: | 0.8mm, 1.0mm, 1.2mm |
| Μέγιστοι πυρήνες ινών: | 12 | Διαστάσεις (HxWxD): | 48.2×27.8×44mm |
| Επισημαίνω: | Επιτροπή μπαλωμάτων οπτικών ινών LGX,Επιτροπή μπαλωμάτων ινών λιμένων LGX 8,Επιτροπή διανομής ινών LGX |
||

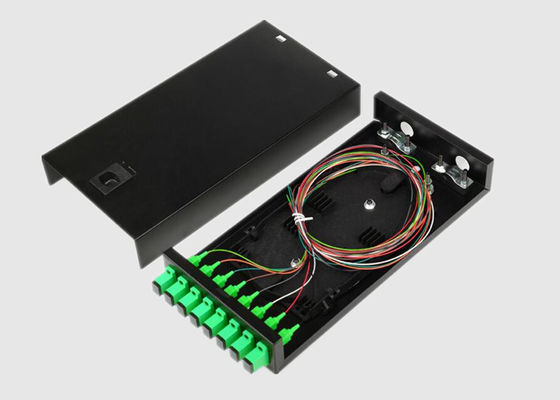

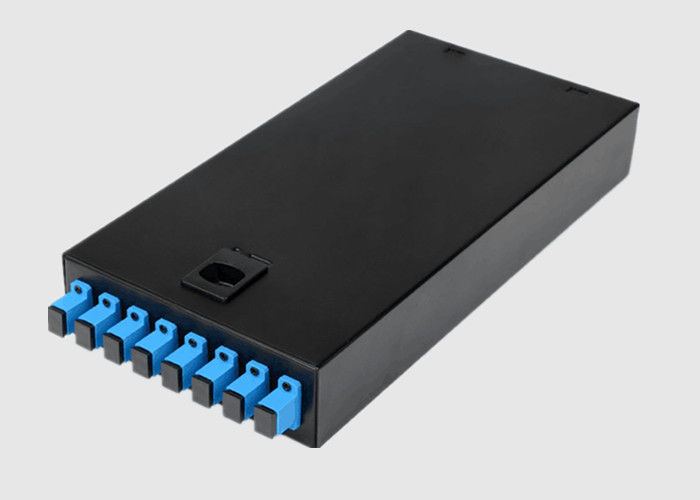

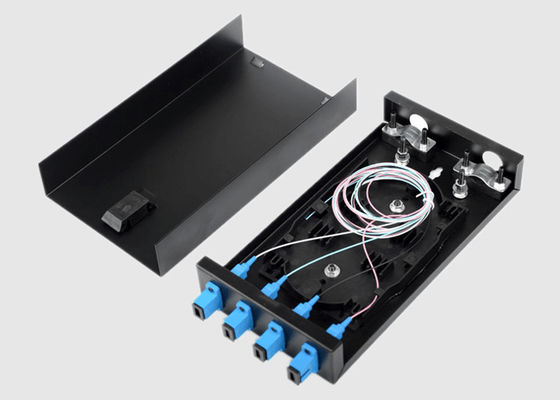

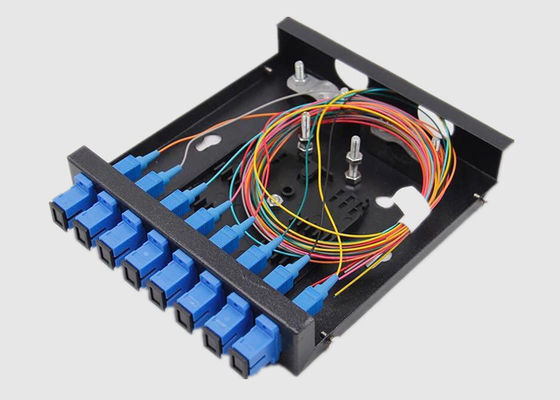

Το πολλαπλού τρόπου 8 ράφι επιτροπής μπαλωμάτων ινών προσαρμοστών λιμένων MPO LGX LC 1U τοποθετεί
Βασικές πληροφορίες:
η επιτροπή μπαλωμάτων ινών 1U LGX που 8 λιμένες, το ράφι τοποθετούν με επιτροπή μπαλωμάτων ινών χάλυβα (τη μαύρη) παρέχει μια γρήγορη και εύκολη λύση για την επιδιόρθωση των ολοκληρωμένων καλωδίων ινών. Είναι 1U στο ύψος και σημαμένος να τοποθετηθούν 19» βασανίζουν ή γραφείο.
Οικονομικό σχέδιο: παρέχει μια προσιτή και συμπαγή λύση για τις εφαρμογές ινών rackmount, έχει 8 αυλακώσεις για την επιδιόρθωση του διπλού καλωδίου πολλαπλού τρόπου ινών LC, μπορούμε επίσης να παρέχουμε περισσότερα πρότυπα: 1×4,1×8,1×16,1×32,1×64,2×4,2×8,2×16,2×32.
Ο τοίχος επιτροπής μπαλωμάτων τοποθετεί το χαρακτηριστικό γνώρισμα Benefit&:
Ο τοίχος επιτροπής μπαλωμάτων τοποθετεί την εφαρμογή:
Παράμετροι Specificaiton&Technology:
| Παράμετρος | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Λειτουργούν μήκος κύματος (NM) | SDWC: 1310&1550STWC: 1310,1490 &1550 | ||||||||||
| Σειρά μήκους κύματος λιμένων (NM) | 1310 ±40,1490 ±10 και 1550 ±40 | ||||||||||
| Απώλεια @1310nm/1550nm εισαγωγής | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Ομοιομορφία (DB) | 0,6 | 1 | 1.6 | 2 | 1.8 | 0,8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 NM (DB) | ≤0.3 | ||||||||||
| Δύναμη εισαγωγής (MW) | 250max | ||||||||||
| Λειτουργούσα θερμοκρασία (℃) | -40~+85℃ | ||||||||||
| Θερμοκρασία αποθήκευσης (℃) | -40~+85℃ | ||||||||||
| Τύπος ινών | Corning G657A1, 900μm, 2mm, χαλαρός σωλήνας 3mm | ||||||||||
| Διαστάσεις (L×W×H) (χιλ.) | 100×80×10,141×115×18, κατόπιν αιτήσεως | ||||||||||
* Ο ανωτέρω αποκλειστικός συνδετήρας προδιαγραφών
Προδιαγραφή ραφιών 19 ίντσας:
| Ράφι 19 ίντσας | LGX | ||||||||||
| Διαμόρφωση | 1U | 2U | 1U | 2U | |||||||
| Διαστάσεις συσκευασίας (χιλ.) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Διαστάσεις εγκατάστασης (χιλ.) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Διαταγή των πληροφοριών:
| WBC- | Χ | X2- | 35- | ΧΧ | Χ | ΧΧ | ΧΧ | Χ | ||
| Π: Ασφάλιστρο Α: Βαθμολογήστε το Α Χ: Ακολουθήστε τις απαιτήσεις του πελάτη |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 μ Χ: Ακολουθήστε τις απαιτήσεις του πελάτη |
ίνα 25:250μM χαλαρή ίνα 09:900μM |
Sc: SC/UPC SA: SC/APC 00: κανένας συνδέστε |
Δ: Δ 1U: J1 2U: J2 |
|||
| Βαθμός | Αριθμός λιμένων | Μήκος κύματος λειτουργίας | Αναλογία συζεύξεων | Μήκος ινών | Τύπος ινών | Τύπος συνδετήρων | Διάσταση | |||
Υπηρεσία Geehe Wuhan:
1) Υψηλή περιβαλλοντική σταθερότητα
Χαμηλή απώλεια εισαγωγής, χαμηλή εξαρτώμενη απώλεια πόλωσης, χαμηλή πίσω αντανάκλαση, και καλή ομοιομορφία
2) Συμπαγής δομή
Το μικρό μέγεθος, αυτό μπορεί να εγκατασταθεί άμεσα σε ποικίλο κιβώτιο μεταφοράς και να λάβει ακριβώς λίγο διάστημα
3) Αυστηρός ποιοτικός έλεγχος
Εγγυώμαστε ότι κάθε προϊόν στα χέρια των πελατών υπόκειται στα αυστηρά εξεταστικά πρότυπα
5) Υψηλής ποιότητας ράβδος καλωδίων
Άριστο καλώδιο PVC, καλή δύναμη, και αντοχή, μακριά διάρκεια ζωής
