Λεπτομέρειες:
|
| Πρότυπο όνομα: | Lc-UPC το ράφι τοποθετεί το μπάλωμα | Δομή: | Ελασματοποιημένος εν ψυχρώ χάλυβας |
|---|---|---|---|
| No.of προσαρμοστής/λιμένας: | 24 | Τύπος προσαρμοστών: | Ντούμπλεξ Sc (μπλε) |
| Ύψος: | 1U, 2U, 3U, 4U, 8U | Λιμένες: | 6, 12, 24, 48, 72,96, 144 |
| Τοποθετώντας σειρά ρύθμισης: | 50mm | Υλικό του πιάτου: | 1.5mm SPCC (μαύρο επίστρωμα) |
| Υλικό επίστρωμα: | Επίστρωμα σκονών | 1U διαστάσεις (Hxwxd): | 483 (H)×44 (H)×380mm (W) |
| Ικανότητα συναρμογών: | 24 ίνες | Θέση Compliancy RoHS: | Υποχωρητικός |
| Επισημαίνω: | Lc-UPC επιτροπή μπαλωμάτων και συναρμογών,1 μπάλωμα RU και επιτροπή συναρμογών,Singlemode επιτροπή μπαλωμάτων οπτικών ινών |
||

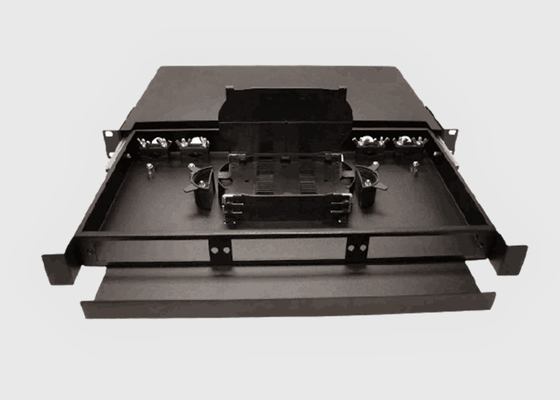

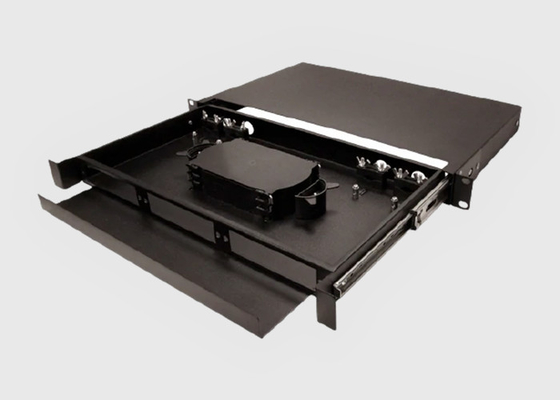

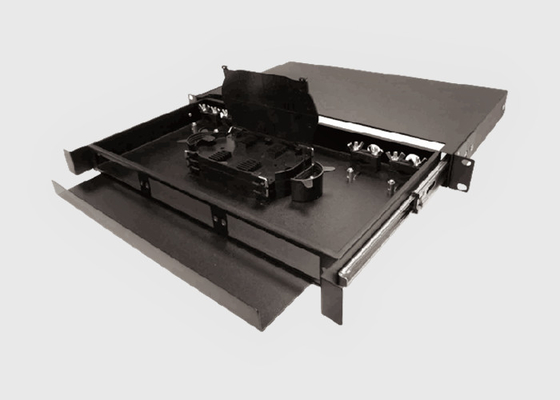

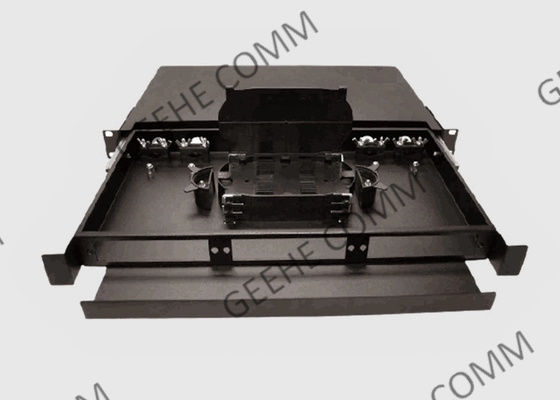

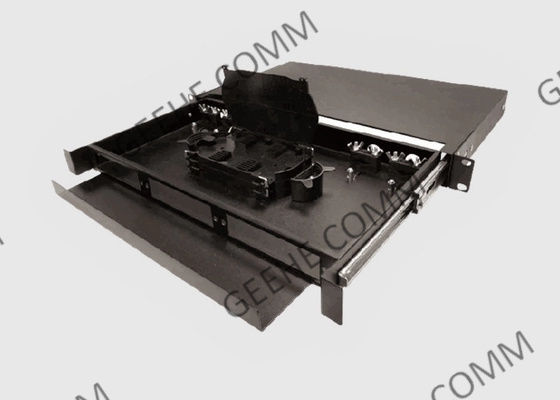

1 το RU 12 Singlemode ράφι lc-UPC λιμένων τοποθετεί τις πλεξίδες μπαλωμάτων και συναρμογών 900um
Βασικές πληροφορίες:
1U το ράφι τοποθετεί τη συναρμογή οπτικών ινών και τα συνημμένα λήξης από Geehe COMM παρέχουν μια οικονομική λύση για τις μικρές εγκαταστάσεις όπου άμεσο να συνδέσει λήξης ή πλεξίδων απαιτείται.
Οι χαρακτηριστικές χρήσεις αυτών των συνημμένων περιλαμβάνουν τις καταστάσεις όπου έξω από τις εγκαταστάσεις τα καλώδια ολοκληρώνονται επάνω στην πλάτη της επιτροπής συνδετήρων ή πού οι πλεξίδες συνδέονται επάνω στο εισερχόμενο καλώδιο.
Αυτά τα συνημμένα χρησιμοποιούνται επίσης ως σημείο για να δείξουν τις συνδέσεις μπαλωμάτων ή ως λήξη τελών για τα κεντρίσματα σπονδυλικών στηλών στο περιβάλλον τηλεπικοινωνιών.
Επιτροπές μπαλωμάτων ινών 24 λιμένας Benefit&Feature:
1. Εύρωστη κατασκευή
2. Βαρέων καθηκόντων πλευρικό κιγκλίδωμα συρτάρι-φωτογραφικών διαφανειών
3. Μειωμένο βάθος για τη διαστημική εγκατάσταση αποταμίευσης στα ντουλάπια
4. Η προαιρετική μπροστινή διαχείριση ινών το κάνει ένα μετατρέψιμο σχέδιο μεταξύ του μειωμένου και κανονικού βάθους
5. Μετακινούμενη μαγνητική κορυφή για την εύκολη πρόσβαση
6. Πολλαπλάσια σημεία εισόδων για τη μελλοντική επέκταση
7. 6-36 προσαρμοστές Sc και 6-72 προσαρμοστές LC
8. Παραδοθείς πλήρως φορτωμένος
Επιτροπές μπαλωμάτων ινών 24 εφαρμογή λιμένων:
1) Δίκτυα τηλεπικοινωνιών
2) FTTH
3) ΤΟΠΙΚΌ LAN, ΩΧΡΌ, CATV NETOWORKS
4) Ενεργός λήξη συσκευών
5) CCTV
Παράμετροι Specificaiton&Technology:
| Παράμετρος | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Λειτουργούν μήκος κύματος (NM) | SDWC: 1310&1550STWC: 1310,1490 &1550 | ||||||||||
| Σειρά μήκους κύματος λιμένων (NM) | 1310 ±40,1490 ±10 και 1550 ±40 | ||||||||||
| Απώλεια @1310nm/1550nm εισαγωγής | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Ομοιομορφία (DB) | 0,6 | 1 | 1.6 | 2 | 1.8 | 0,8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 NM (DB) | ≤0.3 | ||||||||||
| Δύναμη εισαγωγής (MW) | 250max | ||||||||||
| Λειτουργούσα θερμοκρασία (℃) | -40~+85℃ | ||||||||||
| Θερμοκρασία αποθήκευσης (℃) | -40~+85℃ | ||||||||||
| Τύπος ινών | Corning G657A1, 900μm, 2mm, χαλαρός σωλήνας 3mm | ||||||||||
| Διαστάσεις (L×W×H) (χιλ.) | 100×80×10,141×115×18, κατόπιν αιτήσεως | ||||||||||
* Ο ανωτέρω αποκλειστικός συνδετήρας προδιαγραφών
Προδιαγραφή ραφιών 19 ίντσας:
| Ράφι 19 ίντσας | LGX | ||||||||||
| Διαμόρφωση | 1U | 2U | 1U | 2U | |||||||
| Διαστάσεις συσκευασίας (χιλ.) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Διαστάσεις εγκατάστασης (χιλ.) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Διαταγή των πληροφοριών:
| WBC- | Χ | X2- | 35- | ΧΧ | Χ | ΧΧ | ΧΧ | Χ | ||
| Π: Ασφάλιστρο Α: Βαθμολογήστε το Α Χ: Ακολουθήστε τις απαιτήσεις του πελάτη |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 μ Χ: Ακολουθήστε τις απαιτήσεις του πελάτη |
ίνα 25:250μM χαλαρή ίνα 09:900μM |
Sc: SC/UPC SA: SC/APC 00: κανένας συνδέστε |
Δ: Δ 1U: J1 2U: J2 |
|||
| Βαθμός | Αριθμός λιμένων | Μήκος κύματος λειτουργίας | Αναλογία συζεύξεων | Μήκος ινών | Τύπος ινών | Τύπος συνδετήρων | Διάσταση | |||
Υπηρεσία Geehe Wuhan:
1) Υψηλή περιβαλλοντική σταθερότητα
Χαμηλή απώλεια εισαγωγής, χαμηλή εξαρτώμενη απώλεια πόλωσης, χαμηλή πίσω αντανάκλαση, και καλή ομοιομορφία
2) Συμπαγής δομή
Το μικρό μέγεθος, αυτό μπορεί να εγκατασταθεί άμεσα σε ποικίλο κιβώτιο μεταφοράς και να λάβει ακριβώς λίγο διάστημα
3) Αυστηρός ποιοτικός έλεγχος
Εγγυώμαστε ότι κάθε προϊόν στα χέρια των πελατών υπόκειται στα αυστηρά εξεταστικά πρότυπα
4) Υψηλής ποιότητας ράβδος καλωδίων
Άριστο καλώδιο PVC, καλή δύναμη, και αντοχή, μακριά διάρκεια ζωής
