Λεπτομέρειες:
|
| Όνομα μοντέλου: | Προδιαγεγραμμένο θωρακισμένο καλώδιο | Αριθμός ινών: | Απλούστατο |
|---|---|---|---|
| Τύπος ινών: | ΟΜ3 | Υλικό κάλυψης: | Μετώπη OFNR |
| Συνδετήρες: | LC σε LC | μήκος καλωδίου: | 0.5m/1m/1.5m ή προσαρμοσμένος |
| Endface του συνδετήρα: | PC/UPC/APC | Διάμετρος του καλωδίου: | 0.9/2.0/3.0/4.8/7.0 |
| Χρώμα ινών: | Κίτρινο/πορτοκαλί/Aqua/το κόκκινο | Κύκλος αντίκτυπου: | 1500 |
| Επισημαίνω: | 6 θωρακισμένο καλώδιο Preterminated ινών,50/125 θωρακισμένο καλώδιο Preterminated,OM3 υπαίθριο θωρακισμένο καλώδιο Preterminated |
||

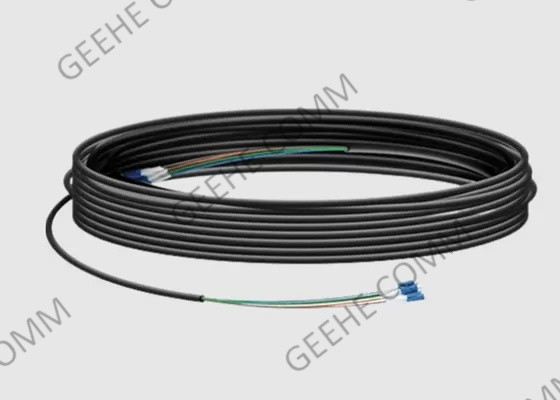

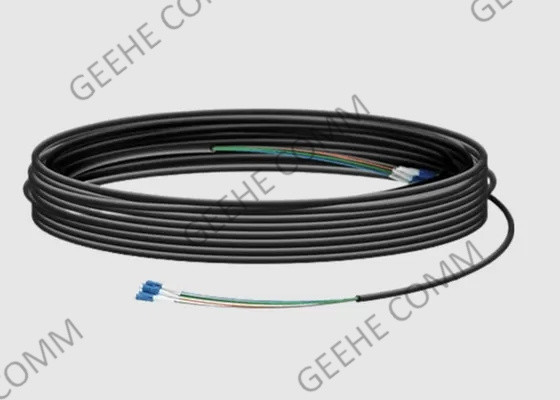

6 ίνες 50/125 OM3 Εξωτερικό Προδιαγεγραμμένο θωρακισμένο καλώδιο με τερματισμό με συνδέσμους LC
1.Προδιαγεγραμμένο θωρακισμένο καλώδιοΒασική εισαγωγή:
Η σύγχρονη εγκατάστασή μας μπορεί να τερματίσει πολυμέθοδο 62,5 ή 50 μm (OM2, OM3, OM4) καθώς και μονομέθοδο ίνες.Οι τυποποιημένες επιλογές συνδέσμων περιλαμβάνουν LCΜπορούμε επίσης να τερματίσουμε άλλους τύπους συνδέσμων όπως τύποι MTRJ, FC και APC.
Με την ευρεία ποικιλία των διαθέσιμων καλωδίων οπτικών ινών μπορούμε να εκπληρώσουμε τα αιτήματά σας για ραδιοτηλεόραση, εξορύξεις, ασύρματα,Κτίριο προς κτίριο, Μεταφορές, πετρέλαιο και φυσικό αέριο και πολλά άλλα.
Αυτές οι συναρμολογήσεις εξαλείφουν την ανάγκη για επί τόπου τερματισμό και ακριβά εργαλεία.παρέχουμε επαγγελματικά αποτελέσματα δοκιμών για τις ανάγκες των πελατών σαςΤα αποτελέσματα των δοκιμών με τα παρεμβολικά είναι διαθέσιμα με επιπλέον χρέωση.
2. Προδιαγεγραμμένο θωρακισμένο καλώδιο
3Προδιαγεγραμμένες προδιαγραφές και τεχνολογικές παραμέτρους θωρακισμένων καλωδίων:
| Κατασκευή | |
| Αριθμός ινών | 2- Στρογγυλή ίνες |
| Αξιολογήσεις καλωδιακών | Συνεδρίαση της Ολομέλειας (OFNP) Ελάχιστη καπνός μηδενικό αλογονέκτιο (LSZH) |
| Τύποι ινών | Μονότροπος: OS2 9/125um Πολυτρόπος: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Τύποι συνδέσμων | Διπλό LC Uniboot |
| Χρώμα σακάτου | OS1/OS2: Κίτρινο OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:Πράσινο ασβεστόλιθο |
| Φυσικές Ιδιότητες | |
| Εξωτερική διάμετρος καλωδίου (OD) | 20,0 mm |
| Ράδιο κάμψης (min) | 40 χιλιοστά |
| Διαρκεια των συνδέσμων | 500 κύκλοι |
| Ράδιο κάμψης (λεπτομερίδιο) | 20 mm (40 mm) |
| Οπτικές ιδιότητες | |
| Απώλεια εισαγωγής συνδέσμου | ΜΜ: 0,15dB μέγιστο (Επιλεγμένη IL) 0,10dB μέγιστο (Υπερ-χαμηλή IL) 0,25dB μέγιστο (Επιλεγμένη IL) |
| SM: 0,25 dB μέγιστο (βελτιωμένο IL) | |
| Απώλεια επιστροφής συνδέσμου | 26dB min (MM) 55dB min (SM) 65dB min (SM/APC) |
| Περιβαλλοντικές ιδιότητες | |
| Θερμοκρασία αποθήκευσης και μεταφοράς | -40 °C-+70 °C |
| Θέρμανση λειτουργίας και εγκατάστασης | -40 °C-+70 °C |
4. Πληροφορίες παραγγελίας
| Κωδικός | Τύπος ινών | Τύπος καλωδίου | Υλικό σακάτου | Χρώμα | Διάστημα (m) | ||||
| Π | 3 | ΟΜ3 | ΑΡ2 | Στρογγυλο 2 mm | Α | LSZH | Y | Κίτρινο | 1 |
| 4 | OM4 | ΑX2 | Γύρω 2,4 χιλιοστά | R | ΟΦΝΡ | Α | Ακουα | 2 | |
| 7 | G.657A1 | Π | ΟΦΝΠ | Ε | Έρικα Βάιολετ | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
5. Πληροφορίες παραγγελίας κληρονομιάς
| Τέλος συνδέσμου | Τρόπος | Διαμόρφωση καλωδίου | Χρώμα καλωδίου | Διάμετρος καλωδίου | Διάστημα καλωδίου (μ) | ||||
| ΑΓ προς Γ | 9 | ΟΣ1/ΟΣ2 | D | Δυομελές | Y | Κίτρινο | 20,4 mm | 1 | |
| 7Α1 | G.657A1 | DR | Δυοπλό Riser | Α | Ακουα | 30,0 mm | 2 | ||
| 7Α2 | G.657A2 | ΔΠ | Διπλή σύνοδος | Π | Ασπρο | 3 | |||
| ΟΜ3 | ΟΜ3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6Εφαρμογές για τα υβριδικά πηγάδια:
7Διαθέσιμες επιλογές
- Λ.Κ. Προσαρμοσμένες οπτικές επιλογές.
-- LC/PC (φυσική επαφή) Πολωνικά
-- Λάμψη LC/UPC (υπερφυσική επαφή)
-- Λάρισμα LC/APC (Angled Physical Contact)
Δωμάτιο: Riser (OFNR), Plenum (OFNP), Low Smoke Zero Halogens (LSZH), PVC
Διάμετρος: 0,9 mm (900μm), 1,6 mm, 1,8 mm, 2,0 mm, 3,0 mm
Χρώματα μπουφάν: Aqua, πορτοκαλί, πράσινο, κόκκινο, μπλε, γκρι, μαύρο, κίτρινο
LC Multimode 62,5/125μm MMF Fiber (καλώδιο οπτικών ινών Corning)
LC Multimode 50/125μm MMF OM2 ίνες (καλώδιο οπτικών ινών Corning)
LC Multimode 50/125μm MMF OM3 10Gb Laser Optimized Fiber (Fiber Corning)
Τα καλώδια LC Simplex ή LC Duplex είναι επίσης διαθέσιμα σε προαιρετικά χρώματα.
Το LC Standard boot, το LC 45° γωνία boot, το LC 90° γωνία boot, ή οι επιλογές των μικρών boot.
Το καλώδιο οπτικών ινών της Corning, ή το Fiber One Fiber.
