Λεπτομέρειες:
|
| Όνομα μοντέλου: | Υπεύθυνος εκτόξευσης συστήματος οπτικών ινών | Αριθμός ινών: | Δυομελές |
|---|---|---|---|
| Τύπος ινών: | 50/125 καλώδιο μπαλωμάτων ινών LSZH 2.0mm OD, διπλά OM3 οπτική ίνα lc-LC καλώδια ΚΚ | Υλικό κάλυψης: | Μετώπη OFNR |
| Συνδετήρες: | SC-LC | Διάρκεια καλωδίου: | 0.5m/1m/1.5m ή προσαρμοσμένος |
| Endface του συνδετήρα: | PC/UPC/APC | Διάμετρος του καλωδίου: | 0.9/1.8/2.0/3.0/4.8/7.0 χιλ. |
| Χρώμα ινών: | Κίτρινο/πορτοκαλί/Aqua/το κόκκινο | Κύκλος αντίκτυπου: | 1500 |
| Επισημαίνω: | LC APC APC Sc στον άλτη οπτικών ινών,Άλτες 50/125 διπλοί ενιαίοι ινών τρόπου,Οπτικό σκοινί αλτών CE |
||

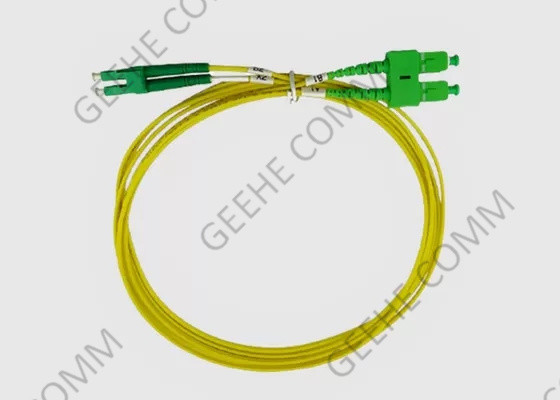

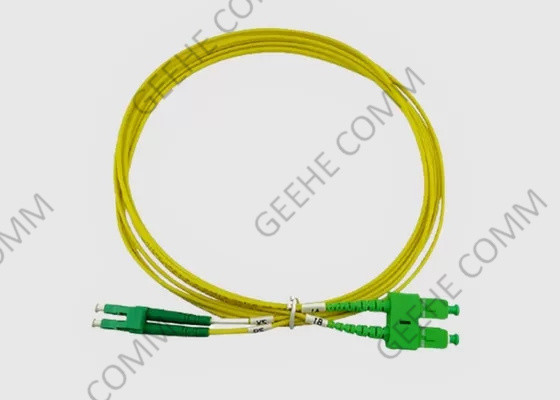

Ενιαία λειτουργία 50/125 Duplex LC APC προς SC APC Fiber Optic System Jumper
1- Φάιμπερ Πατς Κορδόνι Βασική εισαγωγή:
Οι συναρμολογήσεις καλωδίων οπτικών ινών Geehe είναι ιδανικές για υποστήριξη εφαρμογών διπλής και απλής ινών σε μεγάλες αποστάσεις και ραχοκοκαλιές επόμενης γενιάς.Οι συσσωρευτές καλωδίων Geehe διαθέτουν υψηλής ποιότητας ίνες που πληρούν τις απαιτήσεις της IEC - 60793-2-10, TIA-492AAAC (OM3) και TIA-492AAAD (OM4) προδιαγραφές. these assemblies offer a superior connector polish that meets stringent Telcordia and ISO/IEC specifications for end-face geometry and exceeds all ANSI/TIA and ISO/IEC insertion loss and return loss requirementsΤα jumpers και τα pigtails της Geehe είναι επίσης διαθέσιμα σε γωνιακό polish (APC) για FTXX, PON, POL, CATV, LAN και WAN.
2Οπτική ίνα Jumper Οφέλη και χαρακτηριστικά:
3Εφαρμογές για τα υβριδικά πηγάδια:
4. Προδιαγραφές & Τεχνολογικές παράμετροι
| Κατασκευή | |
| Αριθμός ινών | 2- Στρογγυλή ίνες |
| Αξιολογήσεις καλωδιακών | Συνεδρίαση της Ολομέλειας (OFNP) Ελάχιστη καπνός μηδενικό αλογονέκτιο (LSZH) |
| Τύποι ινών | Μονότροπος: OS2 9/125um Πολυτρόπος: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Τύποι συνδέσμων | Διπλό LC Uniboot |
| Χρώμα σακάτου | OS1/OS2: Κίτρινο OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:Πράσινο ασβεστόλιθο |
| Φυσικές Ιδιότητες | |
| Εξωτερική διάμετρος καλωδίου (OD) | 20,0 mm |
| Ράδιο κάμψης (min) | 40 χιλιοστά |
| Διαρκεια των συνδέσμων | 500 κύκλοι |
| Ράδιο κάμψης (λεπτομερίδιο) | 20 mm (40 mm) |
| Οπτικές ιδιότητες | |
| Απώλεια εισαγωγής συνδέσμου | ΜΜ: 0,15dB μέγιστο (Επιλεγμένη IL) 0,10dB μέγιστο (Υπερ-χαμηλή IL) 0,25dB μέγιστο (Επιλεγμένη IL) |
| SM: 0,25 dB μέγιστο (βελτιωμένο IL) | |
| Απώλεια επιστροφής συνδέσμου | 26dB min (MM) 55dB min (SM) 65dB min (SM/APC) |
| Περιβαλλοντικές ιδιότητες | |
| Θερμοκρασία αποθήκευσης και μεταφοράς | -40 °C-+70 °C |
| Θέρμανση λειτουργίας και εγκατάστασης | -40 °C-+70 °C |
5. Πληροφορίες παραγγελίας
| Κωδικός | Τύπος ινών | Τύπος καλωδίου | Υλικό σακάτου | Χρώμα | Διάστημα (m) | ||||
| Π | 3 | ΟΜ3 | ΑΡ2 | Στρογγυλο 2 mm | Α | LSZH | Y | Κίτρινο | 1 |
| 4 | OM4 | ΑX2 | Γύρω 2,4 χιλιοστά | R | ΟΦΝΡ | Α | Ακουα | 2 | |
| 7 | G.657A1 | Π | ΟΦΝΠ | Ε | Έρικα Βάιολετ | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
Πληροφορίες παραγγελίας κληρονομιάς
| Τέλος συνδέσμου | Τρόπος | Διαμόρφωση καλωδίου | Χρώμα καλωδίου | Διάμετρος καλωδίου | Διάστημα καλωδίου (μ) | ||||
| ΑΓ προς Γ | 9 | ΟΣ1/ΟΣ2 | D | Δυομελές | Y | Κίτρινο | 20,4 mm | 1 | |
| 7Α1 | G.657A1 | DR | Δυοπλό Riser | Α | Ακουα | 30,0 mm | 2 | ||
| 7Α2 | G.657A2 | ΔΠ | Διπλή σύνοδος | Π | Ασπρο | 3 | |||
| ΟΜ3 | ΟΜ3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6Διαθέσιμες επιλογές
- Λ.Κ. Προσαρμοσμένες οπτικές επιλογές.
-- LC/PC (φυσική επαφή) Πολωνικά
-- Λάμψη LC/UPC (υπερφυσική επαφή)
-- Λάρισμα LC/APC (Angled Physical Contact)
Δωμάτιο: Riser (OFNR), Plenum (OFNP), Low Smoke Zero Halogens (LSZH), PVC
Διάμετρος: 0,9 mm (900μm), 1,6 mm, 1,8 mm, 2,0 mm, 3,0 mm
Χρώματα μπουφάν: Aqua, πορτοκαλί, πράσινο, κόκκινο, μπλε, γκρι, μαύρο, κίτρινο
LC Multimode 62,5/125μm MMF Fiber (καλώδιο οπτικών ινών Corning)
LC Multimode 50/125μm MMF OM2 ίνες (καλώδιο οπτικών ινών Corning)
LC Multimode 50/125μm MMF OM3 10Gb Laser Optimized Fiber (Fiber Corning)
Τα καλώδια LC Simplex ή LC Duplex είναι επίσης διαθέσιμα σε προαιρετικά χρώματα.
Το LC Standard boot, το LC 45° γωνία boot, το LC 90° γωνία boot, ή οι επιλογές των μικρών boot.
Το καλώδιο οπτικών ινών της Corning, ή το Fiber One Fiber.
