Λεπτομέρειες:
|
| Όνομα μοντέλου: | Οπτική ίνα | Αριθμός ινών: | Απλούστατο |
|---|---|---|---|
| Τύπος ινών: | ΟΜ3 | Υλικό κάλυψης: | Μετώπη OFNR |
| Συνδετήρες: | LC σε LC | μήκος καλωδίου: | 0.5m/1m/1.5m ή προσαρμοσμένος |
| Endface του συνδετήρα: | PC/UPC/APC | Διάμετρος του καλωδίου: | 0.9/2.0/3.0/4.8/7.0 |
| Χρώμα ινών: | Κίτρινο/πορτοκαλί/Aqua/το κόκκινο | Κύκλος αντίκτυπου: | 1500 |
| Επισημαίνω: | LC σε LC καλώδιο αλτών οπτικών ινών,Μονοκατευθυντικά καλώδια αλτών ινών 3.0mm LSZH,Μονοκατευθυντικός άλτης ινών 3.0mm LC σε LC |
||

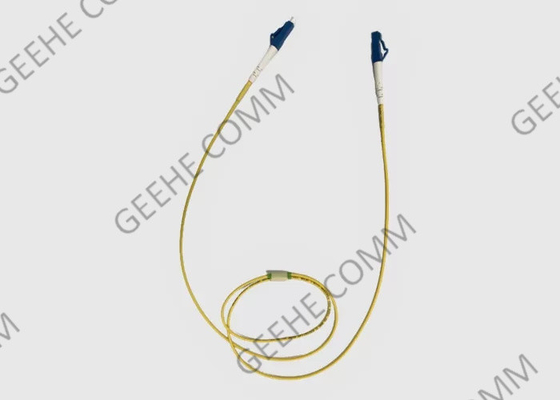

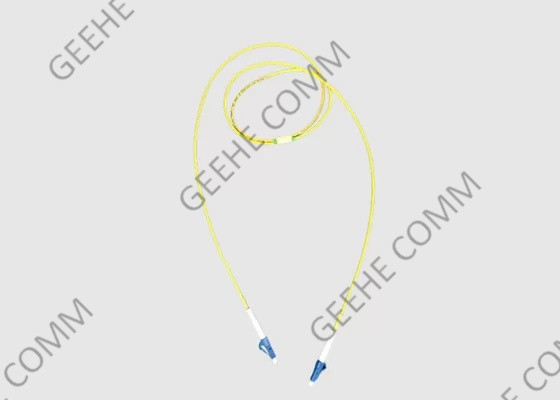

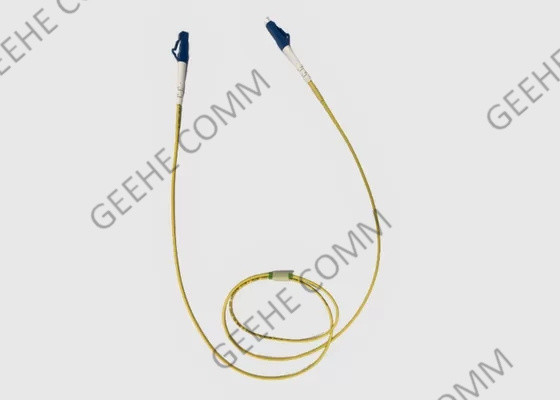

Οπτική ίνα Jumper 50/125 LC UPC-LC UPC OM3 Simplex 3.0mm LSZH
1- Φάιμπερ Πατς Κορδόνι Βασική εισαγωγή:
Το LC-LC fiber optical jumper είναι ένα δημοφιλές προϊόν με μια σπειροειδή λωρίδα από ανοξείδωτο χάλυβα στην ίνα για εξαιρετική αντοχή στη σύσφιξη και την συμπίεση.Το ανθεκτικό εξωτερικό κάλυμμα προστατεύει το καλώδιο στο χώρο του κέντρου δεδομένωνΚαλύτερη εργασία σε εσωτερικούς χώρους και σε σκληρό περιβάλλον.
Τα Fiber Optical Jumpers μας είναι σχεδιασμένα να σας παρέχουν όλα όσα χρειάζεστε για να δημιουργήσετε το δίκτυο οπτικών ινών σας, από καλώδια, πακέτα, κουτιά τερματισμού και προμήθειες καθαρισμού.Τα καλώδια οπτικών ινών μας είναι διαθέσιμα με συνδυασμούς LCΗ εταιρεία διαθέτει επίσης καλώδια OM3 έως 30 μέτρα και OM4 έως 100 μέτρα.
2Οπτική ίνα Jumper Οφέλη και χαρακτηριστικά:
3Εφαρμογές για τα υβριδικά πηγάδια:
4. Προδιαγραφές & Τεχνολογικές παράμετροι
| Κατασκευή | |
| Αριθμός ινών | 2- Στρογγυλή ίνες |
| Αξιολογήσεις καλωδιακών | Συνεδρίαση της Ολομέλειας (OFNP) Ελάχιστη καπνός μηδενικό αλογονέκτιο (LSZH) |
| Τύποι ινών | Μονότροπος: OS2 9/125um Πολυτρόπος: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Τύποι συνδέσμων | Διπλό LC Uniboot |
| Χρώμα σακάτου | OS1/OS2: Κίτρινο OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:Πράσινο ασβεστόλιθο |
| Φυσικές Ιδιότητες | |
| Εξωτερική διάμετρος καλωδίου (OD) | 20,0 mm |
| Ράδιο κάμψης (min) | 40 χιλιοστά |
| Διαρκεια των συνδέσμων | 500 κύκλοι |
| Ράδιο κάμψης (λεπτομερίδιο) | 20 mm (40 mm) |
| Οπτικές ιδιότητες | |
| Απώλεια εισαγωγής συνδέσμου | ΜΜ: 0,15dB μέγιστο (Επιλεγμένη IL) 0,10dB μέγιστο (Υπερ-χαμηλή IL) 0,25dB μέγιστο (Επιλεγμένη IL) |
| SM: 0,25 dB μέγιστο (βελτιωμένο IL) | |
| Απώλεια επιστροφής συνδέσμου | 26dB min (MM) 55dB min (SM) 65dB min (SM/APC) |
| Περιβαλλοντικές ιδιότητες | |
| Θερμοκρασία αποθήκευσης και μεταφοράς | -40 °C-+70 °C |
| Θέρμανση λειτουργίας και εγκατάστασης | -40 °C-+70 °C |
5. Πληροφορίες παραγγελίας
| Κωδικός | Τύπος ινών | Τύπος καλωδίου | Υλικό σακάτου | Χρώμα | Διάστημα (m) | ||||
| Π | 3 | ΟΜ3 | ΑΡ2 | Στρογγυλο 2 mm | Α | LSZH | Y | Κίτρινο | 1 |
| 4 | OM4 | ΑX2 | Γύρω 2,4 χιλιοστά | R | ΟΦΝΡ | Α | Ακουα | 2 | |
| 7 | G.657A1 | Π | ΟΦΝΠ | Ε | Έρικα Βάιολετ | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
Πληροφορίες παραγγελίας
| Τέλος συνδέσμου | Τρόπος | Διαμόρφωση καλωδίου | Χρώμα καλωδίου | Διάμετρος καλωδίου | Διάστημα καλωδίου (μ) | ||||
| ΑΓ προς Γ | 9 | ΟΣ1/ΟΣ2 | D | Δυομελές | Y | Κίτρινο | 20,4 mm | 1 | |
| 7Α1 | G.657A1 | DR | Δυοπλό Riser | Α | Ακουα | 30,0 mm | 2 | ||
| 7Α2 | G.657A2 | ΔΠ | Διπλή σύνοδος | Π | Ασπρο | 3 | |||
| ΟΜ3 | ΟΜ3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6Διαθέσιμες επιλογές συνδέσμου ινών
- Λ.Κ. Προσαρμοσμένες οπτικές επιλογές.
-- LC/PC (φυσική επαφή) Πολωνικά
-- Λάμψη LC/UPC (υπερφυσική επαφή)
-- Λάρισμα LC/APC (Angled Physical Contact)
Δωμάτιο: Riser (OFNR), Plenum (OFNP), Low Smoke Zero Halogens (LSZH), PVC
Διάμετρος: 0,9 mm (900μm), 1,6 mm, 1,8 mm, 2,0 mm, 3,0 mm
Χρώματα μπουφάν: Aqua, πορτοκαλί, πράσινο, κόκκινο, μπλε, γκρι, μαύρο, κίτρινο
LC Multimode 62,5/125μm MMF Fiber (καλώδιο οπτικών ινών Corning)
LC Multimode 50/125μm MMF OM2 ίνες (καλώδιο οπτικών ινών Corning)
LC Multimode 50/125μm MMF OM3 10Gb Laser Optimized Fiber (Fiber Corning)
Τα καλώδια LC Simplex ή LC Duplex είναι επίσης διαθέσιμα σε προαιρετικά χρώματα.
Το LC Standard boot, το LC 45° γωνία boot, το LC 90° γωνία boot, ή οι επιλογές των μικρών boot.
Το καλώδιο οπτικών ινών της Corning, ή το Fiber One Fiber.
Τηλεφώνησέ μας σήμερα για να μιλήσεις με έναν από τους εξειδικευμένους πωλητές μας για να μας βοηθήσεις να απαντήσουμε σε οποιεσδήποτε ερωτήσεις.
7Πώς να διαλέξετε καλώδια για φυτά;
1) Τρόπος καλωδίου ινώδους ίνες: Μονοτρόπος ή πολυτρόπος
Η λειτουργία των καλωδίων φυτικών ινών υποδεικνύει πώς οι δέσμες φωτός ταξιδεύουν μέσα στην ινή.
2) Αριθμός ινών: απλή ή διπλή
Σύμφωνα με τον αριθμό των νημάτων ινών, υπάρχουν απλοί και διπλοί ιμιδικοί κορδόνια.το σύρμα σύνδεσης μονοπυριδίων simplex περιέχει ένα μόνο νήμα ινών με ένα σύνδεσμο simplex σε κάθε άκροΜπορεί να συνδεθεί με ένα ζευγάρι BiDi μονάδες δέκτη που διαθέτουν μία θύρα.Καθώς το καλώδιο διπλής ινώσεως αποτελείται από δύο νήματα γυαλιού ή πλαστικού με έναν διπλό σύνδεσμο (ή θεωρείται ως δύο απλοί σύνδεσμοι)Είναι συχνά συνδεδεμένο με κοινούς πομπούς ή διπλές ίνες BiDi πομπούς.
3Επιλέξτε τον κατάλληλο τύπο καλωδίου (PVC/LSZH/OFNP/Armored)
Συνήθως, υπάρχουν τρεις τύποι καλωδίων: Πολυβινύλιο χλωριούχο (PVC), χαμηλό κάπνισμα μηδενικό χαλογόνο (LSZH) και οπτική ίνα μη-οδηγούμενη ολομέλεια (OFNP).Μπορείτε να δείτε εκεί χαρακτηριστικά στην εικόνα παρακάτω και να επιλέξετε το σωστό για το δίκτυο σας.
4Τύπος συνδέσμου: LC, SC, ST ή άλλα
Υπάρχουν πολλοί τύποι συνδέσμων που χρησιμοποιούνται σε καλώδια σύνδεσης ινών όπως LC, SC, ST, MTP ή MPO που αναφέρονται σε αυτό το άρθρο Πόσους τύπους συνδέσμων ινών γνωρίζετε; Εκτός από αυτούς τους συνδέσμους,Υπάρχει ένα πρόσφατο σχεδιασμό συνδέσμου που ονομάζεται MDC σύνδεσμος, η οποία επιτρέπει την υψηλότερη δυνατή πυκνότητα συνδέσμων, παρέχοντας ένα πλεονέκτημα 3X έναντι ενός τυπικού συνδέσμου LC. Οι διαφορετικοί τύποι συνδέσμων πρέπει να συνδέονται σε διαφορετικές διεπαφές,Έτσι θα πρέπει να επιβεβαιώσετε τον τύπο διεπαφής των συσκευών που χρησιμοποιείτε για πρώτη φορά.
5. Επιλέξτε τον κατάλληλο τύπο πολίσματος συνδέσμου (UPC/APC)
Δεδομένου ότι η απώλεια του συνδέσμου APC είναι χαμηλότερη από τις συνδέσεις UPC, συνήθως, η οπτική απόδοση των συνδέσμων APC είναι καλύτερη από τις συνδέσεις UPC.οι συνδέσεις APC χρησιμοποιούνται ευρέως σε εφαρμογές όπως το FTTx, παθητικό οπτικό δίκτυο (PON) και πολλαπλασιασμό με διαίρεση μήκους κύματος (WDM) που είναι πιο ευαίσθητοι στην απώλεια επιστροφής.Έτσι θα πρέπει να ζυγίσει τα υπέρ και τα κατάΜε εκείνες τις εφαρμογές που απαιτούν υψηλής ακρίβειας σήμανση οπτικών ινών, APC θα πρέπει να είναι η πρώτη εξέταση, αλλά λιγότερο ευαίσθητα ψηφιακά συστήματα θα λειτουργήσει εξίσου καλά χρησιμοποιώντας UPC.το χρώμα του συνδέσμου του καλωδίου APC είναι πράσινο, και του καλωδίου UPC patch είναι μπλε.
8Εργαστήριο Δαχτυλιδιών Οπτικών ινών
