Λεπτομέρειες:
|
| Όνομα μοντέλου: | Σωλήνας SM LC-SC UPC | Υλικό κάλυψης: | LSZH PVC |
|---|---|---|---|
| μήκος καλωδίου: | 1m ή προσαρμοσμένο | Αριθμός ινών: | 2 |
| Εκτατή δύναμη (Ν): | ≥55 | Διάμετρος καλωδίου: | 0.9mm, 2mm ή 3mm |
| Χρώμα: | κίτρινο | Υλικό σακάτου: | PVC, μετώπη (OFNR), ολομέλεια (OFNP), LSZH |
| Δευτερεύον Α - συνδετήρας 1: | Δύο άτομα (άνδρες) | Δευτερεύον Β - συνδετήρας 1: | SC DUPLEX (ΑΝΤΑ) |
| Επισημαίνω: | CATV LC στο σκοινί μπαλωμάτων Sc,LC/SC διπλό 9/125 σκοινί μπαλωμάτων,ISO9001 LC στο σκοινί μπαλωμάτων Sc |
||

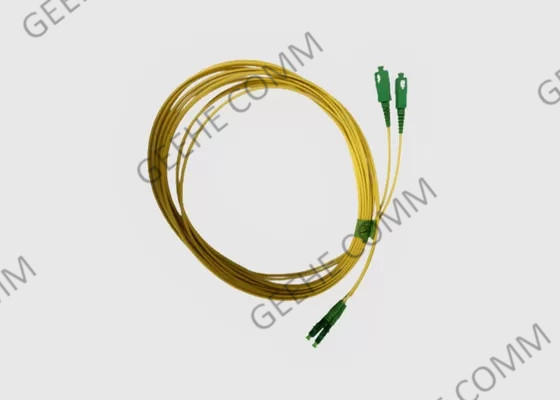

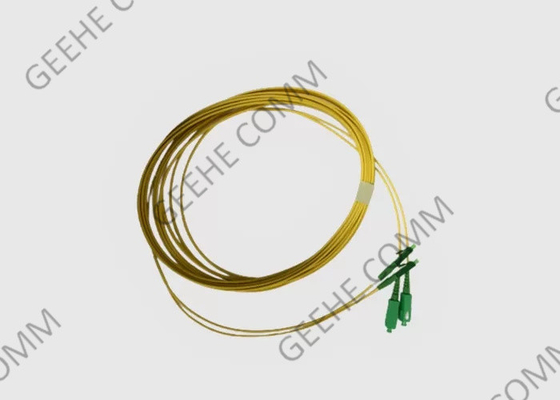

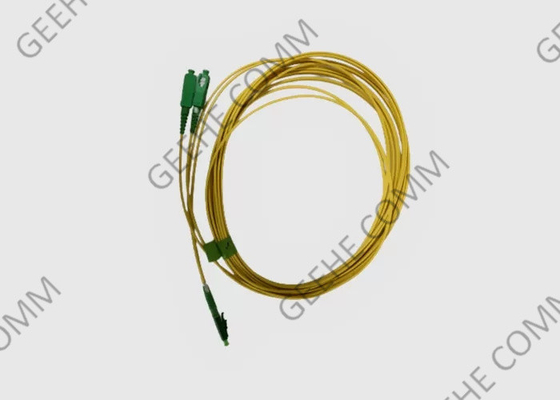

90 μοίρες Boot 9/125 Micron LC-SC UPC SM Patch Cord για CATV
1- Βασική εισαγωγή:
Με 15 χρόνια εμπειρίας σε 2 Core Fiber Optic Patch Cord SM LC/SC μας κάνει πιο επαγγελματίες και πιο σοβαρούς για τα προϊόντα.
Υψηλής ποιότητας ενιαία λειτουργία συσσωρευτών καλωδίων patch. LC/SC Duplex 9/125 Single Mode Fiber Patch Cable - Κίτρινο καλώδιο 9/125 μικρών για εφαρμογές gigabit ethernet.Κάθε καλώδιο ελέγχεται 100% οπτικά και δοκιμάζεται για απώλεια εισαγωγής.
Το καλώδιο ελαστικών οπτικών ινών έχει χαμηλή απώλεια εισαγωγής, υψηλή απώλεια επιστροφής και καλή επαναληψιμότητα και ανταλλαξιμότητα.
2. Πλεονεκτήματα και χαρακτηριστικά του κορδονιού από LC σε SC:
3- Εφαρμογές για τα καλώδια οπτικών ινών:
4. Προδιαγραφές & Τεχνολογική παράμετρος
| Παράμετροι | Αξία | ||||
| Τύπος συνδέσμου | Ειδικότερα, η ΕΤΕπ έχει την ευθύνη για την εκτέλεση των καθηκόντων που της ανατίθενται. | ||||
| Κέντρο μήκους κύματος(nm) | 1310 ή 1550,980 ή 1060,850,780 | ||||
| Μέγιστη απώλεια εισαγωγής(dB) | 0.3 | ||||
| Μιν.Συντελεστής εξαφάνισης(dB) | 23 | ||||
| Ελάχιστη απώλεια επιστροφής(ΕΥΠ)(dB) | 50 | ||||
| Ελάχιστη απώλεια επιστροφής(ΑΕΠ)(dB) | 60 | ||||
| Βασικός προσανατολισμός | Αργός άξονας | ||||
| Προσαρμογή άξονα(δγ) | ±3 | ||||
| Θερμοκρασία λειτουργίας°C) | -20~+70 | ||||
| Θερμοκρασία αποθήκευσης°C) | -40~+85 | ||||
| Τύπος ινών | PM Panda Fiber | ||||
* Για συσκευή με συνδετήρα. IL είναι 0,3dB υψηλότερο, RL είναι 5dB χαμηλότερο, ER είναι 2dB χαμηλότερο.
* Το προεπιλεγμένο κλειδί συνδέσμου ευθυγραμμίζεται με τον αργό άξονα.
5. Προδιαγραφές συνδέσμου LC&SC & Τεχνολογική παράμετρος:
| Παράμετρος | Μονάδα | Δείκτης | |||
| Τύπος τελικής όψης | ΕΠ | ΕΥΠ | ΑΕΠ | ||
| ΙΙ | dB | SM: ≤0.2·ΜΜ ≤0.1 | |||
| Επαναληψιμότητα | dB | ≤0.1 | |||
| Αντικατάστατη | dB | ≤0.2 | |||
| RL | ΣΜ | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| ΜΜ | dB | ≥ 36(Χωρίς σύνδεσμο APC) | |||
| Χρόνοι ζευγαρώσεως | >1000 | ||||
| Θερμοκρασία λειτουργίας | °C | -40 ~ +80 | |||
6Πληροφορίες παραγγελίας καλωδίου ελαστικού:
| ΕΤΠ | - Χ | -XX | -XX | -XX | - Χ | - Χ |
| S: Simplex Δ: Δυομελές |
ΑΕ: ΑΕ/ΑΕΠ ΔΕΣ: ΔΕΣ/ΔΕΣ LP:LC/PC |
LA:LC/APC ΔΕΣ: ΔΕΣ/ΔΕΣ LP:LC/PC |
09:0.9mm 20:2.0mm 30:30,0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:άλλα | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Λειτουργία ινών | Τύπος συνδέσμου | Τύπος συνδέσμου | Διάμετρος καλωδίου | Τύπος φλάντζης | Μέγεθος ινών |
* EX: OFC-D-LA-LA-09-0-1.0
7Πώς να διαλέξετε τα καλώδια για το φυτικό έμβρυο;
1) Τρόπος καλωδίου ινώδους ίνες: Μονοτρόπος ή πολυτρόπος
Η λειτουργία των καλωδίων φυτικών ινών υποδεικνύει πώς οι δέσμες φωτός ταξιδεύουν μέσα στην ινή.
2) Αριθμός ινών: απλή ή διπλή
Σύμφωνα με τον αριθμό των νημάτων ινών, υπάρχουν απλοί και διπλοί ιμιδικοί κορδόνια.το σύρμα σύνδεσης μονοπυριδίων simplex περιέχει ένα μόνο νήμα ινών με ένα σύνδεσμο simplex σε κάθε άκροΜπορεί να συνδεθεί με ένα ζευγάρι BiDi μονάδες δέκτη που διαθέτουν μία θύρα.Καθώς το καλώδιο διπλής ινώσεως αποτελείται από δύο νήματα γυαλιού ή πλαστικού με έναν διπλό σύνδεσμο (ή θεωρείται ως δύο απλοί σύνδεσμοι)Είναι συχνά συνδεδεμένο με κοινούς πομπούς ή διπλές ίνες BiDi πομπούς.
3) Τύπος μανδύα: PVC ή LSZH
Συνήθως, υπάρχουν τρεις τύποι καλωδίων: Πολυβινύλιο χλωριούχο (PVC), χαμηλό κάπνισμα μηδενικό χαλογόνο (LSZH) και οπτική ίνα μη-οδηγούμενη ολομέλεια (OFNP).Μπορείτε να δείτε εκεί χαρακτηριστικά στην εικόνα παρακάτω και να επιλέξετε το σωστό για το δίκτυο σας.
4) Τύπος συνδέσμου: LC, SC, ST ή Άλλοι
Υπάρχουν πολλοί τύποι συνδέσμων που χρησιμοποιούνται σε καλώδια σύνδεσης ινών όπως LC, SC, ST, MTP ή MPO που αναφέρονται σε αυτό το άρθρο Πόσους τύπους συνδέσμων ινών γνωρίζετε; Εκτός από αυτούς τους συνδέσμους,Υπάρχει ένα πρόσφατο σχεδιασμό συνδέσμου που ονομάζεται MDC σύνδεσμος, η οποία επιτρέπει την υψηλότερη δυνατή πυκνότητα συνδέσμων, παρέχοντας ένα πλεονέκτημα 3X έναντι ενός τυπικού συνδέσμου LC. Οι διαφορετικοί τύποι συνδέσμων πρέπει να συνδέονται σε διαφορετικές διεπαφές,Έτσι θα πρέπει να επιβεβαιώσετε τον τύπο διεπαφής των συσκευών που χρησιμοποιείτε για πρώτη φορά.
5) Τύπος πολίστας συνδέσμου (UPC/APC)
Δεδομένου ότι η απώλεια του συνδέσμου APC είναι χαμηλότερη από τις συνδέσεις UPC, συνήθως, η οπτική απόδοση των συνδέσμων APC είναι καλύτερη από τις συνδέσεις UPC.οι συνδέσεις APC χρησιμοποιούνται ευρέως σε εφαρμογές όπως το FTTx, παθητικό οπτικό δίκτυο (PON) και πολλαπλασιασμό με διαίρεση μήκους κύματος (WDM) που είναι πιο ευαίσθητοι στην απώλεια επιστροφής.Έτσι θα πρέπει να ζυγίσει τα υπέρ και τα κατάΜε εκείνες τις εφαρμογές που απαιτούν υψηλής ακρίβειας σήμανση οπτικών ινών, APC θα πρέπει να είναι η πρώτη εξέταση, αλλά λιγότερο ευαίσθητα ψηφιακά συστήματα θα λειτουργήσει εξίσου καλά χρησιμοποιώντας UPC.το χρώμα του συνδέσμου του καλωδίου APC είναι πράσινο, και του καλωδίου UPC patch είναι μπλε.
8. Μέθοδοι συσκευασίας
1-μέτρο διπλού τύπου μονοτρόπου καλώδιο ινών, LC/SC
