Λεπτομέρειες:
|
| Model Name: | ST to ST Fiber Jumper Cable | Sheath Material: | OFNR Riser |
|---|---|---|---|
| Cable Length: | 3m or Customerized | Propagation Mode: | Multi Mode,Single Mode |
| Tensile strength(N): | ≥55 | Cable Diameter: | 0.9mm, 2mm or 3mm |
| Connector: | ST to ST Connector | End-Face Type: | UPC,PC,APC |
| Jacket Color: | Yellow,Orange, White or Customerized | ||
| Επισημαίνω: | 62.5/125 καλώδιο αλτών ινών,OM1 καλώδιο αλτών ινών,σκοινί μπαλωμάτων 3m διπλό |
||

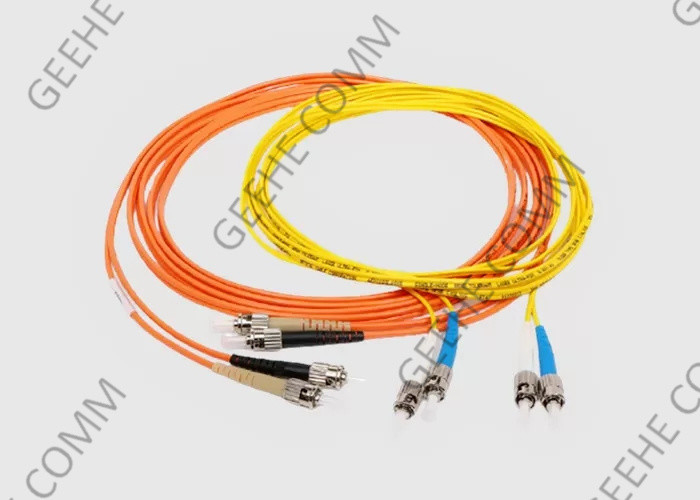

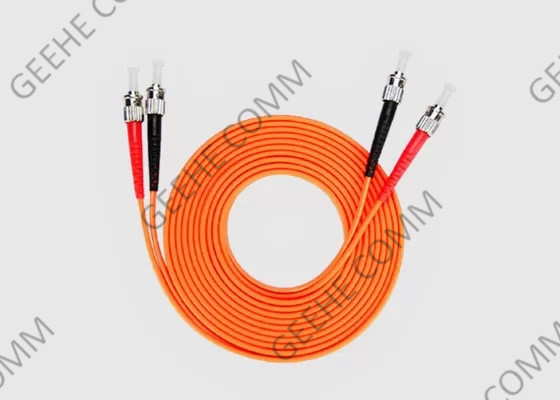

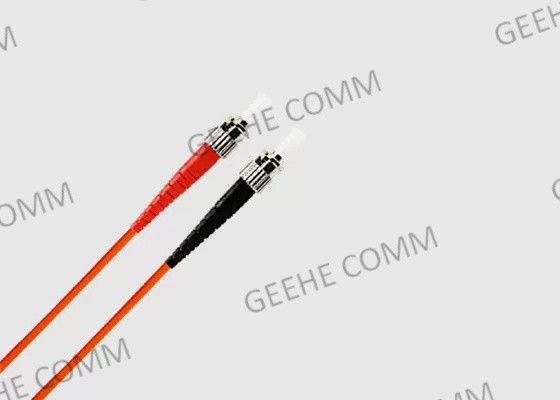

3 Meter Duplex 62.5/125 (OM1) ST προς ST Υφασματικό καλώδιο άλματος
1- Βασική εισαγωγή:
Το καλώδιο που διαλέγετε μπορεί να επηρεάσει την ταχύτητα με την οποία μεταδίδονται τα δεδομένα από σημείο σε σημείο.
Η τερματισμός από ST σε ST του Geehe, αυτό το υψηλής ποιότητας καλώδιο οπτικών ινών είναι ειδικά σχεδιασμένο για γρήγορες εφαρμογές Ethernet, ATM και Gigabit Ethernet.Οι μικρές συνδέσεις LC ικανοποιούν την ανάγκη για υψηλότερη πυκνότητα θύρας τόσο στο δωμάτιο τηλεπικοινωνιών όσο και στην περιοχή εργασίας και προσφέρουν διπλάσια πυκνότητα θύρας από τις παραδοσιακές συνδέσεις SC και STΟ σύνδεσμος LC με το σχεδιασμό του κλιπς κλειδαριού RJ είναι εύκολο να συνδέεται και να αποσυνδέεται και δίνει σε κάθε σύνδεση μεγαλύτερη αντοχή στην αντίσταση σε έλξεις, στρεβλώσεις, σύγχυση,και επιπτώσεις κατά την εγκατάσταση και συντήρηση των καλωδίωνΟ συνδετήρας ST διαθέτει σύστημα κλειδώματος ξιφολόγχης.
2Χρήσιμο υλικό:
3- Εφαρμογές για τα καλώδια οπτικών ινών:
4. Προδιαγραφές & Τεχνολογική παράμετρος
| Παράμετροι | Αξία | ||||
| Τύπος συνδέσμου | ΤΟ/ΥΠΚ,ΤΟ/ΥΠΚ | ||||
| Κέντρο μήκους κύματος(nm) | 1310 ή 1550 | ||||
| Μέγιστη απώλεια εισαγωγής(dB) | 0.3 | ||||
| Μιν.Συντελεστής εξαφάνισης(dB) | 23 | ||||
| Ελάχιστη απώλεια επιστροφής(ΕΥΠ)(dB) | 50 | ||||
| Ελάχιστη απώλεια επιστροφής(ΑΕΠ)(dB) | 60 | ||||
| Βασικός προσανατολισμός | Αργός άξονας | ||||
| Προσαρμογή άξονα(δγ) | ±3 | ||||
| Θερμοκρασία λειτουργίας°C) | -20~+70 | ||||
| Θερμοκρασία αποθήκευσης°C) | -40~+85 | ||||
| Τύπος ινών | PM Panda Fiber | ||||
* Για συσκευή με συνδετήρα. IL είναι 0,3dB υψηλότερο, RL είναι 5dB χαμηλότερο, ER είναι 2dB χαμηλότερο.
* Το προεπιλεγμένο κλειδί συνδέσμου ευθυγραμμίζεται με τον αργό άξονα.
5. ST Προδιαγραφή συνδέσμου & Τεχνολογική παράμετρος:
| Παράμετρος | Μονάδα | Δείκτης | |||
| Τύπος τελικής όψης | ΕΠ | ΕΥΠ | ΑΕΠ | ||
| ΙΙ | dB | SM: ≤0.3·ΜΜ ≤0.1 | |||
| Επαναληψιμότητα | dB | ≤0.1 | |||
| Αντικατάστατη | dB | ≤0.2 | |||
| RL | ΣΜ | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| ΜΜ | dB | ≥ 36(Χωρίς σύνδεσμο APC) | |||
| Χρόνοι ζευγαρώσεως | >1000 | ||||
| Θερμοκρασία λειτουργίας | °C | -40 ~ +80 | |||
6Υπηρεσία μας:
Η επιλογή του καλωδίου επικάλυψης είναι σημαντική για τον τύπο του δικτύου οπτικών ινών στο οποίο εργάζεστε.Ένας άλλος παράγοντας που πρέπει να ληφθεί υπόψη είναι ο γυαλισμένος τύπος όταν χρησιμοποιούνται καλώδια μονοτροπίας.
Ενώ η επιλογή του καλωδίου είναι σημαντική, είναι μόνο ένα κομμάτι του δικτύου οπτικών ινών για να επιλέξετε.
8Πώς να διαλέξετε καλώδια για φυτικά έπιπλα;
1)Λειτουργία καλωδίου ινώδους ίνωσης: μονό λειτουργία ή πολυλειτουργία
Η λειτουργία των καλωδίων φυτικών ινών υποδεικνύει πώς οι δέσμες φωτός ταξιδεύουν μέσα στην ινή.
2) Αριθμός ινών: απλή ή διπλή
Σύμφωνα με τον αριθμό των νημάτων ινών, υπάρχουν απλοί και διπλοί ιμιδικοί κορδόνια.το σύρμα σύνδεσης μονοπυριδίων simplex περιέχει ένα μόνο νήμα ινών με ένα σύνδεσμο simplex σε κάθε άκροΜπορεί να συνδεθεί με ένα ζευγάρι BiDi μονάδες δέκτη που διαθέτουν μία θύρα.Ενώ το καλώδιο διπλής ινώσεως αποτελείται από δύο νήματα γυαλιού ή πλαστικού με έναν διπλό σύνδεσμο (ή θεωρείται ως δύο απλές συνδέσεις)
3) Τύπος δεξιάς καλωδίου (PVC/LSZH/OFNP/Φόρμα)
Συνήθως, υπάρχουν τρεις τύποι καλωδίων: Πολυβινύλιο χλωριούχο (PVC), χαμηλό κάπνισμα μηδενικό χαλογόνο (LSZH) και οπτική ίνα μη-οδηγούμενη ολομέλεια (OFNP).Μπορείτε να δείτε εκεί χαρακτηριστικά στην εικόνα παρακάτω και να επιλέξετε το σωστό για το δίκτυο σας.
4) Τύπος συνδέσμου: LC, SC, ST ή Άλλοι
SC - σύνδεσμος τύπου snap-in. Γνωστός για την εξαιρετική του απόδοση.
ST - ένας πολύ δημοφιλής σύνδεσμος επιλογής για δίκτυα πολυμέτρων.που επιτρέπουν μια απλή εγκατάσταση ανάφλεξης και ανάφλεξης.
FC - ήταν κάποτε ο πιο δημοφιλής τύπος συνδέσμου μονής λειτουργίας, αλλά τώρα αντικαθίσταται συνήθως από συνδέσμους SC και LC.Χρησιμοποιούν έναν τύπο ζεύξης με βίδα για χρήση σε περιβάλλοντα υψηλών δονήσεων και χρησιμοποιούνται συνήθως για datacom, τηλεπικοινωνιών, εξοπλισμού μέτρησης και λέιζερ μονής λειτουργίας.
LC - ένας μικρός σύνδεσμος με συντελεστή μορφής που μετρά το ήμισυ του μεγέθους ενός σύνδεσμου SC.ή τοπικές συνδέσεις, οι συνδετήρες snap-in χρησιμοποιούνται συνήθως για συνδέσεις υψηλής πυκνότητας και είναι συμβατοί με συσκευές plug-and-play όπως οι μονάδες SFP και οι δέκτες XFP.
5) Επιλέξτε τον κατάλληλο τύπο πολίσματος συνδέσμου (UPC/APC)
Δεδομένου ότι η απώλεια του συνδέσμου APC είναι χαμηλότερη από τις συνδέσεις UPC, συνήθως, η οπτική απόδοση των συνδέσμων APC είναι καλύτερη από τις συνδέσεις UPC.οι συνδέσεις APC χρησιμοποιούνται ευρέως σε εφαρμογές όπως το FTTx, παθητικό οπτικό δίκτυο (PON) και πολλαπλασιασμό με διαίρεση μήκους κύματος (WDM) που είναι πιο ευαίσθητοι στην απώλεια επιστροφής.Έτσι θα πρέπει να ζυγίσει τα υπέρ και τα κατάΜε εκείνες τις εφαρμογές που απαιτούν υψηλής ακρίβειας σήμανση οπτικών ινών, APC θα πρέπει να είναι η πρώτη εξέταση, αλλά λιγότερο ευαίσθητα ψηφιακά συστήματα θα λειτουργήσει εξίσου καλά χρησιμοποιώντας UPC.το χρώμα του συνδέσμου του καλωδίου APC είναι πράσινο, και του καλωδίου UPC patch είναι μπλε.
