Λεπτομέρειες:
|
| Πρότυπο όνομα: | Το ράφι οπτικών ινών τοποθετεί με τον προσαρμοστή | Δομή: | cold-rolled πιάτο χάλυβα 1.2mm ασφάλιστρο |
|---|---|---|---|
| Υλικό: | Ψευδάργυρος-καλυμμένο κρύο φύλλο χάλυβα ρόλων | Χρώμα ραφιών: | μαύρος, άσπρος, γκρίζος |
| Ύψος: | 1U, 2U, 3U, 4U, 8U | Λιμένες: | 6, 12, 24, 48, 72, 96, 144 |
| Ικανότητα συνδετήρων: | 12 προσαρμοστής Sc, επιτροπή μπαλωμάτων ινών 12 LC/UPC | Τρόπος εγκατάστασης: | το ράφι τοποθετεί |
| Διαστάσεις (L×W×H) χιλ.: | 1×32:141×115×18 | Χαρακτηριστικό γνώρισμα: | Αδιάβροχος Dustproof |
| Επισημαίνω: | LC/UPC επιτροπή μπαλωμάτων οπτικής ίνας,SC/UPC επιτροπή μπαλωμάτων οπτικής ίνας,Επιτροπή μπαλωμάτων ινών λιμένων LC/UPC 12 |
||
Επιτροπή μπαλωμάτων πλεξίδων ινών SC/UPC LC/UPC Adapters&12 για τα καλώδια οπτικών ινών
Βασικές πληροφορίες:

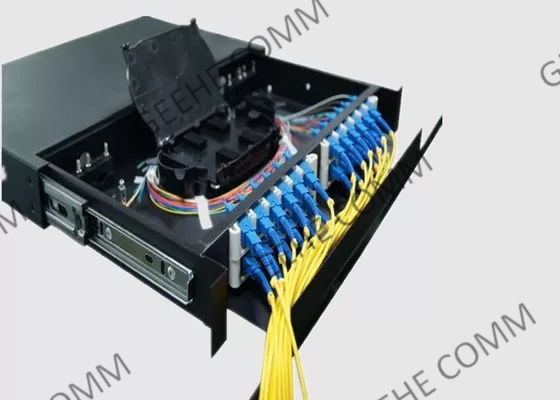

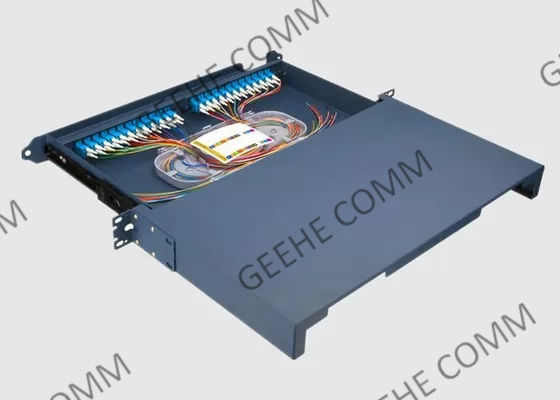

Ένα γλιστρώντας ράφι τοποθετεί το χαρακτηριστικό γνώρισμα 12 επιτροπών λιμένες και έρχεται φορτωμένος εκ των προτέρων με το Sc 12 τους διπλούς πολλαπλού τρόπου προσαρμοστές. Εάν έχετε μερικά μπαλώματα για να κάνετε αμέσως, χρησιμοποιήστε τη συμπεριλαμβανόμενη διοικητική εξάρτηση ινών, που έχει μερικά ουσιαστικά αγαθά όπως αδένας καλωδίων PG 13,5, 1 γέφυρα συναρμογών, 8 συνδετήρες λαγουδάκι, 24 σκέλη ινών, και 1 ετικέτα προειδοποίησης.
Φορτωμένες εξαρτήσεις επιτροπής μπαλωμάτων 1U με τις πλεξίδες από 6 λιμένες σε 36 λιμένες σε όλους τους τύπους LC συνδετήρων, APC LC, το Sc, APC Sc, FC, APC FC, και ST και μέχρι 72 λιμένες με LC ή APC LC. 2U εξαρτήσεις επιτροπής μπαλωμάτων με τις πλεξίδες από 6 λιμένες σε 72 λιμένες σε όλους τους τύπους LC συνδετήρων, APC LC, το Sc, APC Sc, FC, APC FC, και ST και μέχρι 144 λιμένες με LC ή APC LC. Διαθέσιμος σε Single-Mode 9/125μm, πολλαπλού τρόπου 62.5/12μm, και πολλαπλού τρόπου 50/125μm OM3.
Χαρακτηριστικά γνωρίσματα Benefit& επιτροπής μπαλωμάτων:
Εφαρμογή επιτροπής μπαλωμάτων:
Εφαρμογές FTTX, Datacenter και τοπικό LAN & ΩΧΡΆ προγράμματα.
Παράμετροι Specificaiton&Technology:
| Παράμετρος | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Λειτουργούν μήκος κύματος (NM) | SDWC: 1310&1550STWC: 1310,1490 &1550 | ||||||||||
| Σειρά μήκους κύματος λιμένων (NM) | 1310 ±40,1490 ±10 και 1550 ±40 | ||||||||||
| Απώλεια @1310nm/1550nm εισαγωγής | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Ομοιομορφία (DB) | 0,6 | 1 | 1.6 | 2 | 1.8 | 0,8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 NM (DB) | ≤0.3 | ||||||||||
| Δύναμη εισαγωγής (MW) | 250max | ||||||||||
| Λειτουργούσα θερμοκρασία (℃) | -40~+85℃ | ||||||||||
| Θερμοκρασία αποθήκευσης (℃) | -40~+85℃ | ||||||||||
| Τύπος ινών | Corning G657A1, 900μm, 2mm, χαλαρός σωλήνας 3mm | ||||||||||
| Διαστάσεις (L×W×H) (χιλ.) | 100×80×10,141×115×18, κατόπιν αιτήσεως | ||||||||||
* Ο ανωτέρω αποκλειστικός συνδετήρας προδιαγραφών
Προδιαγραφή ραφιών 19 ίντσας:
| Ράφι 19 ίντσας | LGX | ||||||||||
| Διαμόρφωση | 1U | 2U | 1U | 2U | |||||||
| Διαστάσεις συσκευασίας (χιλ.) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Διαστάσεις εγκατάστασης (χιλ.) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Διαταγή των πληροφοριών:
| WBC- | Χ | X2- | 35- | ΧΧ | Χ | ΧΧ | ΧΧ | Χ | ||
| Π: Ασφάλιστρο Α: Βαθμολογήστε το Α Χ: Ακολουθήστε τις απαιτήσεις του πελάτη |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 μ Χ: Ακολουθήστε τις απαιτήσεις του πελάτη |
ίνα 25:250μM χαλαρή ίνα 09:900μM |
Sc: SC/UPC SA: SC/APC 00: κανένας συνδέστε |
Δ: Δ 1U: J1 2U: J2 |
|||
| Βαθμός | Αριθμός λιμένων | Μήκος κύματος λειτουργίας | Αναλογία συζεύξεων | Μήκος ινών | Τύπος ινών | Τύπος συνδετήρων | Διάσταση | |||
Απόδοση επιτροπής μπαλωμάτων ινών εργοστασίων Geehe:
