Λεπτομέρειες:
|
| Πρότυπο όνομα: | Εγκατάσταση επιτροπής μπαλωμάτων οπτικών ινών | Δομή: | Ελασματοποιημένος εν ψυχρώ χάλυβας |
|---|---|---|---|
| No.of προσαρμοστής/λιμένας: | 48 | Τύπος προσαρμοστών: | LC ντούμπλεξ (μπλε) |
| Ύψος: | 1U, 2U, 3U, 4U, 8U | Λιμένες: | 6, 12, 24, 48, 72,96, 144 |
| Τοποθετώντας σειρά ρύθμισης: | 50mm | Υλικό του πιάτου: | 1.5mm SPCC (μαύρο επίστρωμα) |
| Υλικό επίστρωμα: | Επικάλυψη σε σκόνη | 1U διαστάσεις (Hxwxd): | 48.2×27.8×88mm |
| Ικανότητα συναρμογών: | 48 ίνες | Θέση Compliancy RoHS: | Υποχωρητικός |
| Επισημαίνω: | Διπλή επιτροπή μπαλωμάτων 96 λιμένων LC,διπλή επιτροπή μπαλωμάτων 2U LC,επιτροπή μπαλωμάτων ινών λιμένων 2U 96 |
||

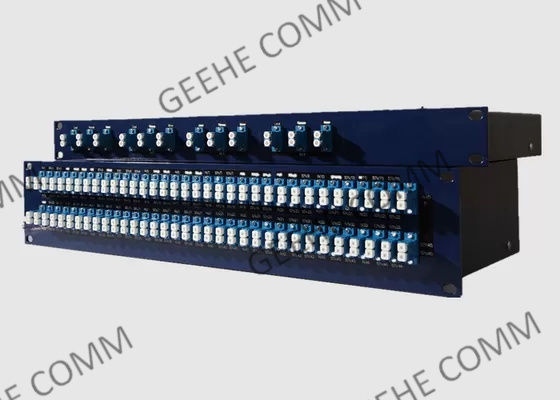

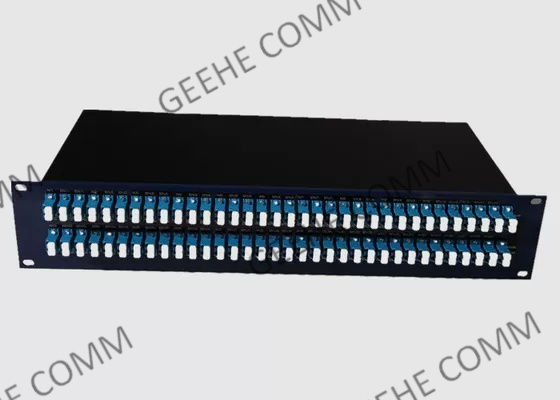

19 ίντσας 2U πολλαπλού τρόπου εγκατάσταση επιτροπής μπαλωμάτων οπτικών ινών 96 λιμένων LC διπλή
Βασικές πληροφορίες:
96 ίνες, 48 διπλοί προσαρμοστές 9/125 ινών λιμένων LC,» επιτροπή μπαλωμάτων ινών 2U υψηλά 19
Η επιτροπή μπαλωμάτων ινών Geehe έχει έναν περιστρεφόμενο εσωτερικό δίσκο, που κάνει τον οπτικό τοίχο ινών να τοποθετήσει, αποθήκευση διανομής καλωδίων ινών για να είναι φορά έξω.
Η διπλή 2U επιτροπή μπαλωμάτων LC είναι κατάλληλη σε 19 ράφια ίντσας ή τα γραφεία, 4 δίσκοι συναρμογών ινών είναι διαθέσιμα σε 96 ανώτατες συναρμογές τήξης ινών.
LC οι πλεξίδες μπαλωμάτων οπτικών ινών, προσαρμοστές μπορούν να παρασχεθούν.
Ο τοίχος επιτροπής μπαλωμάτων τοποθετεί το χαρακτηριστικό γνώρισμα Benefit&:
Φιαγμένος από ελασματοποιημένο εν ψυχρώ χάλυβα
LC διπλή επιτροπή μπαλωμάτων 2U, λιμένες LC 96
19-ίντσα ράφι & γραφείο που τοποθετούνται
LC οι πλεξίδες μπαλωμάτων ινών σε SM, ΚΚ, ο προσαρμοστής μπορούν να επιλεχτούν
Μέχρι 48 ίνες
Προαιρετική διαχείριση σκοινιού μπαλωμάτων
Ειδικές διαμορφώσεις που γίνονται στη διαταγή
Τοποθετημένη επιτροπή και επιλογή προσαρμοστών με την καλύτερη ακτίνα κάμψεων
Ο τοίχος επιτροπής μπαλωμάτων τοποθετεί την εφαρμογή:
Δίκτυα τηλεπικοινωνιών
FTTH
ΤΟΠΙΚΌ LAN, ΩΧΡΌΣ, ΔΊΚΤΥΑ CATV
Ενεργός λήξη συσκευών
Datacenter
Παράμετροι Specificaiton&Technology:
| Παράμετρος | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Λειτουργούν μήκος κύματος (NM) | SDWC: 1310&1550STWC: 1310,1490 &1550 | ||||||||||
| Σειρά μήκους κύματος λιμένων (NM) | 1310 ±40,1490 ±10 και 1550 ±40 | ||||||||||
| Απώλεια @1310nm/1550nm εισαγωγής | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Ομοιομορφία (DB) | 0,6 | 1 | 1.6 | 2 | 1.8 | 0,8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 NM (DB) | ≤0.3 | ||||||||||
| Δύναμη εισαγωγής (MW) | 250max | ||||||||||
| Λειτουργούσα θερμοκρασία (℃) | -40~+85℃ | ||||||||||
| Θερμοκρασία αποθήκευσης (℃) | -40~+85℃ | ||||||||||
| Τύπος ινών | Corning G657A1, 900μm, 2mm, χαλαρός σωλήνας 3mm | ||||||||||
| Διαστάσεις (L×W×H) (χιλ.) | 100×80×10,141×115×18, κατόπιν αιτήσεως | ||||||||||
* Ο ανωτέρω αποκλειστικός συνδετήρας προδιαγραφών
Προδιαγραφή ραφιών 19 ίντσας:
| Ράφι 19 ίντσας | LGX | ||||||||||
| Διαμόρφωση | 1U | 2U | 1U | 2U | |||||||
| Διαστάσεις συσκευασίας (χιλ.) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Διαστάσεις εγκατάστασης (χιλ.) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Διαταγή των πληροφοριών:
| WBC- | Χ | X2- | 35- | ΧΧ | Χ | ΧΧ | ΧΧ | Χ | ||
| Π: Ασφάλιστρο Α: Βαθμολογήστε το Α Χ: Ακολουθήστε τις απαιτήσεις του πελάτη |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 μ Χ: Ακολουθήστε τις απαιτήσεις του πελάτη |
ίνα 25:250μM χαλαρή ίνα 09:900μM |
Sc: SC/UPC SA: SC/APC 00: κανένας συνδέστε |
Δ: Δ 1U: J1 2U: J2 |
|||
| Βαθμός | Αριθμός λιμένων | Μήκος κύματος λειτουργίας | Αναλογία συζεύξεων | Μήκος ινών | Τύπος ινών | Τύπος συνδετήρων | Διάσταση | |||
Υπηρεσία Geehe Wuhan:
1) Υψηλή περιβαλλοντική σταθερότητα
Χαμηλή απώλεια εισαγωγής, χαμηλή εξαρτώμενη απώλεια πόλωσης, χαμηλή πίσω αντανάκλαση, και καλή ομοιομορφία
2) Συμπαγής δομή
Το μικρό μέγεθος, αυτό μπορεί να εγκατασταθεί άμεσα σε ποικίλο κιβώτιο μεταφοράς και να λάβει ακριβώς λίγο διάστημα
3) Αυστηρός ποιοτικός έλεγχος
Εγγυώμαστε ότι κάθε προϊόν στα χέρια των πελατών υπόκειται στα αυστηρά εξεταστικά πρότυπα
4) Υψηλής ποιότητας ράβδος καλωδίων
Άριστο καλώδιο PVC, καλή δύναμη, και αντοχή, μακριά διάρκεια ζωής
