Λεπτομέρειες:
|
| Πρότυπο όνομα: | Ο οπτικών ινών τοίχος επιτροπής μπαλωμάτων τοποθετεί | Δομή: | 19» ράφι που τοποθετείται |
|---|---|---|---|
| Υλικό ραφιών: | Cold Rolled Steel, AL | Χρώμα ραφιών: | Μαύρος, άσπρος, γκρίζος, ή cOem |
| Ύψος: | 1U, 2U, 3U, 4U, 8U | Λιμένες: | 6, 12, 24, 48, 72, 96, 144 |
| Συνδετήρας: | SC LC FC ST | Πάχος: | 0.8mm, 1.0mm, 1.2mm |
| Μέγιστοι πυρήνες ινών: | 12 | Διαστάσεις (HxWxD): | 48.2×27.8×44mm |
| Επισημαίνω: | 19 επιτροπή μπαλωμάτων ινών Sc ίντσας 1U,19 ο τοίχος ίντσας 1U τοποθετεί την επιτροπή μπαλωμάτων ινών,επιτροπή μπαλωμάτων ινών Sc λιμένων 1U 24 |
||

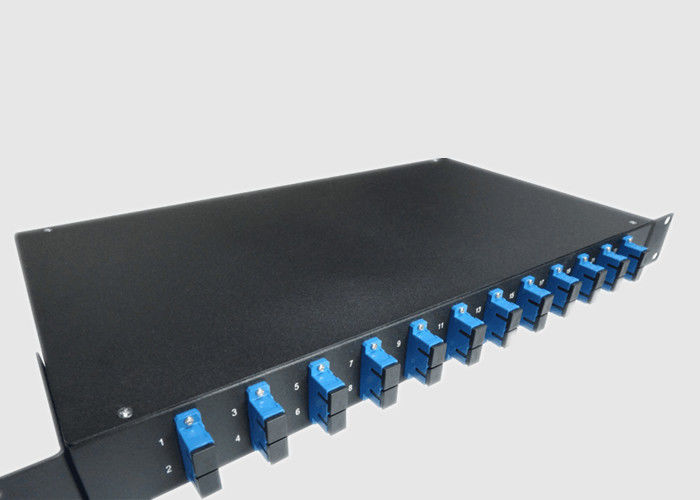

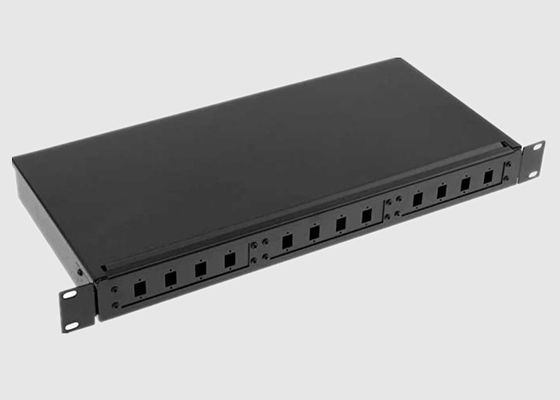

19 ίντσα 24 οπτικών ινών τοίχος επιτροπής μπαλωμάτων συνδετήρων 1U Sc λιμένων τοποθετεί
Βασικές πληροφορίες:

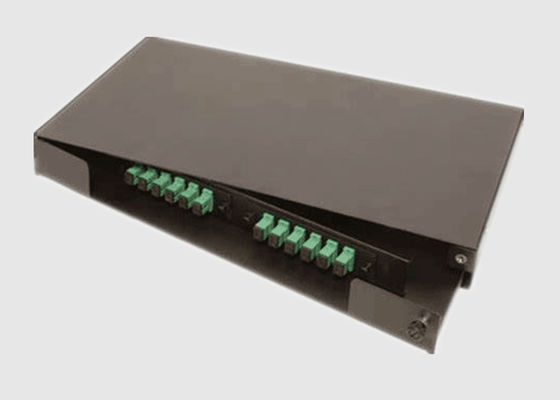

Μια γλιστρώντας επιτροπή μπαλωμάτων οπτικών ινών 19 ίντσας έχει σχεδιαστεί για να διευκολύνει την εσωτερική διαχείριση ινών και επίσης για να μεγιστοποιήσει την πυκνότητα ινών στις αυξήσεις ύψους 1U, 2U, και 4U.
Ο γλιστρώντας δίσκος παρέχει την εύκολη πρόσβαση στην τηλεγράφηση ινών. Οι υποστηρίξεις επιτροπής στις διαμορφώσεις 1×4,1×8,1×16,1×32,1×64,2×4,2×8,2×16,2×32 στο simplex Sc, ντούμπλεξ Sc, ST/FC (Δ που αποκόπτει), ντούμπλεξ LC (μονοκατευθυντικό ίχνος Sc), τετράγωνο LC (διπλό ίχνος Sc). Οι εκδόσεις είναι διαθέσιμες με τις διακοπές MTP MPO στην πλάτη για τη χρήση με τους προ-ολοκληρωμένους κορμούς MTP/MPO, τα σχετικές εξαρτήματα και οι πλεξίδες ινών είναι προαιρετικά.
Ο τοίχος επιτροπής μπαλωμάτων τοποθετεί το χαρακτηριστικό γνώρισμα Benefit&:
Ο τοίχος επιτροπής μπαλωμάτων τοποθετεί την εφαρμογή:
Παράμετροι Specificaiton&Technology:
| Παράμετρος | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Λειτουργούν μήκος κύματος (NM) | SDWC: 1310&1550STWC: 1310,1490 &1550 | ||||||||||
| Σειρά μήκους κύματος λιμένων (NM) | 1310 ±40,1490 ±10 και 1550 ±40 | ||||||||||
| Απώλεια @1310nm/1550nm εισαγωγής | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Ομοιομορφία (DB) | 0,6 | 1 | 1.6 | 2 | 1.8 | 0,8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 NM (DB) | ≤0.3 | ||||||||||
| Δύναμη εισαγωγής (MW) | 250max | ||||||||||
| Λειτουργούσα θερμοκρασία (℃) | -40~+85℃ | ||||||||||
| Θερμοκρασία αποθήκευσης (℃) | -40~+85℃ | ||||||||||
| Τύπος ινών | Corning G657A1, 900μm, 2mm, χαλαρός σωλήνας 3mm | ||||||||||
| Διαστάσεις (L×W×H) (χιλ.) | 100×80×10,141×115×18, κατόπιν αιτήσεως | ||||||||||
* Ο ανωτέρω αποκλειστικός συνδετήρας προδιαγραφών
Προδιαγραφή ραφιών 19 ίντσας:
| Ράφι 19 ίντσας | LGX | ||||||||||
| Διαμόρφωση | 1U | 2U | 1U | 2U | |||||||
| Διαστάσεις συσκευασίας (χιλ.) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Διαστάσεις εγκατάστασης (χιλ.) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Διαταγή των πληροφοριών:
| WBC- | Χ | X2- | 35- | ΧΧ | Χ | ΧΧ | ΧΧ | Χ | ||
| Π: Ασφάλιστρο Α: Βαθμολογήστε το Α Χ: Ακολουθήστε τις απαιτήσεις του πελάτη |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 μ Χ: Ακολουθήστε τις απαιτήσεις του πελάτη |
ίνα 25:250μM χαλαρή ίνα 09:900μM |
Sc: SC/UPC SA: SC/APC 00: κανένας συνδέστε |
Δ: Δ 1U: J1 2U: J2 |
|||
| Βαθμός | Αριθμός λιμένων | Μήκος κύματος λειτουργίας | Αναλογία συζεύξεων | Μήκος ινών | Τύπος ινών | Τύπος συνδετήρων | Διάσταση | |||
Υπηρεσία Geehe Wuhan:
1) Υψηλή περιβαλλοντική σταθερότητα
Χαμηλή απώλεια εισαγωγής, χαμηλή εξαρτώμενη απώλεια πόλωσης, χαμηλή πίσω αντανάκλαση, και καλή ομοιομορφία
2) Συμπαγής δομή
Το μικρό μέγεθος, αυτό μπορεί να εγκατασταθεί άμεσα σε ποικίλο κιβώτιο μεταφοράς και να λάβει ακριβώς λίγο διάστημα
3) Αυστηρός ποιοτικός έλεγχος
Εγγυώμαστε ότι κάθε προϊόν στα χέρια των πελατών υπόκειται στα αυστηρά εξεταστικά πρότυπα
4) Υψηλής ποιότητας ράβδος καλωδίων
Άριστο καλώδιο PVC, καλή δύναμη, και αντοχή, μακριά διάρκεια ζωής
