Λεπτομέρειες:
|
| Πρότυπο όνομα: | Το ράφι οπτικών ινών τοποθετεί με τον προσαρμοστή | Δομή: | 19» ράφι που τοποθετείται |
|---|---|---|---|
| Υλικό: | Ψευδάργυρος-καλυμμένο κρύο φύλλο χάλυβα ρόλων | Χρώμα ραφιών: | μαύρος, άσπρος, γκρίζος |
| Ύψος: | 1U, 2U, 3U, 4U, 8U | Λιμένες: | 6, 12, 24, 48, 72, 96, 144 |
| Συνδετήρας: | SC LC FC ST | Πάχος: | 0.8mm, 1.0mm, 1.2mm |
| Διαστάσεις (L×W×H) χιλ.: | 1×32:141×115×18 | Χαρακτηριστικό γνώρισμα: | Αδιάβροχος Dustproof |
| Επισημαίνω: | Επιτροπή μπαλωμάτων 19 ίντσας FTTH,επιτροπή μπαλωμάτων 1U FTTH,Επιτροπή μπαλωμάτων ινών λιμένων FTTH 24 |
||

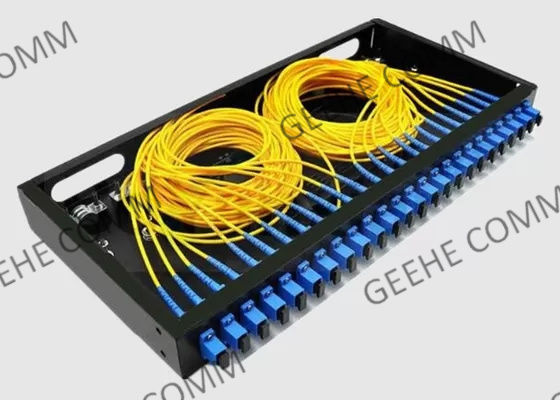

Ο λιμένας FTTH 1U 24 Single-Mode ράφι οπτικών ινών 19 ίντσας τοποθετεί με τον προσαρμοστή
Βασικές πληροφορίες:
Αυτό το πλαίσιο διανομής οπτικών ινών ράφι-υποστηριγμάτων 19-ίντσας για FC, Sc, ST, προσαρμοστές LC. Η περίφραξη κατασκευάζεται του υλικού χάλυβα και του μετώπου της - η επιτροπή σχεδιάζεται για να αφαιρέσει εύκολα για την τηλεγράφηση και την εγκατάσταση συνδετήρων.

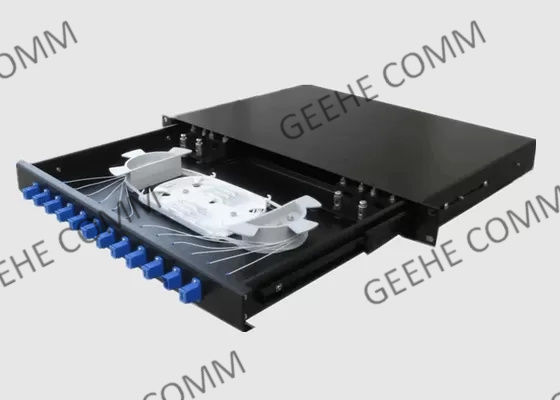

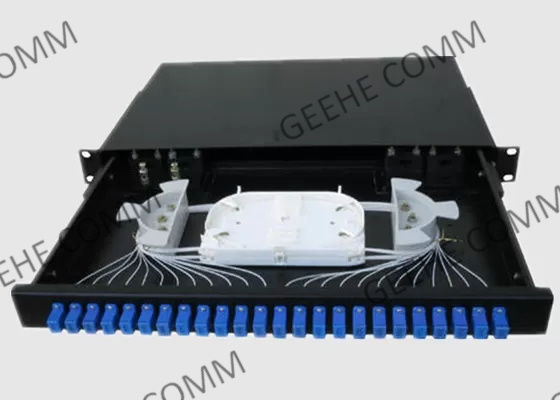

Το μέτωπο της περίφραξης χαρακτηρίζει έναν δίσκο ώθηση-καρφιτσών διαφάνεια-έξω για την πρόσβαση στο εσωτερικό πλαισίων όταν η διαχείριση ινών είναι απαραίτητη. Ένα πλήρες σύνολο διοικητικών συνδετήρων καλωδίων συμπεριλαμβάνεται. Η οπίσθια επιτροπή χρειάζεται όλες τις απαραίτητες διακοπές δρομολόγησης καλωδίων για να προσαρμόσει όλες τις ίνες.
Το μέτωπο - η επιτροπή κρατά ποικίλα πιάτα προσαρμοστών ινών επιτρέποντας την ευελιξία να διατάξει τους τύπους σύνδεσης βασισμένους στις ανάγκες σας.
Χαρακτηριστικά γνωρίσματα Benefit&:
Εφαρμογή:
Παράμετροι Specificaiton&Technology:
| Παράμετρος | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Λειτουργούν μήκος κύματος (NM) | SDWC: 1310&1550STWC: 1310,1490 &1550 | ||||||||||
| Σειρά μήκους κύματος λιμένων (NM) | 1310 ±40,1490 ±10 και 1550 ±40 | ||||||||||
| Απώλεια @1310nm/1550nm εισαγωγής | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Ομοιομορφία (DB) | 0,6 | 1 | 1.6 | 2 | 1.8 | 0,8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 NM (DB) | ≤0.3 | ||||||||||
| Δύναμη εισαγωγής (MW) | 250max | ||||||||||
| Λειτουργούσα θερμοκρασία (℃) | -40~+85℃ | ||||||||||
| Θερμοκρασία αποθήκευσης (℃) | -40~+85℃ | ||||||||||
| Τύπος ινών | Corning G657A1, 900μm, 2mm, χαλαρός σωλήνας 3mm | ||||||||||
| Διαστάσεις (L×W×H) (χιλ.) | 100×80×10,141×115×18, κατόπιν αιτήσεως | ||||||||||
* Ο ανωτέρω αποκλειστικός συνδετήρας προδιαγραφών
Προδιαγραφή ραφιών 19 ίντσας:
| Ράφι 19 ίντσας | LGX | ||||||||||
| Διαμόρφωση | 1U | 2U | 1U | 2U | |||||||
| Διαστάσεις συσκευασίας (χιλ.) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Διαστάσεις εγκατάστασης (χιλ.) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Διαταγή των πληροφοριών:
| WBC- | Χ | X2- | 35- | ΧΧ | Χ | ΧΧ | ΧΧ | Χ | ||
| Π: Ασφάλιστρο Α: Βαθμολογήστε το Α Χ: Ακολουθήστε τις απαιτήσεις του πελάτη |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 μ Χ: Ακολουθήστε τις απαιτήσεις του πελάτη |
ίνα 25:250μM χαλαρή ίνα 09:900μM |
Sc: SC/UPC SA: SC/APC 00: κανένας συνδέστε |
Δ: Δ 1U: J1 2U: J2 |
|||
| Βαθμός | Αριθμός λιμένων | Μήκος κύματος λειτουργίας | Αναλογία συζεύξεων | Μήκος ινών | Τύπος ινών | Τύπος συνδετήρων | Διάσταση | |||
