Λεπτομέρειες:
|
| Όνομα μοντέλου: | 1M Φυτικό καλώδιο από LC έως SC | Υλικό κάλυψης: | LSZH PVC |
|---|---|---|---|
| Διάρκεια καλωδίου: | 1m ή προσαρμοσμένο | Αριθμός ινών: | 2 |
| Εκτατή δύναμη (Ν): | ≥55 | Διάμετρος καλωδίου: | 0.9mm, 2mm ή 3mm |
| Χρώμα: | Κίτρινο | Υλικό σακάτου: | PVC, μετώπη (OFNR), ολομέλεια (OFNP), LSZH |
| Δευτερεύον Α - συνδετήρας 1: | Δύο άτομα (άνδρες) | Δευτερεύον Β - συνδετήρας 1: | SC DUPLEX (ΑΝΤΑ) |
| Επισημαίνω: | Sc 1m στο ενιαίο σκοινί μπαλωμάτων τρόπου lc,διπλό Sc 1M στο σκοινί μπαλωμάτων ινών lc,διπλό lc 1m στο σκοινί μπαλωμάτων ινών Sc |
||

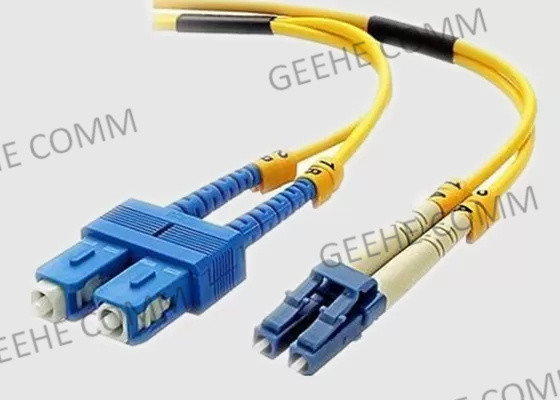

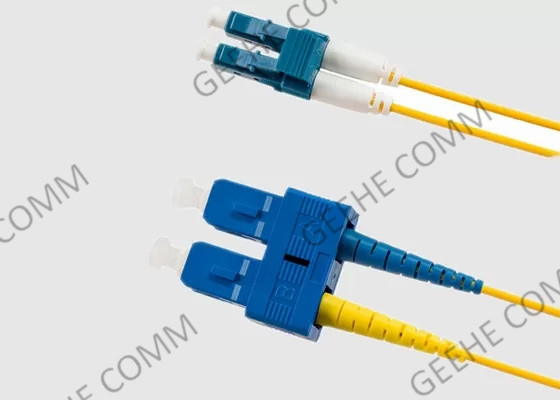

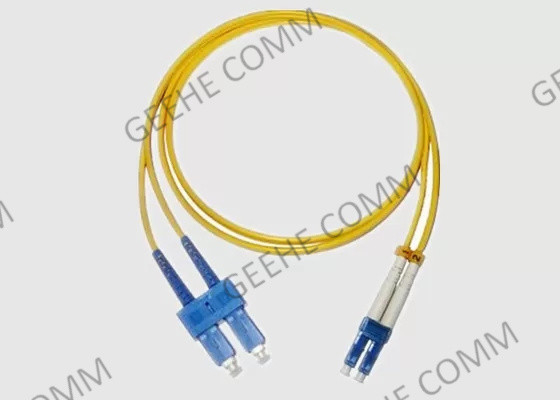

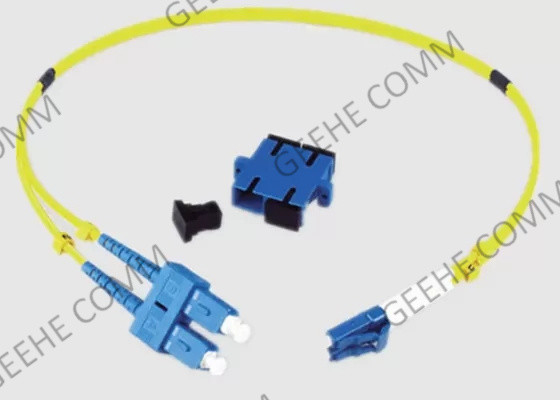

Ζωντανή εγγύηση Zipcord Riser Duplex Singlemode 1M Fiber Patch Cable LC έως SC
1- Βασική εισαγωγή:
Το ασύρματο για το φάρμακο LC-SC της Geehe είναι κατασκευασμένο από ίνες καλωδίου zip.Ονομασία OFNR.Η διπλή μονοδιαχείριση ινών χρησιμοποιείται συνήθως σε εφαρμογές LAN.
Κάθε καλώδιο διπλής 9/125 (OS1) μεμονωμένου τρόπου LC-SC Fiber Patch καλωδίου δοκιμάζεται ατομικά και πιστοποιείται ότι βρίσκεται εντός αποδεκτών ορίων απώλειας οπτικής εισαγωγής για εγγυημένη συμβατότητα και 100% αξιοπιστία..
2. Πλεονεκτήματα και χαρακτηριστικά του κορδονιού από LC σε SC:
3- Εφαρμογές για τα καλώδια οπτικών ινών:
Χρήση σε εφαρμογές Gigabit Ethernet και Fiber Channel ιδανική λύση για εφαρμογές δεδομένων που απαιτούν συστήματα ευρυζωνικής μετάδοσης δεδομένων υψηλής ταχύτητας, οπτικούς ενισχυτές, ενισχυτές EDFA & Raman,Αισθητήρας ινών, κλπ.
4. Προδιαγραφές & Τεχνολογική παράμετρος
| Παράμετροι | Αξία | ||||
| Τύπος συνδέσμου | Ειδικότερα, η ΕΤΕπ έχει την ευθύνη για την εκτέλεση των καθηκόντων που της ανατίθενται. | ||||
| Κέντρο μήκους κύματος(nm) | 1310 ή 1550,980 ή 1060,850,780 | ||||
| Μέγιστη απώλεια εισαγωγής(dB) | 0.3 | ||||
| Μιν.Συντελεστής εξαφάνισης(dB) | 23 | ||||
| Ελάχιστη απώλεια επιστροφής(ΕΥΠ)(dB) | 50 | ||||
| Ελάχιστη απώλεια επιστροφής(ΑΕΠ)(dB) | 60 | ||||
| Βασικός προσανατολισμός | Αργός άξονας | ||||
| Προσαρμογή άξονα(δγ) | ±3 | ||||
| Θερμοκρασία λειτουργίας°C) | -20~+70 | ||||
| Θερμοκρασία αποθήκευσης°C) | -40~+85 | ||||
| Τύπος ινών | PM Panda Fiber | ||||
* Για συσκευή με συνδετήρα. IL είναι 0,3dB υψηλότερο, RL είναι 5dB χαμηλότερο, ER είναι 2dB χαμηλότερο.
* Το προεπιλεγμένο κλειδί συνδέσμου ευθυγραμμίζεται με τον αργό άξονα.
5. Προδιαγραφές συνδέσμου LC&SC & Τεχνολογική παράμετρος:
| Παράμετρος | Μονάδα | Δείκτης | |||
| Τύπος τελικής όψης | ΕΠ | ΕΥΠ | ΑΕΠ | ||
| ΙΙ | dB | SM: ≤0.3;ΜΜ ≤0.1 | |||
| Επαναληψιμότητα | dB | ≤0.1 | |||
| Αντικατάστατη | dB | ≤0.2 | |||
| RL | ΣΜ | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| ΜΜ | dB | ≥ 36(Χωρίς σύνδεσμο APC) | |||
| Χρόνοι ζευγαρώσεως | >1000 | ||||
| Θερμοκρασία λειτουργίας | °C | -40 ~ +80 | |||
6Πληροφορίες παραγγελίας καλωδίου ελαστικού:
| ΕΤΠ | - Χ | -XX | -XX | -XX | - Χ | - Χ |
| S: Simplex Δ: Δυομελές |
ΑΕ: ΑΕ/ΑΕΠ ΔΕΣ: ΔΕΣ/ΔΕΣ LP:LC/PC |
LA:LC/APC ΔΕΣ: ΔΕΣ/ΔΕΣ LP:LC/PC |
09:0.9mm 20:2.0mm 30:30,0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:άλλα | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Λειτουργία ινών | Τύπος συνδέσμου | Τύπος συνδέσμου | Διάμετρος καλωδίου | Τύπος φλάντζης | Μέγεθος ινών |
* EX: OFC-D-LA-LA-09-0-1.0
7Πώς να διαλέξετε καλώδια για φυτικά έπιπλα;
1)Κατάσταση καλωδίου ινών: Μονή ή πολυμέθοδος
Η λειτουργία των καλωδίων φυτικών ινών υποδεικνύει πώς οι δέσμες φωτός ταξιδεύουν μέσα στην ίνες.
2)Αριθμός ινών: απλή ή διπλή
Σύμφωνα με τον αριθμό των νημάτων ινών, υπάρχουν απλοί και διπλοί ιμιδικοί κορδόνια.το σύρμα σύνδεσης μονοπυριδίων simplex περιέχει ένα μόνο νήμα ινών με ένα σύνδεσμο simplex σε κάθε άκροΜπορεί να συνδεθεί με ένα ζευγάρι BiDi μονάδες δέκτη που διαθέτουν μία θύρα.Καθώς το καλώδιο διπλής ινώσεως αποτελείται από δύο νήματα γυαλιού ή πλαστικού με έναν διπλό σύνδεσμο (ή θεωρείται ως δύο απλοί σύνδεσμοι)Είναι συχνά συνδεδεμένο με κοινούς πομπούς ή διπλές ίνες BiDi πομπούς.
3) Επιλέξτε τον κατάλληλο τύπο κάλυψης καλωδίων (PVC/LSZH/OFNP/Armored)
Συνήθως, υπάρχουν τρεις τύποι καλωδίων: Πολυβινύλιο χλωριούχο (PVC), χαμηλή καπνός μηδενικό χαλογόνο (LSZH) και οπτική ίνα μη-οδηγούμενη ολομέλεια (OFNP).Μπορείτε να δείτε εκεί χαρακτηριστικά στην εικόνα παρακάτω και να επιλέξετε το σωστό για το δίκτυο σας.
4) Τύπος συνδέσμου: LC, SC, ST ή Άλλοι
Υπάρχουν πολλοί τύποι συνδέσμων που χρησιμοποιούνται σε καλώδια σύνδεσης ινών όπως LC, SC, ST, MTP ή MPO που αναφέρονται σε αυτό το άρθρο Πόσους τύπους συνδέσμων ινών γνωρίζετε; Εκτός από αυτούς τους συνδέσμους,Υπάρχει ένα πρόσφατο σχεδιασμό συνδέσμου που ονομάζεται MDC σύνδεσμος, η οποία επιτρέπει την υψηλότερη δυνατή πυκνότητα συνδέσμων, παρέχοντας ένα πλεονέκτημα 3X έναντι ενός τυπικού συνδέσμου LC. Οι διαφορετικοί τύποι συνδέσμων πρέπει να συνδέονται σε διαφορετικές διεπαφές,Έτσι θα πρέπει να επιβεβαιώσετε τον τύπο διεπαφής των συσκευών που χρησιμοποιείτε για πρώτη φορά.
5) Επιλέξτε τον κατάλληλο τύπο πολίσματος συνδέσμου (UPC/APC)
Δεδομένου ότι η απώλεια του συνδέσμου APC είναι χαμηλότερη από τις συνδέσεις UPC, συνήθως, η οπτική απόδοση των συνδέσμων APC είναι καλύτερη από τις συνδέσεις UPC.οι συνδέσεις APC χρησιμοποιούνται ευρέως σε εφαρμογές όπως το FTTx, παθητικό οπτικό δίκτυο (PON) και πολλαπλασιασμό με διαίρεση μήκους κύματος (WDM) που είναι πιο ευαίσθητοι στην απώλεια επιστροφής.Έτσι θα πρέπει να ζυγίσει τα υπέρ και τα κατάΜε εκείνες τις εφαρμογές που απαιτούν υψηλής ακρίβειας σήμανση οπτικών ινών, APC θα πρέπει να είναι η πρώτη εξέταση, αλλά λιγότερο ευαίσθητα ψηφιακά συστήματα θα λειτουργήσει εξίσου καλά χρησιμοποιώντας UPC.το χρώμα του συνδέσμου του καλωδίου APC είναι πράσινο, και του καλωδίου UPC patch είναι μπλε.
8. Μέθοδοι συσκευασίας

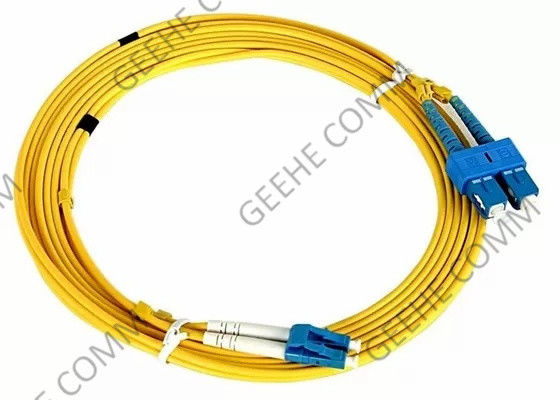

1-μέτρο διπλού τύπου μονοτρόπου καλώδιο ινών, LC/SC
