Λεπτομέρειες:
|
| Όνομα μοντέλου: | Μονότροπος ασύρματος ινώδους επικάλυψης από LC σε LC | Στυλ συνδέσμου: | Δυομελές |
|---|---|---|---|
| Διάμετρος καλωδίου: | 20,0 mm | Συνδετήρες: | LC σε LC |
| Φερρουλή: | Ζικρονία | Ράδιο κάμψης: | 1.2′′ min |
| Σακάκι ινών: | LSZH,OFNR | Πολωνικός τύπος: | ΑΕΠ |
| Τύπος ινών: | Μονότροπος 9/125μm | Κύκλος αντίκτυπου: | 1500 |
| Επισημαίνω: | Ενιαίο καλώδιο ινών τρόπου OS2 LC σε LC,OS2 lc στο lc άλτης ινών,Σκοινί μπαλωμάτων ινών OS2 lc στο lc |
||

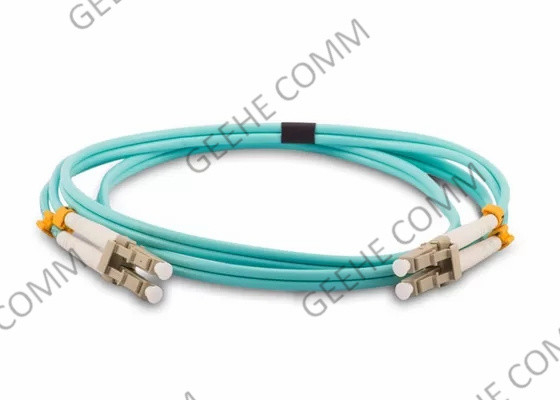

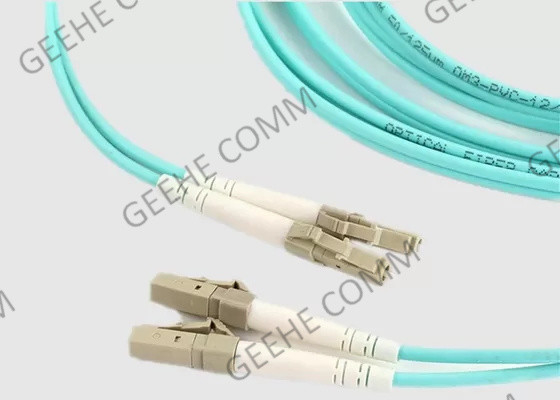

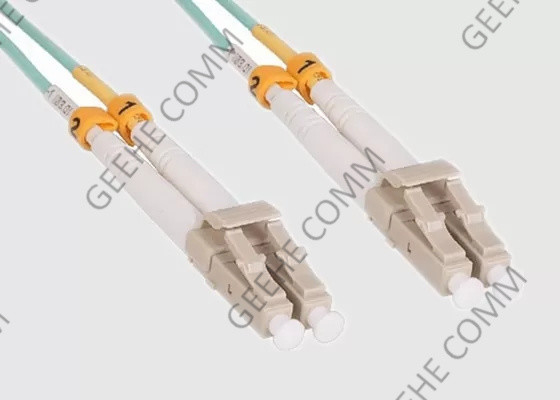

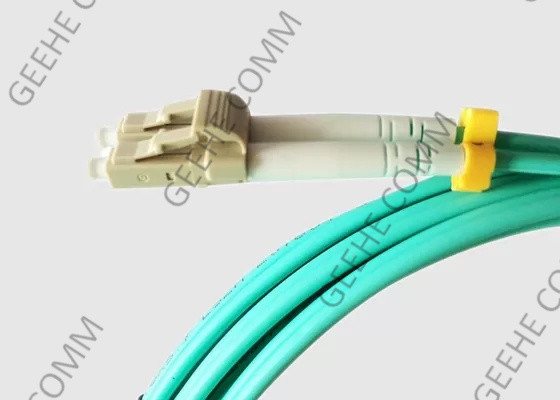

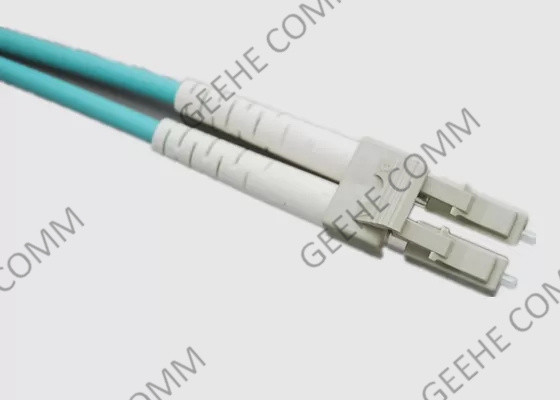

3M PVC (OFNR) Aqua Jacket OS2 Duplex Single-Mode Fiber Patch Cord LC προς LC
1.Fiber Patch Cord Βασική εισαγωγή:
Το ασύρματο δέσμης ινών LSZH Fiber OS1 LC-LC 3 Meter συμμορφώνεται με τα πρότυπα TIA/EIA 492AAAA και IEC60793-2-10 A1b και συμμορφώνεται με τις προδιαγραφές RoHS.
Τα μονοτρόφια καλώδια διπλού τύπου OS2 από LC σε LC λειτουργούν σε θερμοκρασία -20 oC έως +70 oC και έχουν ακτίνα κάμψης εγκατάστασης ελάχιστης απόστασης 5,0 cm και ακτίνα κάμψης ελάχιστης απόστασης 3 cm.
Τα καλώδια εμβολιασμού LC προς LC χρησιμοποιούνται συνήθως σε παθητικές εφαρμογές (GPON, FTTX και LANs) - οι διπλής σύνδεσμοι LC συνδέονται με πλαστικό κλιπ, εύκολο να αφαιρεθούν σε περίπτωση που χρειαστεί να διαχωρίσετε τις συνδέσεις,Πολλά είδη καλωδίων και συνδέσεων είναι διαθέσιμα.
2Φάιμπερ Όπτικ Πατς Κορδόνι LC προς LC Οφέλη και χαρακτηριστικά:
-- Ακολουθεί τις προδιαγραφές της Telecordia-GR-326-CORE
-- Μικρή απώλεια εισαγωγής και αντανακλαστικότητα της πλάτης
-- Σύνδεσμοι ινών, καλώδια οπτικών ινών, SM & MM διαθέσιμα
-- Τυπικές και προσαρμοσμένες διαμορφώσεις
-- Υπηρεσία OEM με εμπειρίες 15 ετών, δωρεάν δείγματα είναι διαθέσιμα
--100% Εισαγωγή, απώλεια επιστροφής, τελική όψη και επιθεώρηση παρεμβολών
3.Εφαρμογές για το καλώδιο οπτικών ινών:
-- Τηλεπικοινωνίες
-- CATV
-- LAN & WAN
-- Δίκτυο
-- Ευρυζωνικό δίκτυο
-- FTTP
4.Παραμέτρους προδιαγραφών και τεχνολογίας
| Παράμετροι | Αξία | ||||
| Τύπος συνδέσμου | Επικαιροποιημένο | ||||
| Κέντρο μήκους κύματος(nm) | 1310 ή 1550 | ||||
| Μέγιστη απώλεια εισαγωγής(dB) | 0.3 | ||||
| Μιν.Συντελεστής εξαφάνισης(dB) | 23 | ||||
| Ελάχιστη απώλεια επιστροφής(ΕΥΠ)(dB) | 50 | ||||
| Ελάχιστη απώλεια επιστροφής(ΑΕΠ)(dB) | 60 | ||||
| Βασικός προσανατολισμός | Αργός άξονας | ||||
| Προσαρμογή άξονα(δγ) | ±3 | ||||
| Θερμοκρασία λειτουργίας°C) | -20~+70 | ||||
| Θερμοκρασία αποθήκευσης°C) | -40~+85 | ||||
| Τύπος ινών | PM Panda Fiber | ||||
* Για συσκευή με συνδετήρα. IL είναι 0,3dB υψηλότερο, RL είναι 5dB χαμηλότερο, ER είναι 2dB χαμηλότερο.
* Το προεπιλεγμένο κλειδί συνδέσμου ευθυγραμμίζεται με τον αργό άξονα.
5Διάταξη και τεχνολογία:
| Παράμετρος | Μονάδα | Δείκτης | |||
| Τύπος τελικής όψης | ΕΠ | ΕΥΠ | ΑΕΠ | ||
| ΙΙ | dB | SM: ≤0.3·ΜΜ ≤0.1 | |||
| Επαναληψιμότητα | dB | ≤0.1 | |||
| Αντικατάστατη | dB | ≤0.2 | |||
| RL | ΣΜ | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| ΜΜ | dB | ≥ 36(Χωρίς σύνδεσμο APC) | |||
| Χρόνοι ζευγαρώσεως | >1000 | ||||
| Θερμοκρασία λειτουργίας | °C | -40 ~ +80 | |||
6Πληροφορίες παραγγελίας.LC σε LC patch cord:
| ΕΤΠ | - Χ | -XX | -XX | -XX | - Χ | - Χ |
| S: Simplex Δ: Δυομελές |
Ειδικότερα, η Ελλάδα δεν μπορεί να θεωρήσει ότι η Ελλάδα είναι υπεύθυνη για την εκτέλεση των καθηκόντων που της ανατίθενται. | Ειδικότερα, η Ελλάδα δεν έχει υπογράψει την παρούσα συμφωνία. | 09:0.9mm 20:2.0mm 30:30,0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:άλλα | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Λειτουργία ινών | Τύπος συνδέσμου | Τύπος συνδέσμου | Διάμετρος καλωδίου | Τύπος φλάντζης | Μέγεθος ινών |
* EX:OFC-D-LA-LA-09-1-1.0
7Πώς να διαλέξετε καλώδια για φυτικά έπιπλα;
1) Τρόπος καλωδίου ινώδους ίνες: Μονοτρόπος ή πολυτρόπος
Η λειτουργία των καλωδίων φυτικών ινών υποδεικνύει πώς οι δέσμες φωτός ταξιδεύουν μέσα στην ίνες.
2) Αριθμός ινών: απλή ή διπλή
Σύμφωνα με τον αριθμό των νημάτων ινών, υπάρχουν απλοί και διπλοί ιμιδικοί κορδόνια.το σύρμα σύνδεσης μονοπυριδίων simplex περιέχει ένα μόνο νήμα ινών με ένα σύνδεσμο simplex σε κάθε άκροΜπορεί να συνδεθεί με ένα ζευγάρι BiDi μονάδες δέκτη που διαθέτουν μία θύρα.Καθώς το καλώδιο διπλής ινώσεως αποτελείται από δύο νήματα γυαλιού ή πλαστικού με έναν διπλό σύνδεσμο (ή θεωρείται ως δύο απλοί σύνδεσμοι)Είναι συχνά συνδεδεμένο με κοινούς πομπούς ή διπλές ίνες BiDi πομπούς.
3) Επιλέξτε τον κατάλληλο τύπο κάλυψης καλωδίων (PVC/LSZH/OFNP/Armored)
Συνήθως, υπάρχουν τρεις τύποι καλωδίων: Πολυβινύλιο χλωριούχο (PVC), χαμηλή καπνός μηδενικό χαλογόνο (LSZH) και οπτική ίνα μη-οδηγούμενη ολομέλεια (OFNP).Μπορείτε να δείτε εκεί χαρακτηριστικά στην εικόνα παρακάτω και να επιλέξετε το σωστό για το δίκτυο σας.
4) Επιλέξτε τον κατάλληλο τύπο πολίσματος συνδέσμου (UPC/APC)
Δεδομένου ότι η απώλεια του συνδέσμου APC είναι χαμηλότερη από τις συνδέσεις UPC, συνήθως, η οπτική απόδοση των συνδέσμων APC είναι καλύτερη από τις συνδέσεις UPC.οι συνδέσεις APC χρησιμοποιούνται ευρέως σε εφαρμογές όπως το FTTx, παθητικό οπτικό δίκτυο (PON) και πολλαπλασιασμό με διαίρεση μήκους κύματος (WDM) που είναι πιο ευαίσθητοι στην απώλεια επιστροφής.Έτσι θα πρέπει να ζυγίσει τα υπέρ και τα κατάΜε εκείνες τις εφαρμογές που απαιτούν υψηλής ακρίβειας σήμανση οπτικών ινών, APC θα πρέπει να είναι η πρώτη εξέταση, αλλά λιγότερο ευαίσθητα ψηφιακά συστήματα θα λειτουργήσει εξίσου καλά χρησιμοποιώντας UPC.το χρώμα του συνδέσμου του καλωδίου APC είναι πράσινο, και του καλωδίου UPC patch είναι μπλε.
8-Γιατί ο Γκιέ;
-- Οι πελάτες μπορούν να έχουν ικανοποιητική ποιότητα και υπηρεσίες με ανταγωνιστικές τιμές και έγκαιρη παράδοση
- Γρήγορη απάντηση για κάθε ερώτηση και έρευνα στο συντομότερο δυνατό χρόνο.
-- Προϊόντα απευθείας από το εργοστάσιο, το κόστος σας μειώνεται και εξοικονομείται χρόνος
-- Δωρεάν δείγματα και ολόκληρα σχέδια έργου είναι διαθέσιμα
- 24/7 σε αναμονή με την ομάδα μετά την υπηρεσία
-- Οι αναφορές ανάλυσης μάρκετινγκ μπορούν να μοιραστούν
-15 χρόνια εμπειρία συνεργασίας με διάσημες μάρκες
-- Έλεγχος ποιότητας από τις πρώτες ύλες και παρακολούθηση ολόκληρης της διαδικασίας παραγωγής
