Λεπτομέρειες:
|
| Όνομα μοντέλου: | Πολυδιάστατο καλώδιο δέσμης οπτικών ινών | Υλικό κάλυψης: | Μετώπη OFNR |
|---|---|---|---|
| Διάρκεια καλωδίου: | 5m ή Customerized | Τρόπος διάδοσης: | Πολυ τρόπος, ενιαίος τρόπος |
| Εκτατή δύναμη (Ν): | ≥55 | Διάμετρος καλωδίου: | 0.9mm, 2mm ή 3mm |
| Συνδετήρας: | ST στο ST | Τύπος τέλος-προσώπου: | UPC, PC, APC |
| Χρώμα σακάτου: | Πορτοκάλι ή Customerized | Υπηρεσία: | OEM και ODM |
| Επισημαίνω: | Καλώδιο μπαλωμάτων οπτικών ινών 2.0MM πολλαπλού τρόπου,καλώδιο μπαλωμάτων οπτικών ινών 5M πολλαπλού τρόπου,Σκοινί μπαλωμάτων ινών του ST ST μετωπών OFNR |
||

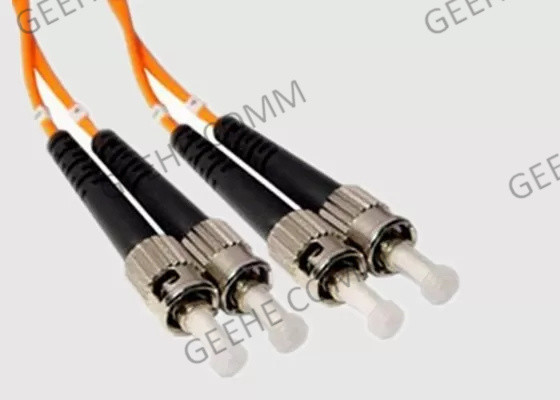

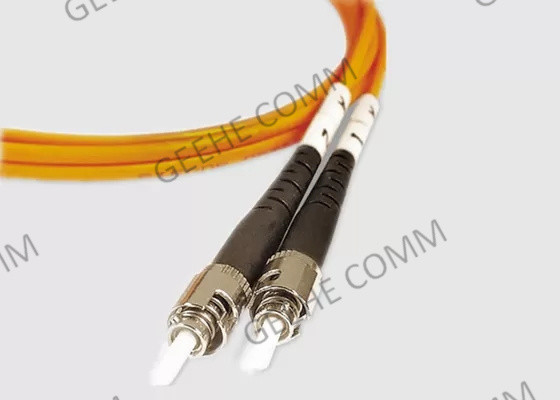

5M OM1 Duplex (OFNR Riser) 2.0MM ST-ST Multimode Fiber Optic Patch Cable
1- Βασική εισαγωγή:
Το Multimode SC to SC Fiber Patch Cable τερματίζεται και στα δύο άκρα με ST (αρσενικές) συνδέσεις, για να παρέχει την απαραίτητη σύνδεση μεταξύ συσκευών δικτύωσης ινών για δίκτυα υψηλής ταχύτητας και μεγάλων αποστάσεων.
Αυτό το καλώδιο επικάλυψης ST-ST στεγάζεται σε ένα μπουφάν από PVC (OFNR) με ανθεκτικό στη φλόγα, ώστε να εξασφαλίζεται ελάχιστος καπνός, τοξικότητα και διάβρωση όταν εκτίθεται σε υψηλές πηγές θερμότητας, σε περίπτωση πυρκαγιάς.Το καθιστώντας ιδανικό για χρήση σε βιομηχανικά περιβάλλοντα, κεντρικά γραφεία και σχολεία, καθώς και σε οικιστικές περιοχές όπου οι κτιριακοί κώδικες είναι μια εξέταση.
Με εγγύηση ζωής, το καλώδιο μας ST-ST Multimode Fiber Patch είναι εγγυημένο να παρέχει μακροχρόνια αξιοπιστία και υψηλής ποιότητας απόδοση.
2ΣΤ προς ΣΤ Πλαστράκι Κώδικας
3- Εφαρμογές για τα καλώδια οπτικών ινών:
Το καλώδιο patch από οπτική ίνα ST σε ST είναι κατάλληλο για το δίκτυο CATV, το δίκτυο τηλεπικοινωνιών, το δίκτυο οπτικών ινών υπολογιστών και τον εξοπλισμό οπτικών δοκιμών.
4. Προδιαγραφές & Τεχνολογική παράμετρος
| Παράμετροι | Αξία | ||||
| Τύπος συνδέσμου | Επικαιροποιημένο | ||||
| Κέντρο μήκους κύματος(nm) | 1310 ή 1550 | ||||
| Μέγιστη απώλεια εισαγωγής(dB) | 0.3 | ||||
| Μιν.Συντελεστής εξαφάνισης(dB) | 23 | ||||
| Ελάχιστη απώλεια επιστροφής(ΕΥΠ)(dB) | 50 | ||||
| Ελάχιστη απώλεια επιστροφής(ΑΕΠ)(dB) | 60 | ||||
| Βασικός προσανατολισμός | Αργός άξονας | ||||
| Προσαρμογή άξονα(δγ) | ±3 | ||||
| Θερμοκρασία λειτουργίας°C) | -20~+70 | ||||
| Θερμοκρασία αποθήκευσης°C) | -40~+85 | ||||
| Τύπος ινών | PM Panda Fiber | ||||
* Για συσκευή με συνδετήρα. IL είναι 0,3dB υψηλότερο, RL είναι 5dB χαμηλότερο, ER είναι 2dB χαμηλότερο.
* Το προεπιλεγμένο κλειδί συνδέσμου ευθυγραμμίζεται με τον αργό άξονα.
5. ST Προδιαγραφή συνδέσμου & Τεχνολογική παράμετρος:
| Παράμετρος | Μονάδα | Δείκτης | |||
| Τύπος τελικής όψης | ΕΠ | ΕΥΠ | ΑΕΠ | ||
| ΙΙ | dB | SM: ≤0.3·ΜΜ ≤0.1 | |||
| Επαναληψιμότητα | dB | ≤0.1 | |||
| Αντικατάστατη | dB | ≤0.2 | |||
| RL | ΣΜ | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| ΜΜ | dB | ≥ 36(Χωρίς σύνδεσμο APC) | |||
| Χρόνοι ζευγαρώσεως | >1000 | ||||
| Θερμοκρασία λειτουργίας | °C | -40 ~ +80 | |||
6Υπηρεσία μας:
Η επιλογή του καλωδίου επικάλυψης είναι σημαντική για τον τύπο του δικτύου οπτικών ινών στο οποίο εργάζεστε.Ένας άλλος παράγοντας που πρέπει να ληφθεί υπόψη είναι ο γυαλισμένος τύπος όταν χρησιμοποιούνται καλώδια μονοτροπίας.
Ενώ η επιλογή του καλωδίου είναι σημαντική, είναι μόνο ένα κομμάτι του δικτύου οπτικών ινών από το οποίο μπορείτε να επιλέξετε.
7. Τύπος συνδέσμου Συντομογραφίες:
SC - σύνδεσμος τύπου snap-in. Γνωστός για την εξαιρετική του απόδοση.
ST - ένας πολύ δημοφιλής σύνδεσμος επιλογής για δίκτυα πολυμέτρων.που επιτρέπουν μια απλή εγκατάσταση ανάφλεξης και ανάφλεξης.
FC - ήταν κάποτε ο πιο δημοφιλής τύπος συνδέσμου μονής λειτουργίας, αλλά τώρα αντικαθίσταται συνήθως από συνδέσμους SC και LC.Χρησιμοποιούν έναν τύπο ζεύξης με βίδα για χρήση σε περιβάλλοντα υψηλών δονήσεων και χρησιμοποιούνται συνήθως για datacom, τηλεπικοινωνιών, εξοπλισμού μέτρησης και λέιζερ μονής λειτουργίας.
LC - ένας μικρός σύνδεσμος με συντελεστή μορφής που μετρά το ήμισυ του μεγέθους ενός σύνδεσμου SC.ή τοπικές συνδέσεις, αυτοί οι συνδετήρες snap-in χρησιμοποιούνται συνήθως για συνδέσεις υψηλής πυκνότητας και είναι συμβατοί με συσκευές plug-and-play όπως οι μονάδες SFP και οι δέκτες XFP.
