Λεπτομέρειες:
|
| Όνομα μοντέλου: | Καλώδιο επικάλυψης με μονοτρόπους ίνες | Σύνδεσμος ινών: | FC προς MU |
|---|---|---|---|
| Πυρήνας ινών: | Πολυ τρόπος, ενιαίος τρόπος | Χρώμα σακάτου: | Κίτρινο, πορτοκαλί, Aqua, προσαρμοσμένο |
| Διάμετρος καλωδίου: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Jacketing: | Επικαιροποιημένο (OFNR) |
| Τύπος ινών: | Simplex, διπλό | Διάστημα (μέτρα): | 1M, 2M, 3M, εξατομικευμένο |
| Τύπος τέλος-προσώπου: | PC, UPC, APC | ||
| Επισημαίνω: | OM1 ενιαίο σκοινί μπαλωμάτων οπτικών ινών τρόπου,σκοινί μπαλωμάτων οπτικών ινών τρόπου 3.0mm ενιαίο,Fc-MU APC καλώδια μπαλωμάτων οπτικών ινών |
||

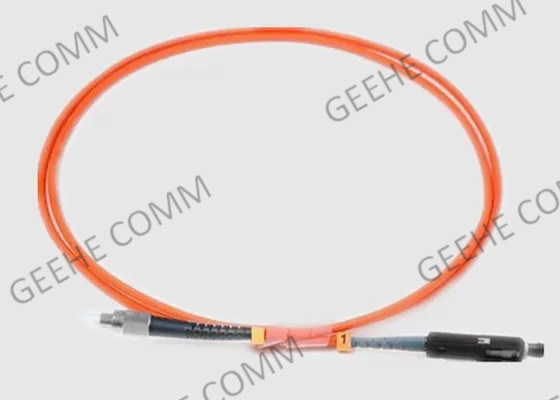

3M FC-MU APC Simplex PVC (LSZH) OM1 Single Mode Fiber Patch Cable
1.Περίληψη του προϊόντος:
Απαιτούνται υψηλές επιδόσεις και υψηλής ποιότητας της συναρμολόγησης καλωδίων Fc προς Mu για τη νέα γενιά, όπως FTTx, DWDM, 100G, CATV κλπ.οπτικά δίκτυα για τη διασφάλιση μακροπρόθεσμης αξιοπιστίας για απαιτητικές εφαρμογές.
Οι συναθροίσεις συνδέσμων είναι συμβατές με τις απαιτήσεις IEC, Telcordia και RoHS.
2. Οφέλη και χαρακτηριστικά του κορδέλου:
3.Εφαρμογές για το καλώδιο οπτικών ινών:
Το καλώδιο συσσωρευτών ινών FC σε Mu είναι μια ιδανική λύση για εφαρμογές δεδομένων που απαιτούν μεταφορά δεδομένων υψηλής ταχύτηταςΣύστήματα ευρυζωνικών δικτύων τηλεπικοινωνιών, επικοινωνίας δεδομένων, οπτικών ενισχυτών, λέιζερ ινών,και όργανα δοκιμής.
4.Παραμέτρους προδιαγραφών και τεχνολογίας
| Παράμετροι | Αξία | ||||
| Τύπος συνδέσμου | Επικαιροποιημένο | ||||
| Κέντρο μήκους κύματος(nm) | 1310 ή 1550 | ||||
| Μέγιστη απώλεια εισαγωγής(dB) | 0.3 | ||||
| Μιν.Συντελεστής εξαφάνισης(dB) | 23 | ||||
| Ελάχιστη απώλεια επιστροφής(ΕΥΠ)(dB) | 55 | ||||
| Ελάχιστη απώλεια επιστροφής(ΑΕΠ)(dB) | 65 | ||||
| Βασικός προσανατολισμός | Αργός άξονας | ||||
| Προσαρμογή άξονα(δγ) | ±3 | ||||
| Θερμοκρασία λειτουργίας°C) | -20~+70 | ||||
| Θερμοκρασία αποθήκευσης°C) | -40~+85 | ||||
| Τύπος ινών | Φυτικές ίνες | ||||
* Για συσκευή με συνδετήρα. IL είναι 0,3dB υψηλότερο, RL είναι 5dB χαμηλότερο, ER είναι 2dB χαμηλότερο.
* Το προεπιλεγμένο κλειδί συνδέσμου ευθυγραμμίζεται με τον αργό άξονα.
5. MU Προδιαγραφή συνδέσμου & Τεχνολογική παράμετρος:
| Παράμετρος | Μονάδα | Δείκτης | |||
| Τύπος τελικής όψης | ΕΠ | ΕΥΠ | ΑΕΠ | ||
| ΙΙ | dB | SM: ≤0.3·ΜΜ ≤0.1 | |||
| Επαναληψιμότητα | dB | ≤0.1 | |||
| Αντικατάστατη | dB | ≤0.2 | |||
| RL | ΣΜ | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| ΜΜ | dB | ≥ 36(Χωρίς σύνδεσμο APC) | |||
| Χρόνοι ζευγαρώσεως | >1000 | ||||
| Θερμοκρασία λειτουργίας | °C | -40 ~ +80 | |||
6Πληροφορίες παραγγελίας συνδετήρων MU:
| ΕΤΠ | - Χ | -XX | -XX | -XX | - Χ | - Χ |
| S: Simplex Δ: Δυομελές |
ΜΟ:ΜΟ/UPC |
ΜΟ:ΜΟ/UPC | 09:0.9mm 20:2.0mm 30:30,0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:άλλα | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Λειτουργία ινών | Τύπος συνδέσμου | Τύπος συνδέσμου | Διάμετρος καλωδίου | Τύπος φλάντζης | Μέγεθος ινών |
* EX: OFC-S-MU-MU-09-1-0.5
7Πώς να διαλέξετε τα καλώδια για το φυτικό έμβρυο;
1) Τρόπος καλωδίου ινώδους ίνες: Μονοτρόπος ή πολυτρόπος
Η λειτουργία των καλωδίων φυτικών ινών υποδεικνύει πώς οι δέσμες φωτός ταξιδεύουν μέσα στην ινή.
2) Αριθμός ινών: απλή ή διπλή
Σύμφωνα με τον αριθμό των νημάτων ινών, υπάρχουν απλοί και διπλοί ιμιδικοί κορδόνια.το σύρμα σύνδεσης μονοπυριδίων simplex περιέχει ένα μόνο νήμα ινών με ένα σύνδεσμο simplex σε κάθε άκροΜπορεί να συνδεθεί με ένα ζευγάρι BiDi μονάδες δέκτη που διαθέτουν μία θύρα.Καθώς το καλώδιο διπλής ινώσεως αποτελείται από δύο νήματα γυαλιού ή πλαστικού με έναν διπλό σύνδεσμο (ή θεωρείται ως δύο απλοί σύνδεσμοι)Είναι συχνά συνδεδεμένο με κοινούς πομπούς ή διπλές ίνες BiDi πομπούς.
3) Επιλέξτε τον κατάλληλο τύπο κάλυψης καλωδίων (PVC/LSZH/OFNP/Armored)
Συνήθως, υπάρχουν τρεις τύποι καλωδίων: Πολυβινύλιο χλωριούχο (PVC), χαμηλό κάπνισμα μηδενικό χαλογόνο (LSZH) και οπτική ίνα μη-οδηγούμενη ολομέλεια (OFNP).Μπορείτε να δείτε εκεί χαρακτηριστικά στην εικόνα παρακάτω και να επιλέξετε το σωστό για το δίκτυο σας.
4) Τύπος συνδέσμου: LC, SC, ST ή Άλλοι
Υπάρχουν πολλοί τύποι συνδέσμων που χρησιμοποιούνται σε καλώδια σύνδεσης ινών όπως LC, SC, ST, MTP ή MPO που αναφέρονται σε αυτό το άρθρο Πόσους τύπους συνδέσμων ινών γνωρίζετε; Εκτός από αυτούς τους συνδέσμους,Υπάρχει ένα πρόσφατο σχεδιασμό συνδέσμου που ονομάζεται MDC σύνδεσμος, η οποία επιτρέπει την υψηλότερη δυνατή πυκνότητα συνδέσμων, παρέχοντας ένα πλεονέκτημα 3X έναντι ενός τυπικού συνδέσμου LC. Οι διαφορετικοί τύποι συνδέσμων πρέπει να συνδέονται σε διαφορετικές διεπαφές,Έτσι θα πρέπει να επιβεβαιώσετε τον τύπο διεπαφής των συσκευών που χρησιμοποιείτε για πρώτη φορά.
5) Επιλέξτε τον κατάλληλο τύπο πολίστας συνδέσμου (UPC/APC)
Δεδομένου ότι η απώλεια του συνδέσμου APC είναι χαμηλότερη από τις συνδέσεις UPC, συνήθως, η οπτική απόδοση των συνδέσμων APC είναι καλύτερη από τις συνδέσεις UPC.οι συνδέσεις APC χρησιμοποιούνται ευρέως σε εφαρμογές όπως το FTTx, παθητικό οπτικό δίκτυο (PON) και πολλαπλασιασμό με διαίρεση μήκους κύματος (WDM) που είναι πιο ευαίσθητοι στην απώλεια επιστροφής.Έτσι θα πρέπει να ζυγίσει τα υπέρ και τα κατάΜε εκείνες τις εφαρμογές που απαιτούν υψηλής ακρίβειας σήμανση οπτικών ινών, APC θα πρέπει να είναι η πρώτη εξέταση, αλλά λιγότερο ευαίσθητα ψηφιακά συστήματα θα λειτουργήσει εξίσου καλά χρησιμοποιώντας UPC.το χρώμα του συνδέσμου του καλωδίου APC είναι πράσινο, και του καλωδίου UPC patch είναι μπλε.
