Λεπτομέρειες:
|
| Όνομα μοντέλου: | Πολυτρόπος ιμιδικός κλωστοδέτης | Σύνδεσμος ινών: | Από SC έως ST |
|---|---|---|---|
| Πυρήνας ινών: | Πολυ τρόπος, ενιαίος τρόπος | Χρώμα: | Πορτοκαλί, προσαρμοσμένο. |
| Διάμετρος καλωδίου: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Jacketing: | Επικαιροποιημένο (OFNR) |
| Τύπος ινών: | Δυομελές | Διάστημα (μέτρα): | 3 μέτρα |
| Επισημαίνω: | σκοινί μπαλωμάτων οπτικών ινών 2M πολλαπλού τρόπου,σκοινί μπαλωμάτων οπτικών ινών 0.9mm πολλαπλού τρόπου,καλώδιο μπαλωμάτων ινών Sc 0.9mm ST |
||

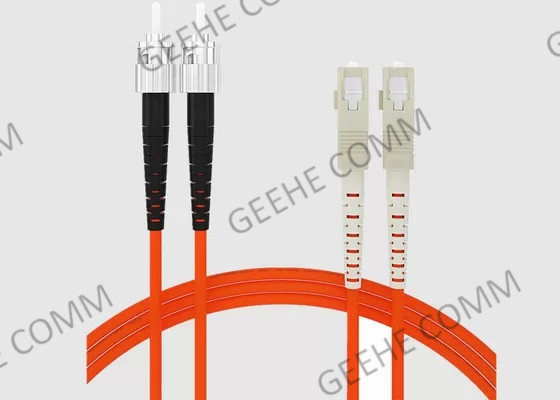

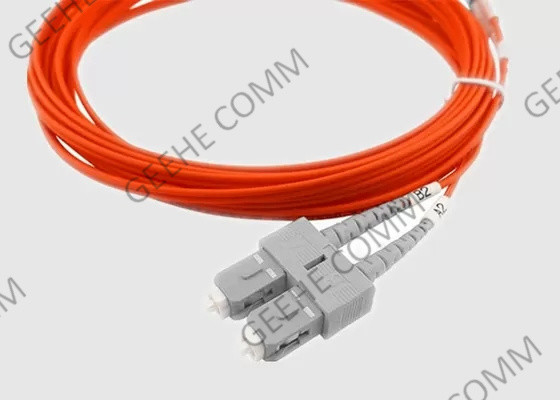

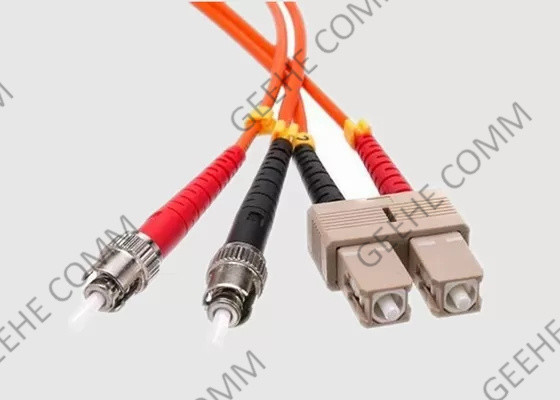

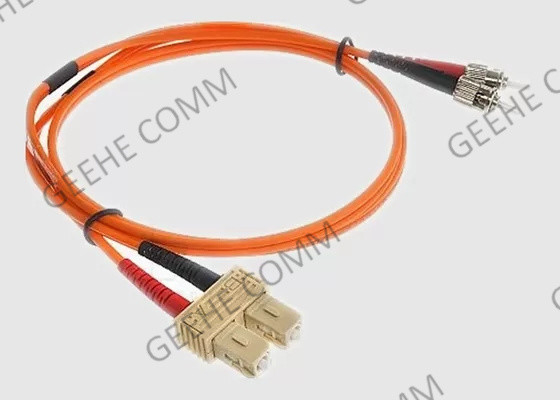

Υψηλή απόδοση 0,9mm Riser Rated (OFNR) 2M Duplex SC To ST Multimode Fiber Patch Cord
1Βασική εισαγωγή:
Ο σύνδεσμος οπτικών ινών SC προς ST είναι μια ινώδης σύνδεση που χρησιμοποιείται ευρέως για εξαιρετικές επιδόσεις.Είναι ένας σύνδεσμος που συνδέεται με μια απλή κίνηση σπρώξιμο-ίρεση.Διατίθεται επίσης σε διπλή διαμόρφωση, οι ανθεκτικές ελαστικές μπότες προστατεύουν από ζημιές που είναι τυπικές σε πολυσύχναστες συρτάρια δεδομένων και κάθε άκρο είναι κατάλληλα επισήμαντο για εύκολη ταυτοποίηση.
Το καλώδιο διαθέτει συνδέσεις ST προς SC, ένα μπουκάλι PVC και είναι FDDI και OFNR.
2. Οφέλη και χαρακτηριστικά του κορδέλου:
3.Εφαρμογές για το καλώδιο οπτικών ινών:
Συστήματα επικοινωνιών οπτικών ινών, βίντεο, LAN, CATV
Δίκτυο οπτικής πρόσβασης
Διαβίβαση δεδομένων με οπτική ίνα
Κέντρα δεδομένων
Δίκτυο τοπικής περιοχής
Εξοπλισμός δοκιμής
4.Παραμέτρος προδιαγραφών και τεχνολογίας
| Παράμετροι | Αξία | ||||
| Τύπος συνδέσμου | Επικαιροποιημένο | ||||
| Κέντρο μήκους κύματος(nm) | 1310 ή 1550 | ||||
| Μέγιστη απώλεια εισαγωγής(dB) | 0.3 | ||||
| Μιν.Συντελεστής εξαφάνισης(dB) | 23 | ||||
| Ελάχιστη απώλεια επιστροφής(ΕΥΠ)(dB) | 50 | ||||
| Ελάχιστη απώλεια επιστροφής(ΑΕΠ)(dB) | 60 | ||||
| Βασικός προσανατολισμός | Αργός άξονας | ||||
| Προσαρμογή άξονα(δγ) | ±3 | ||||
| Θερμοκρασία λειτουργίας°C) | -20~+70 | ||||
| Θερμοκρασία αποθήκευσης°C) | -40~+85 | ||||
| Τύπος ινών | PM Panda Fiber | ||||
* Για συσκευή με συνδετήρα. IL είναι 0,3dB υψηλότερο, RL είναι 5dB χαμηλότερο, ER είναι 2dB χαμηλότερο.
* Το προεπιλεγμένο κλειδί συνδέσμου ευθυγραμμίζεται με τον αργό άξονα.
5.SC Προδιαγραφή συνδέσμου & Τεχνολογική παράμετρος:
| Παράμετρος | Μονάδα | Δείκτης | |||
| Τύπος τελικής όψης | ΕΠ | ΕΥΠ | ΑΕΠ | ||
| ΙΙ | dB | SM: ≤0.3,ΜΜ ≤0.1 | |||
| Επαναληψιμότητα | dB | ≤0.1 | |||
| Αντικατάστατη | dB | ≤0.2 | |||
| RL | ΣΜ | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| ΜΜ | dB | ≥ 36(Χωρίς σύνδεσμο APC) | |||
| Χρόνοι ζευγαρώσεως | >1000 | ||||
| Θερμοκρασία λειτουργίας | °C | -40 ~ +80 | |||
6Πληροφορίες παραγγελίας συνδέσμου LC:
| ΕΤΠ | - Χ | -XX | -XX | -XX | - Χ | - Χ |
| S: Simplex Δ: Δυομελές |
ΑΕ: ΛΑ/ΑΠΚ SC:LC/UPC SP:LC/PC |
ΑΕ: ΛΑ/ΑΠΚ SC:LC/UPC SP:LC/PC |
09:0.9mm 20:2.0mm 30:30,0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:άλλα | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Λειτουργία ινών | Τύπος συνδέσμου | Τύπος συνδέσμου | Διάμετρος καλωδίου | Τύπος φλάντζης | Μέγεθος ινών |
* EX: OFC-SC-SC-09-1-0.5
7. Πώς να διαλέξετε καλώδια για φυτικά έπιπλα;
1) Τρόπος καλωδίου ινώδους ίνες: Μονοτρόπος ή πολυτρόπος
Η λειτουργία των καλωδίων φυτικών ινών υποδεικνύει πώς οι δέσμες φωτός ταξιδεύουν μέσα στην ινή.
2) Αριθμός ινών: απλή ή διπλή
Σύμφωνα με τον αριθμό των νημάτων ινών, υπάρχουν απλοί και διπλοί ιμιδικοί κορδόνια.το σύρμα σύνδεσης μονοπυριδίων simplex περιέχει ένα μόνο νήμα ινών με ένα σύνδεσμο simplex σε κάθε άκροΜπορεί να συνδεθεί με ένα ζευγάρι BiDi μονάδες δέκτη που διαθέτουν μία θύρα.Καθώς το καλώδιο διπλής ινώσεως αποτελείται από δύο νήματα γυαλιού ή πλαστικού με έναν διπλό σύνδεσμο (ή θεωρείται ως δύο απλοί σύνδεσμοι)Είναι συχνά συνδεδεμένο με κοινούς πομπούς ή διπλές ίνες BiDi πομπούς.
3) Επιλέξτε τον κατάλληλο τύπο κάλυψης καλωδίων (PVC/LSZH/OFNP/Armored)
Συνήθως, υπάρχουν τρεις τύποι καλωδίων: Πολυβινύλιο χλωριούχο (PVC), χαμηλό κάπνισμα μηδενικό χαλογόνο (LSZH) και οπτική ίνα μη-οδηγούμενη ολομέλεια (OFNP).Μπορείτε να δείτε εκεί χαρακτηριστικά στην εικόνα παρακάτω και να επιλέξετε το σωστό για το δίκτυο σας.
4) Επιλέξτε τον κατάλληλο τύπο πολίσματος συνδέσμου (UPC/APC)
Δεδομένου ότι η απώλεια του συνδέσμου APC είναι χαμηλότερη από τις συνδέσεις UPC, συνήθως, η οπτική απόδοση των συνδέσμων APC είναι καλύτερη από τις συνδέσεις UPC.οι συνδέσεις APC χρησιμοποιούνται ευρέως σε εφαρμογές όπως το FTTx, παθητικό οπτικό δίκτυο (PON) και πολλαπλασιασμό με διαίρεση μήκους κύματος (WDM) που είναι πιο ευαίσθητοι στην απώλεια επιστροφής.Έτσι θα πρέπει να ζυγίσει τα υπέρ και τα κατάΜε εκείνες τις εφαρμογές που απαιτούν υψηλής ακρίβειας σήμανση οπτικών ινών, APC θα πρέπει να είναι η πρώτη εξέταση, αλλά λιγότερο ευαίσθητα ψηφιακά συστήματα θα λειτουργήσει εξίσου καλά χρησιμοποιώντας UPC.το χρώμα του συνδέσμου του καλωδίου APC είναι πράσινο, και του καλωδίου UPC patch είναι μπλε.
