Λεπτομέρειες:
|
| Όνομα μοντέλου: | Φύλα οπτικών ιμάντα Fiber Jumper | Συνδετήρας: | LC σε FC |
|---|---|---|---|
| Τύπος ινών: | SM/MM/OM3 | Αριθμός ινών: | 2 πυρήνες |
| Διάμετρος καλωδίου: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Εξωτερική κάλυψη: | PVC LSZH OFNR OFNP |
| Χρώμα καλωδίου: | Ακούκα, κίτρινο, πορτοκαλί κλπ. | Διάρκεια καλωδίου: | 1M, 2M, 3M, 5M ή ανά αίτηση πελάτη |
| Υπηρεσία: | OEM και ODM | Δείγματα: | Ελεύθερος |
| Επισημαίνω: | G657A LC στο σκοινί μπαλωμάτων FC,1.8mm LC στο σκοινί μπαλωμάτων FC,fc 1.8mm στο σκοινί μπαλωμάτων ινών lc |
||

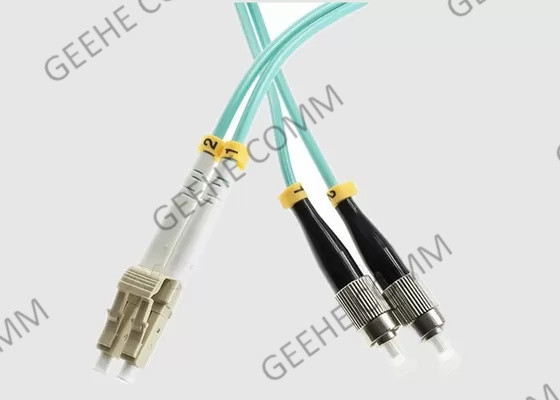

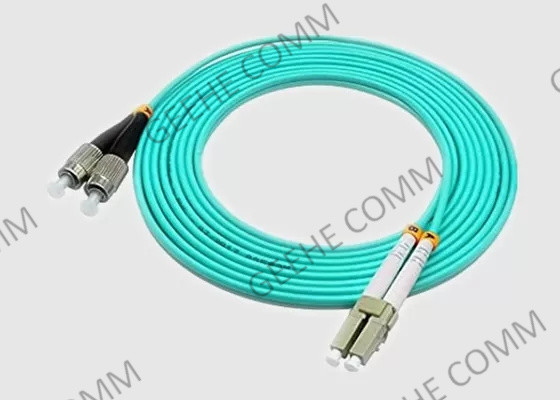

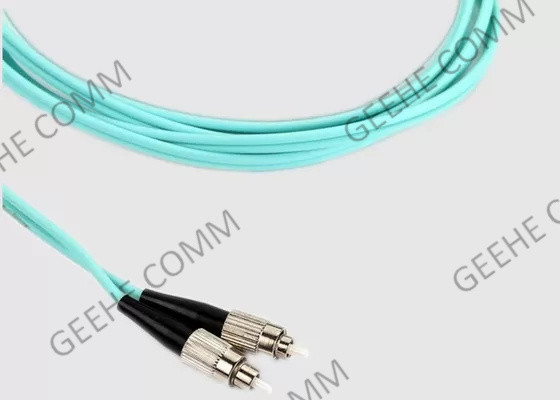

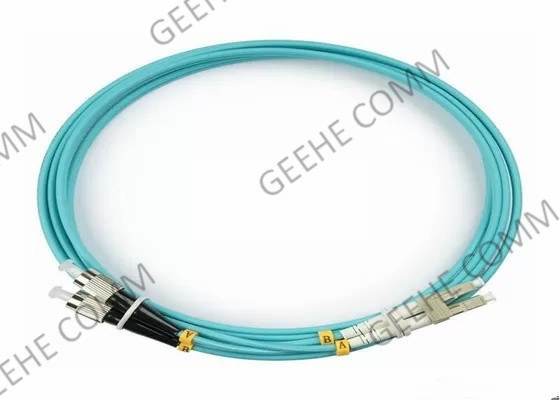

LC UPC σε FC UPC Duplex Single Mode G657A Φύλακες οπτικής ράβδου Fiber Jumper
1Βασική εισαγωγή:
Το UPC σημαίνει Ultra Physical Contact και αντιπροσωπεύει έναν από τους καλύτερους τρόπους γυάλωσης για σιδηροτροχιά ινών,που εξασφαλίζει αμβλύνση επιστροφής μεγαλύτερη από 50 dB για συνδέσεις μονής λειτουργίας.
Ο κατάλογος οπτικών ινών του Geehe έχει σχεδιαστεί για να σας παρέχει όλα όσα χρειάζεστε για να δημιουργήσετε το δίκτυο οπτικών ινών σας, με τον επί τόπου εξοπλισμό παραγωγής ακριβείας και τους εξειδικευμένους εργαζόμενους μας,Το καλώδιο μας από LC/UPC σε LC/UPC είναι αξιόπιστο και 100% δοκιμασμένο σύμφωνα με βιομηχανικά και διεθνή πρότυπα, αυτά τα καλώδια ινών LC-LC είναι με ευέλικτη προσαρμογή, καλές τιμές, και πολύ γρήγορη παράδοση.
2.Τα οφέλη και τα χαρακτηριστικά του κορδέλου:
3.Εφαρμογές για το καλώδιο οπτικών ινών:
Συστήματα επικοινωνιών οπτικών ινών, βίντεο, LAN, CATV
Εξοπλισμός οπτικών δικτύων, εξοπλισμός οπτικών δοκιμών
Μονάδα Pigtails, Πολυμέσα, Πρωτόκολλο
Εγκατάσταση τερματισμού ενεργών συσκευών
4.Παραμέτρος προδιαγραφών και τεχνολογίας
| Παράμετροι | Αξία | ||||
| Τύπος συνδέσμου | Επικαιροποιημένο | ||||
| Κέντρο μήκους κύματος(nm) | 1310 ή 1550 | ||||
| Μέγιστη απώλεια εισαγωγής(dB) | 0.3 | ||||
| Μιν.Συντελεστής εξαφάνισης(dB) | 23 | ||||
| Ελάχιστη απώλεια επιστροφής(ΕΥΠ)(dB) | 50 | ||||
| Ελάχιστη απώλεια επιστροφής(ΑΕΠ)(dB) | 60 | ||||
| Βασικός προσανατολισμός | Αργός άξονας | ||||
| Προσαρμογή άξονα(δγ) | ±3 | ||||
| Θερμοκρασία λειτουργίας°C) | -20~+70 | ||||
| Θερμοκρασία αποθήκευσης°C) | -40~+85 | ||||
| Τύπος ινών | PM Panda Fiber | ||||
* Για συσκευή με συνδετήρα. IL είναι 0,3dB υψηλότερο, RL είναι 5dB χαμηλότερο, ER είναι 2dB χαμηλότερο.
* Το προεπιλεγμένο κλειδί συνδέσμου ευθυγραμμίζεται με τον αργό άξονα.
5.LC προς FC Συσκευές συνδετήρα & Τεχνολογική παράμετρος
| Παράμετρος | Μονάδα | Δείκτης | |||
| Τύπος τελικής όψης | ΕΠ | ΕΥΠ | ΑΕΠ | ||
| ΙΙ | dB | SM: ≤0.3·ΜΜ ≤0.1 | |||
| Επαναληψιμότητα | dB | ≤0.1 | |||
| Αντικατάστατη | dB | ≤0.2 | |||
| RL | ΣΜ | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| ΜΜ | dB | ≥ 36(Χωρίς σύνδεσμο APC) | |||
| Χρόνοι ζευγαρώσεως | >1000 | ||||
| Θερμοκρασία λειτουργίας | °C | -40 ~ +80 | |||
6Πληροφορίες παραγγελίας συνδέσμου LC:
| ΕΤΠ | - Χ | -XX | -XX | -XX | - Χ | - Χ |
| S: Simplex Δ: Δυομελές |
LA:LC/APC ΔΕΣ: ΔΕΣ/ΔΕΣ LP:LC/PC |
LA:LC/APC Πληροφορίες σχετικά με την εκτέλεση των καθηκόντων |
09:0.9mm 20:2.0mm 30:30,0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:άλλα | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Λειτουργία ινών | Τύπος συνδέσμου | Τύπος συνδέσμου | Διάμετρος καλωδίου | Τύπος φλάντζης | Μέγεθος ινών |
* EX: OFC-D-LA-LA-09-0-1.0
7. FCΠληροφορίες παραγγελίας συνδέσμου:
| ΕΤΠ | - Χ | -XX | -XX | -XX | - Χ | - Χ |
| S: Simplex Δ: Δυομελές |
Επικαιροποίηση FC:FC/UPC FP:FC/PC |
Επικεφαλής FC:LC/UPC FP:LC/PC |
09:0.9mm 20:2.0mm 30:30,0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:άλλα | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Λειτουργία ινών | Τύπος συνδέσμου | Τύπος συνδέσμου | Διάμετρος καλωδίου | Τύπος φλάντζης | Μέγεθος ινών |
* EX: OFC-S-FA-FC-09-1-0.5
8Πώς να διαλέξετε καλώδια για φυτικά έπιπλα;
1)Λειτουργία καλωδίου ινώδους ίνωσης: μονό λειτουργία ή πολυλειτουργία
Η λειτουργία των καλωδίων φυτικών ινών υποδεικνύει πώς οι δέσμες φωτός ταξιδεύουν μέσα στην ινή.
2) Αριθμός ινών: απλή ή διπλή
Σύμφωνα με τον αριθμό των νημάτων ινών, υπάρχουν απλοί και διπλοί ιμιδικοί κορδόνια.το σύρμα σύνδεσης μονοπυριδίων simplex περιέχει ένα μόνο νήμα ινών με ένα σύνδεσμο simplex σε κάθε άκροΜπορεί να συνδεθεί με ένα ζευγάρι BiDi μονάδες δέκτη που διαθέτουν μία θύρα.Καθώς το καλώδιο διπλής ινώσεως αποτελείται από δύο νήματα γυαλιού ή πλαστικού με έναν διπλό σύνδεσμο (ή θεωρείται ως δύο απλοί σύνδεσμοι)Είναι συχνά συνδεδεμένο με κοινούς πομπούς ή διπλές ίνες BiDi πομπούς.
3) Τύπος κάλυψης καλωδίων (PVC/LSZH/OFNP/Πανοπλισμένο)
Συνήθως, υπάρχουν τρεις τύποι καλωδίων: Πολυβινύλιο χλωριούχο (PVC), χαμηλό κάπνισμα μηδενικό χαλογόνο (LSZH) και οπτική ίνα μη-οδηγούμενη ολομέλεια (OFNP).Μπορείτε να δείτε εκεί χαρακτηριστικά στην εικόνα παρακάτω και να επιλέξετε το σωστό για το δίκτυο σας.
4) Τύπος συνδέσμου: LC, SC, ST ή Άλλοι
Υπάρχουν πολλοί τύποι συνδέσμων που χρησιμοποιούνται σε καλώδια σύνδεσης ινών όπως LC, SC, ST, MTP ή MPO που αναφέρονται σε αυτό το άρθρο Πόσους τύπους συνδέσμων ινών γνωρίζετε; Εκτός από αυτούς τους συνδέσμους,Υπάρχει ένα πρόσφατο σχεδιασμό συνδέσμου που ονομάζεται MDC σύνδεσμος, η οποία επιτρέπει την υψηλότερη δυνατή πυκνότητα συνδέσμων, παρέχοντας ένα πλεονέκτημα 3X έναντι ενός τυπικού συνδέσμου LC. Οι διαφορετικοί τύποι συνδέσμων πρέπει να συνδέονται σε διαφορετικές διεπαφές,Έτσι θα πρέπει να επιβεβαιώσετε τον τύπο διεπαφής των συσκευών που χρησιμοποιείτε για πρώτη φορά.
5) Επιλέξτε τον κατάλληλο τύπο πολίσματος συνδέσμου (UPC/APC)
Δεδομένου ότι η απώλεια του συνδέσμου APC είναι χαμηλότερη από τις συνδέσεις UPC, συνήθως, η οπτική απόδοση των συνδέσμων APC είναι καλύτερη από τις συνδέσεις UPC.οι συνδέσεις APC χρησιμοποιούνται ευρέως σε εφαρμογές όπως το FTTx, παθητικό οπτικό δίκτυο (PON) και πολλαπλασιασμό με διαίρεση μήκους κύματος (WDM) που είναι πιο ευαίσθητοι στην απώλεια επιστροφής.Έτσι θα πρέπει να ζυγίσει τα υπέρ και τα κατάΜε εκείνες τις εφαρμογές που απαιτούν υψηλής ακρίβειας σήμανση οπτικών ινών, APC θα πρέπει να είναι η πρώτη εξέταση, αλλά λιγότερο ευαίσθητα ψηφιακά συστήματα θα λειτουργήσει εξίσου καλά χρησιμοποιώντας UPC.το χρώμα του συνδέσμου του καλωδίου APC είναι πράσινο, και του καλωδίου UPC patch είναι μπλε.
