Λεπτομέρειες:
|
| Όνομα μοντέλου: | Διάταξη της παραγράφου 2 του παρόντος παραρτήματος | Υλικό κάλυψης: | LSZH PVC |
|---|---|---|---|
| Διάρκεια καλωδίου: | 1m ή προσαρμοσμένο | Αριθμός ινών: | Απλή διπλή |
| Εκτατή δύναμη (Ν): | ≥55 | Διάμετρος καλωδίου: | 0.9mm, 2mm ή 3mm |
| Συνδετήρας: | FC, SC, LC, ST, MTRJ, MU, E2000, MPO, DIN, D4, SMA | Υλικό σακάτου: | PVC, μετώπη (OFNR), ολομέλεια (OFNP), LSZH |
| Χρώμα σακάτου: | πορτοκάλι | Υπηρεσία: | OEM και ODM |
| Δείγματα: | Ελεύθερος | ||
| Επισημαίνω: | σκοινί μπαλωμάτων οπτικών ινών 1m πολλαπλού τρόπου,σκοινί μπαλωμάτων ινών 1m om3,1m 0.9mm ST στο καλώδιο μπαλωμάτων ινών fc |
||

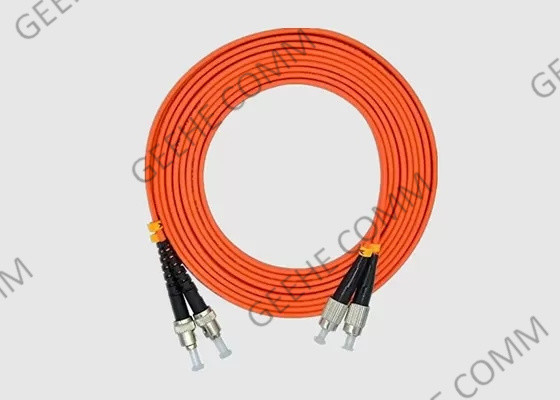

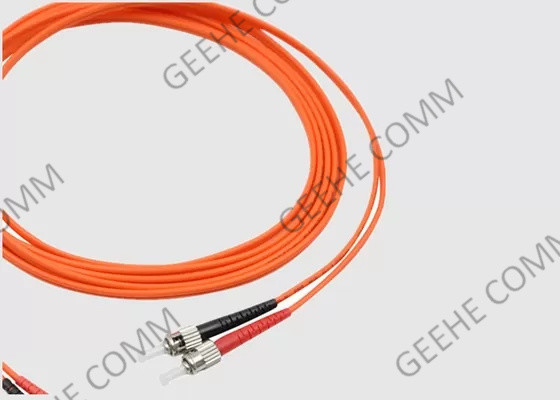

OM3 50/125 Πορτοκαλί Jacket Fiber Optic Patch Cord FC έως ST Duplex Multi Mode Fiber
1- Βασική εισαγωγή:
Τα καλώδια οπτικών ινών είναι διαθέσιμα με διάφορους συνδυασμούς συνδετήρων LC, SC, ST, FC, MTP / MPO και MTRJ.Προσφέρουμε επίσης καλώδια OM3 έως 30 μέτρα και OM4 έως 100 μέτραΜονότροπος και πολυτρόπος 1 έως 50 μέτρα μήκος.
FC προς ST Patchcord, 50/125um Multimode, Duplex, 3mm Cable, 3M, το οποίο χρησιμοποιείται για τη σύνδεση εξοπλισμού οπτικών ινών με εξοπλισμό ή πίνακα ελαστικών με εξοπλισμό.
2Χρήση και χαρακτηριστικά:
3- Εφαρμογές για τα καλώδια οπτικών ινών:
4. Προδιαγραφές & Τεχνολογική παράμετρος
| Παράμετροι | Αξία | ||||
| Τύπος συνδέσμου | Επικαιροποιημένο | ||||
| Κέντρο μήκους κύματος(nm) | 1310 ή 1550 | ||||
| Μέγιστη απώλεια εισαγωγής(dB) | 0.3 | ||||
| Μιν.Συντελεστής εξαφάνισης(dB) | 23 | ||||
| Ελάχιστη απώλεια επιστροφής(ΕΥΠ)(dB) | 55 | ||||
| Ελάχιστη απώλεια επιστροφής(ΑΕΠ)(dB) | 65 | ||||
| Βασικός προσανατολισμός | Αργός άξονας | ||||
| Προσαρμογή άξονα(δγ) | ±3 | ||||
| Θερμοκρασία λειτουργίας°C) | -20~+70 | ||||
| Θερμοκρασία αποθήκευσης°C) | -40~+85 | ||||
| Τύπος ινών | PM Panda Fiber | ||||
* Για συσκευή με συνδετήρα. IL είναι 0,3dB υψηλότερο, RL είναι 5dB χαμηλότερο, ER είναι 2dB χαμηλότερο.
* Το προεπιλεγμένο κλειδί συνδέσμου ευθυγραμμίζεται με τον αργό άξονα.
5. Ειδικότητα συνδετήρα FC & Τεχνολογική παράμετρος
| Παράμετρος | Μονάδα | Δείκτης | |||
| Τύπος τελικής όψης | ΕΠ | ΕΥΠ | ΑΕΠ | ||
| ΙΙ | dB | SM: ≤0.3·ΜΜ ≤0.1 | |||
| Επαναληψιμότητα | dB | ≤0.1 | |||
| Αντικατάστατη | dB | ≤0.2 | |||
| RL | ΣΜ | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| ΜΜ | dB | ≥ 36(Χωρίς σύνδεσμο APC) | |||
| Χρόνοι ζευγαρώσεως | >1000 | ||||
| Θερμοκρασία λειτουργίας | °C | -40 ~ +80 | |||
6Πληροφορίες για την παραγγελία του καλωδίου FC Patch Cord:
| ΕΤΠ | - Χ | -XX | -XX | -XX | - Χ | - Χ |
| S: Simplex Δ: Δυομελές |
Επικαιροποίηση FC:FC/UPC FP:FC/PC |
Επικαιροποίηση FC:FC/UPC FP:FC/PC |
09:0.9mm 20:2.0mm 30:30,0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:άλλα | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Λειτουργία ινών | Τύπος συνδέσμου | Τύπος συνδέσμου | Διάμετρος καλωδίου | Τύπος φλάντζης | Μέγεθος ινών |
* EX: OFC-S-FA-FC-09-1-0.5
7Πώς να διαλέξετε καλώδια για φυτά;
1)Κατάσταση καλωδίου ινών: Μονή ή πολυμέθοδος
Η λειτουργία των καλωδίων φυτικών ινών υποδεικνύει πώς οι δέσμες φωτός ταξιδεύουν μέσα στην ίνες.
2)Αριθμός ινών: απλή ή διπλή
Σύμφωνα με τον αριθμό των νημάτων ινών, υπάρχουν απλοί και διπλοί ιμιδικοί κορδόνια.το σύρμα σύνδεσης μονοπυριδίων simplex περιέχει ένα μόνο νήμα ινών με ένα σύνδεσμο simplex σε κάθε άκροΜπορεί να συνδεθεί με ένα ζευγάρι BiDi μονάδες δέκτη που διαθέτουν μία θύρα.Καθώς το καλώδιο διπλής ινώσεως αποτελείται από δύο νήματα γυαλιού ή πλαστικού με έναν διπλό σύνδεσμο (ή θεωρείται ως δύο απλοί σύνδεσμοι)Είναι συχνά συνδεδεμένο με κοινούς πομπούς ή διπλές ίνες BiDi πομπούς.
3)Επιλέξτε τον κατάλληλο τύπο κάλυψης καλωδίων (PVC/LSZH/OFNP/Armored)
Συνήθως, υπάρχουν τρεις τύποι καλωδίων: Πολυβινύλιο χλωριούχο (PVC), χαμηλή καπνός μηδενικό χαλογόνο (LSZH) και οπτική ίνα μη-οδηγούμενη ολομέλεια (OFNP).Μπορείτε να δείτε εκεί χαρακτηριστικά στην εικόνα παρακάτω και να επιλέξετε το σωστό για το δίκτυο σας.
4)Τύπος μπουφάν: PVC ή LSZH
Το PVC και το LSZH χρησιμοποιούνται για να περιγράψουν το κοινό υλικό κάλυψης του καλωδίου φυτικών ινών.Σε σύγκριση με τα καλώδια επικάλυψης από PVCΟι κορδέλες για τα ελαστικά LSZH είναι πιο άκαμπτες και λιγότερο ευέλικτες, αλλά περιέχουν την σύνθεση επιβραδυντικής φλόγας που δεν εκπέμπει τοξικούς καπνούς εάν καεί.Το καλώδιο επένδυσης οπτικών ινών PVC χρησιμοποιείται συνήθως για εφαρμογές σε εσωτερικούς χώρους, όπως οριζόντιες διαδρομές από το κέντρο της καλωδίωσηςΕνώ το καλώδιο LSZH χρησιμοποιείται σε μη αεριζόμενες περιοχές που εκτίθενται στο κοινό, όπως τα μετρό και οι σήραγγες και επίσης χρησιμοποιείται για δωμάτια που δεν είναι εύκολο να βγουν γρήγορα.
Τύπος συνδέσμου: LC, SC, ST ή άλλα
8Η υπηρεσία εργοστασίου.
