Λεπτομέρειες:
|
| Όνομα μοντέλου: | Sc σκοινιού LC μπαλωμάτων αλτών ινών | Συνδετήρας: | LC/SC/ST/FC/LSH/MU/MTRJ |
|---|---|---|---|
| Χωρισμός: | APC UPC, PC | Λειτουργία ινών: | Δυομελές |
| Διάμετρος καλωδίου: | 0.9mm, 2.0mm, 3.0mm | Υλικό καλωδίων: | PVC/LSZH |
| Κατηγορία ινών: | G.652.D | Χρώμα σακάτου: | Πορτοκαλί, κίτρινο, κόκκινο, προσαρμοσμένο. |
| Μήκος καλωδίων ινών: | 1m, 2m, 3m, 5m, που προσαρμόζονται | Δείγμα: | Δωρεάν δείγματα |
| Επισημαίνω: | σκοινί μπαλωμάτων οπτικών ινών 5M διπλό,σκοινί μπαλωμάτων ινών Sc lc 5M,Διπλό σκοινί μπαλωμάτων ινών OFNR |
||
Πολυδιάστατο διπλό 5M OFNR Κίτρινο Jacket Fiber Jumper Patch Cord LC SC
1Σύντομη εισαγωγή:
Τα καλώδια για την σύνδεση οπτικών ινών παρέχουν το ιδανικό μέσο για όλες τις εφαρμογές διασύνδεσης οπτικών ινών.και δοκιμάστηκαν σύμφωνα με το πρωτόκολλο και τις επιδόσεις που υπαγορεύονται από τα βιομηχανικά πρότυπα.
Η ποιότητα των εξαρτημάτων που χρησιμοποιούνται για την κατασκευή των καλωδίων οπτικών ινών μας εξασφαλίζει μακροχρόνιες και υψηλή επαναληψιμότητα συνδέσεων.
Η Geehe προσφέρει επίσης μια μεγάλη ποικιλία επιλογών συνδέσμων, χρώματα σακάτου και διάμετρος καθώς και διαφορετικές βαθμίδες εύφλεκτης ικανότητας,και έχει τη δυνατότητα να κατασκευάσει προσαρμοσμένα για να ανταποκριθεί στις πιο αυστηρές μηχανικές και τις προδιαγραφές απόδοσηςΌλα τα κορδόνια Geehe έχουν ετικέτα ταυτοποίησης και έχουν έναν μοναδικό αύξοντα αριθμό που τους έχει ανατεθεί.και το μήκος του καλωδίου επικάλυψης εμφανίζονται για εύκολη αναγνώριση και ιχνηλασιμότητα του προϊόντος.

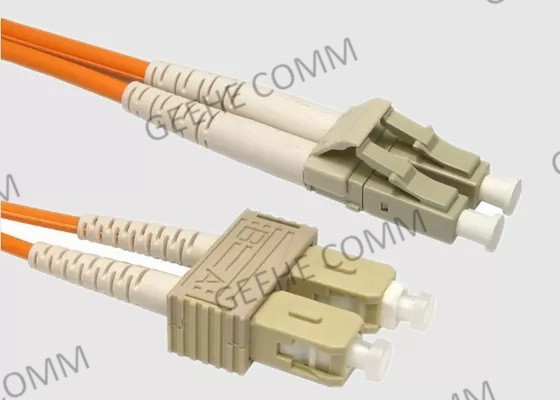

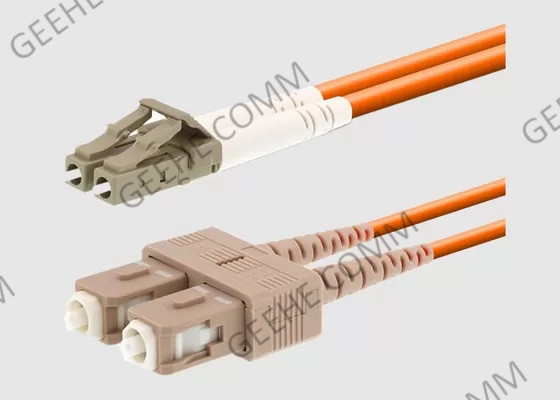

2Φύλλα οπτικής σύνδεσης LC προς SC
3.Εφαρμογές για το καλώδιο οπτικών ινών:
4.Παραμέτρους προδιαγραφών και τεχνολογίας
| Παράμετροι | Αξία | ||||
| Τύπος συνδέσμου | Επικαιροποιημένο | ||||
| Κέντρο μήκους κύματος(nm) | 1310 ή 1550 | ||||
| Μέγιστη απώλεια εισαγωγής(dB) | 0.3 | ||||
| Μιν.Συντελεστής εξαφάνισης(dB) | 23 | ||||
| Ελάχιστη απώλεια επιστροφής(ΕΥΠ)(dB) | 55 | ||||
| Ελάχιστη απώλεια επιστροφής(ΑΕΠ)(dB) | 65 | ||||
| Βασικός προσανατολισμός | Αργός άξονας | ||||
| Προσαρμογή άξονα(δγ) | ±3 | ||||
| Θερμοκρασία λειτουργίας°C) | -20~+70 | ||||
| Θερμοκρασία αποθήκευσης°C) | -40~+85 | ||||
| Τύπος ινών | PM Panda Fiber | ||||
* Για συσκευή με συνδετήρα. IL είναι 0,3dB υψηλότερο, RL είναι 5dB χαμηλότερο, ER είναι 2dB χαμηλότερο.
* Το προεπιλεγμένο κλειδί συνδέσμου ευθυγραμμίζεται με τον αργό άξονα.
5Διάταξη και τεχνολογία:
| Παράμετρος | Μονάδα | Δείκτης | |||
| Τύπος τελικής όψης | ΕΠ | ΕΥΠ | ΑΕΠ | ||
| ΙΙ | dB | SM: ≤0.3;ΜΜ ≤0.1 | |||
| Επαναληψιμότητα | dB | ≤0.1 | |||
| Αντικατάστατη | dB | ≤0.2 | |||
| RL | ΣΜ | dB | ≥ 50 | ≥ 55 | ≥ 65 |
| ΜΜ | dB | ≥ 36(Χωρίς σύνδεσμο APC) | |||
| Χρόνοι ζευγαρώσεως | >1000 | ||||
| Θερμοκρασία λειτουργίας | °C | -40 ~ +80 | |||
5.LC Πληροφορίες παραγγελίας συνδέσμου:
| ΕΤΠ | - Χ | -XX | -XX | -XX | - Χ | - Χ |
| S: Simplex Δ: Δυομελές |
Ειδικότερα, η Ελλάδα δεν μπορεί να θεωρήσει ότι η Ελλάδα είναι υπεύθυνη για την εκτέλεση των καθηκόντων που της ανατίθενται. | Ειδικότερα, η Ελλάδα δεν έχει υπογράψει την παρούσα συμφωνία. | 09:0.9mm 20:2.0mm 30:30,0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:άλλα | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Λειτουργία ινών | Τύπος συνδέσμου | Τύπος συνδέσμου | Διάμετρος καλωδίου | Τύπος φλάντζης | Μέγεθος ινών |
* EX:OFC-D-LA-LA-09-1-1.0
6.SC Πληροφορίες παραγγελίας συνδέσμου:
| ΕΤΠ | - Χ | -XX | -XX | -XX | - Χ | - Χ |
| S: Simplex Δ: Δυομελές |
Ειδικότερα, η Επιτροπή θα πρέπει να λαμβάνει υπόψη τις ανάγκες των κρατών μελών όσον αφορά την προστασία του περιβάλλοντος. | ΑΕ: ΑΕ: ΑΕ: ΑΕ: | 09:0.9mm 20:2.0mm 30:30,0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:άλλα | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Λειτουργία ινών | Τύπος συνδέσμου | Τύπος συνδέσμου | Διάμετρος καλωδίου | Τύπος φλάντζης | Μέγεθος ινών |
7Πώς να διαλέξετε καλώδια για φυτικά έπιπλα;
1) Τρόπος καλωδίου ινώδους ίνες: Μονοτρόπος ή πολυτρόπος
Η λειτουργία των καλωδίων φυτικών ινών υποδεικνύει πώς οι δέσμες φωτός ταξιδεύουν μέσα στην ίνες.
2) Αριθμός ινών: απλή ή διπλή
Σύμφωνα με τον αριθμό των νημάτων ινών, υπάρχουν απλοί και διπλοί ιμιδικοί κορδόνια.το σύρμα σύνδεσης μονοπυριδίων simplex περιέχει ένα μόνο νήμα ινών με ένα σύνδεσμο simplex σε κάθε άκροΜπορεί να συνδεθεί με ένα ζευγάρι BiDi μονάδες δέκτη που διαθέτουν μία θύρα.Καθώς το καλώδιο διπλής ινώσεως αποτελείται από δύο νήματα γυαλιού ή πλαστικού με έναν διπλό σύνδεσμο (ή θεωρείται ως δύο απλοί σύνδεσμοι)Είναι συχνά συνδεδεμένο με κοινούς πομπούς ή διπλές ίνες BiDi πομπούς.
3) ΕπενδύσειςΕπιλέξτε τον κατάλληλο τύπο κάλυψης καλωδίων (PVC/LSZH/OFNP/Armored)
Συνήθως, υπάρχουν τρεις τύποι καλωδίων: Πολυβινύλιο χλωριούχο (PVC), χαμηλή καπνός μηδενικό χαλογόνο (LSZH) και οπτική ίνα μη-οδηγούμενη ολομέλεια (OFNP).Μπορείτε να δείτε εκεί χαρακτηριστικά στην εικόνα παρακάτω και να επιλέξετε το σωστό για το δίκτυο σας.
4)Τύπος συνδέσμου: LC, SC, ST ή Άλλα
Υπάρχουν πολλοί τύποι συνδέσμων που χρησιμοποιούνται σε καλώδια σύνδεσης ινών όπως LC, SC, ST, MTP ή MPO που αναφέρονται σε αυτό το άρθρο Πόσους τύπους συνδέσμων ινών γνωρίζετε; Εκτός από αυτούς τους συνδέσμους,Υπάρχει ένα πρόσφατο σχεδιασμό συνδέσμου που ονομάζεται MDC σύνδεσμος, η οποία επιτρέπει την υψηλότερη δυνατή πυκνότητα συνδέσμων, παρέχοντας ένα πλεονέκτημα 3X έναντι ενός τυπικού συνδέσμου LC. Οι διαφορετικοί τύποι συνδέσμων πρέπει να συνδέονται σε διαφορετικές διεπαφές,Έτσι θα πρέπει να επιβεβαιώσετε τον τύπο διεπαφής των συσκευών που χρησιμοποιείτε για πρώτη φορά.
5)Επιλέξτε τον κατάλληλο τύπο πολίσματος συνδέσμου (UPC/APC)
Δεδομένου ότι η απώλεια του συνδέσμου APC είναι χαμηλότερη από τις συνδέσεις UPC, συνήθως, η οπτική απόδοση των συνδέσμων APC είναι καλύτερη από τις συνδέσεις UPC.οι συνδέσεις APC χρησιμοποιούνται ευρέως σε εφαρμογές όπως το FTTx, παθητικό οπτικό δίκτυο (PON) και πολλαπλασιασμό με διαίρεση μήκους κύματος (WDM) που είναι πιο ευαίσθητοι στην απώλεια επιστροφής.Έτσι θα πρέπει να ζυγίσει τα υπέρ και τα κατάΜε εκείνες τις εφαρμογές που απαιτούν υψηλής ακρίβειας σήμανση οπτικών ινών, APC θα πρέπει να είναι η πρώτη εξέταση, αλλά λιγότερο ευαίσθητα ψηφιακά συστήματα θα λειτουργήσει εξίσου καλά χρησιμοποιώντας UPC.το χρώμα του συνδέσμου του καλωδίου APC είναι πράσινο, και του καλωδίου UPC patch είναι μπλε.
